Die Pulverzubereitungsmethode, bei der eine sich schnell bewegende Flüssigkeit (Zerstäubendes Medium) die Metall- oder Legierungsflüssigkeit in Feindro&\\-35112;lässt und dann in ein festes Pulver kondensiert, wird als Zerstäubungsmethode bezeichnet.

Unter den bestehenden Zerstäuberungstechnologien in meinem Land sind die am häufigsten verwendeten Wasser-Zerstäuberung und Gasatomisierung.Obwohl das Pulver gleich ist, sind die physikalischen Eigenschaften der Pulver immer noch sehr unterschiedlich.Let&\";community;s verstehen den Unterschied zwischen den beiden.

1.Form

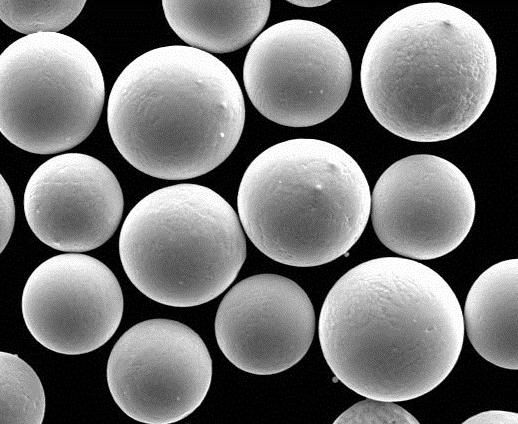

Da die Wärmekapazität des Gases kleiner ist als die des Wassers, erhält die Legierung bei der Gasatomisierung einen niedrigen Kühlgrad.Wenn das Zerstäubmedium betroffen ist, wird die in feine Tröpfchen zerstäubte Legierungsflüssigkeit nicht sofort erstarren, was die Legierung gibt Die Zeit für die Tröpfchen, in eine Kugel während des fallenden Prozesses schrumpfen, so ist es leicht, kugelförmiges Legierungspulver zu erhalten.Wenn Wasser atomisiert wird, ist die Situation genau umgekehrt.Aufgrund der kühlenden Wirkung der Wasseratomisierung in feine Legierungströpfchen verdichtet es sich fast sofort zu Legierungspulver.Dadurch erscheint das von Legierungslegierungen mit geringerer Oberflächenspannung gebildete Pulver als Kartoffeln.Nur solche Legierungen mit hoher Oberflächenspannung, wie Nickel-Legierungen, können zu kugelförmigen Legierungspulvern hergestellt werden.Durch die Anpassung der Zerstäubungsparameter und der Überhitzung der Legierungsflüssigkeit während der Zerstäubung kann auch die Wasseratomisierung verwendet werden, um etwa kugelförmige Legierungspulver zu produzieren, um den Bedürfnissen des thermischen Sprühs zu entsprechen.

1.Chemische Zusammensetzung

Egal, ob es sich um die Zerstäubung von Wasser oder Gasatomisierung handelt, die chemische Zusammensetzung des hergestellten Legierungspulvers wird aufgrund der unterschiedlichen Produktionsmethoden nicht anders sein.

2.Metallografische Organisation

Das durch Gasatomisierung hergestellte Legierungspulver hat einen wesentlich geringeren Superkühlgrad als das durch Wasseratomisierung.Daher wird die metallographische Struktur des Legierungspulvers durch verschiedene Zerstäubungsverfahren mit derselben chemischen Zusammensetzung unterschiedlich sein.

3.Sauerstoffgehalt von Legierungspulver

Der Sauerstoffgehalt des Legierungspulvers hängt mit der Empfindlichkeit der Legierung selbst gegenüber Sauerstoff und dem Sauerstoffgehalt in der Atomisierungsumgebung während der Atomisierung zusammen.Wenn die Legierung selbst sehr sauerstoffempfindlich ist, sollten nicht nur während der Zerstäubung Maßnahmen ergriffen werden, sondern auch Vakuumschmelzen während des Schmelzens verwendet werden.Bei den meisten Legierungen kann das Ziel erreicht werden, den Sauerstoffgehalt im Legierungspulver zu reduzieren, solange der Kontakt mit Sauerstoff während der Zerstäubung reduziert wird.Bei der Gasatomisierung wird Stickstoff in der Regel als Zerstäubermittel verwendet.Eine große Menge Stickstoff füllt den Atomisierungsbereich und vertreibt Sauerstoff im Atomisierungsbereich, so dass er die Legierungströpfchen vor Oxidation während der Zerstäubung und Abkühlung schützen kann.Zu

Wenn eine flüssige Legierungsflüssigkeit in Metallpulver zerstäubt wird, nimmt ihre Oberfläche im Moment der Zerstäubung unzählige Male zu.Mit anderen Worten, seine Fläche in Verbindung mit Sauerstoff steigt auch, und mehr Metallflächen werden ausgesetzt.In der nebligen Umgebung.Wenn also während der Wasseratomisierung keine Maßnahmen ergriffen werden, kann die Oxidation der Legierung dro&\",also nicht vermieden werden.Um die Atomisierungsumgebung während der Wasseratomisierung weniger oder anaerob zu machen, muss zunächst der Atomisierungszylinder versiegelt werden, um die Atomisierungsumgebung von der Umgebung zu isolieren.Zweitens muss der Sauerstoff im geschlossenen Atomisierungszylinder entfernt werden.Schließlich wird eine solche sauerstofffreie oder sauerstoffarme Zerstäubung während des Zerstäubungsprozesses erhalten, bis die Zerstäubung vorbei ist, werden alle Legierungströpfchen zu Legierungspulver erstarren.

4.Produktions- und Investitionskosten

Die Investition in die Ausrüstung für Wasseratomisierung und Aerosolisierung ist gleich.Die Investition für den Aerosolizer-Zylinder ist relativ groß, aber das Atomisierungsmittel Arbeitsgruppe-Gas-Zylinder-Gruppe und Meter, Ventil-Investition ist klein; Wasser-Atomisierung ist Im Gegenteil, der Eingang des Atomisierungszylinders ist kleiner als der der Vergasung, aber der Eingang der Hochdruckwasserpumpe und des FliehkraftwassersDie Pumpe ist größer als die der Gasatomisierungsmittelarbeitsgruppe.In anderen Teilen ist die Investition der beiden ähnlich, und wenn sie kombiniert wird, ist sie fast gleich.Zu

Sechs.Produktionskosten je Einheit Legierungspulver

Die Produktionskosten pro Kilogramm Legierungspulver sind bei der Gasatomisierung höher als bei der Wasseratomisierung.Nach den tatsächlichen Berechnungen sind die Kosten für das Zerstäuben des Mediums für die Vermischung eines Kilogramms legiertem Pulver durch Gasatomisierung erforderlich.Wenn Wasser atomisiert wird, ist die Hauptenergie, die vom Zerstäubenden Medium verbraucht wird, die elektrische Energie, wenn die Wasserpumpe läuft.Aus diesem Grund sind gasatomisierte Legierungspulver auf dem Markt in der Regel teurer als Wasser atomisiert.
