The Legierung war wärmebehandelt auf drei unterschiedliche Temperbedingungen:

i.

i.



solubilisierung (en): 965 ºC für 1 Stunde, gefolgt von Ölabschrecken. II

Peak Alterungsniederschlag (P):. Folgende Solubilisierung Behandlung 720 ºC während 8 h, gefolgt von 2 h Abkühlzeit auf 620 ºC und dann 620 ºC während 8 h und Luftkühlung .

IIi.

-&#

---

&#--

· · · · ºC während 36 h, gefolgt von Ofenkühlung.

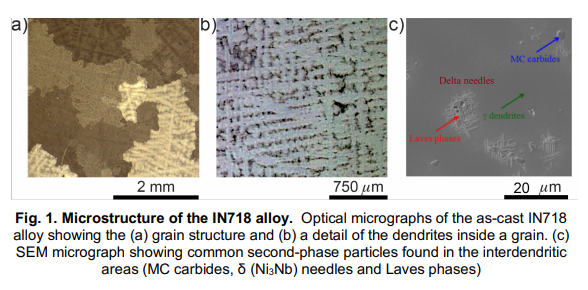

optical mikrographen der cast cast concer ™ 718 Legierung sind in Fig. 1A und b dargestellt. Die Mikrostruktur war durch große unregelmäßige Körner im Millimetergrößenbereich gekennzeichnet. Wie typischerweise während der Erstarrung auftritt, entwickelt sich jedes Getreide mit dem dendritischen Wachstum, wobei die von groben zweiten Phasenpartikel verzierten interdendritischen Regionen, die hauptsächlich δ (Ni3nb), Mc-Carbide und Laves-Phasen verziert, wie in Fig. 1C gezeigt. Die Volumenfraktionen von MC-Carbiden, Laves-Phasen und Δ-Nadeln betragen 1,3%, 0,6% bzw. 4,4%. Der sekundäre Dendrite-Armabstand betrug 157 um ± 23 μm.------

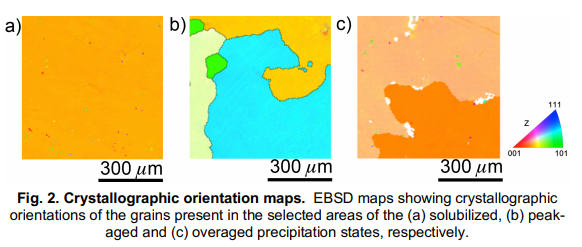

The Messbereich in jedem Temperament von Größe 640 μm x 640 μm bestand ein oder a wenige Körner, wie in den EBSD-Karten von 2A, B und C für die solubilisierten, spitzenförmigen und übergeführten Fällungsleitungszustände gezeigt, jeweils, während

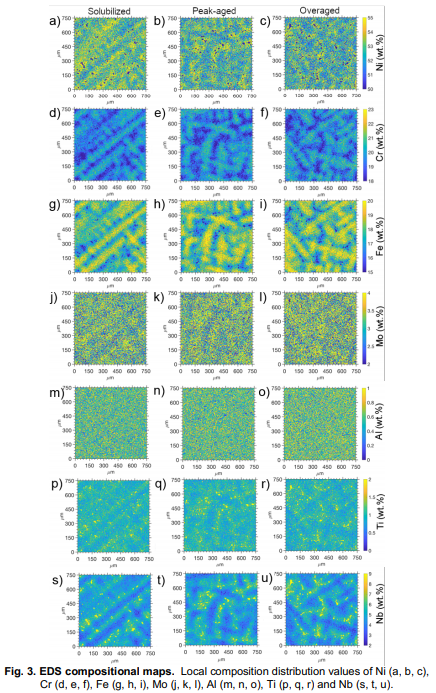

101; der Farbcode zeigt die kristallographische Richtung der Oberfläche jeweilsnormal. \\n \\n \\n \\n \\n \\n \\ Ndue an die unterschiedlichen Diffusionsgeschwindigkeiten der einzelnen chemischen Elemente, chemische Abscheidungen werden in dem Gußmaterial am Dendriten erwartet Skala. Fig. 3 zeigt die Zusammensetzungskarten in den drei repräsentativen Bereichen für die sieben wichtigsten Legierungselemente dieser Legierung: Ni, Cr, Fe, Mo, Al, Ti und Nb. Die Karten zeigen, dass Ni eine leichte Segregation gegenüber den interdendritischen Räumen darstellte und dass sie in den zweiten \\ Nphase-Partikeln in den interdendritischen Bereichen fehlt. Andererseits, da die Diffusion von CR und Fe langsamer ist als andere Elemente [7,8], doppelte sie dazu, in der Dendrite-Kernregion lokalisiert zu werden. Im Falle von Mo und Al war der Inhaltniedriger als die anderen Elemente und wurden entlang der verschiedenen Mikrostrukturmerkmale homogen verteilt. Im Gegenteil, Ti setzte sich stark an die interdendritischen Gebiete, die an der Bildung der in diesen Regionen vorhandenen zweiten Phasenpartikel teilnehmen, hauptsächlich MC-Carbide. Schließlich tratnb in Richtung des äußeren Bereichs des Dendrite in den interdendritischen Bereich und den zweiten \\ Nphase-Partikeln. Als Ergebnis und auch wenn der durchschnittliche NB-Gehalt 5,1 Gew .-% betrug, war der NB-Gehalt des Dendrite-Kerns soniedrig wie 2 Gew .-%, während die NB-Spiegel in den interdendritischen Bereichen von den zweiten \\ Nphase-Partikeln entfernt waren, erreichte 8 Gew .-%.%. Die Laves-Phasen und δ-Nadeln erschienen als Inseln, die etwa 25 Gew .-% NB enthielten. Keine signifikanten Unterschiede in Bezug auf der chemischen Trennung wurden mit Wärmebehandlungszustand gefunden, was darauf hindeutet, dass die Temperaturen und Zeiten warennicht hoch oder lang genug, um jeweils die chemische Zusammensetzung zu homogenisieren. \\ N \\n \\n \\n \\n \\n \\ Nfinally Die Niederschläge in der Spitzenbedingung wurden durch TEM gekennzeichnet. Die Legierungsmatrix umfasst eine FCC-Phase, die auf einer Ni-basierten festen Lösung besteht. Die �-Matrix wird durch eine intermetallische Fcc-�-Phase mit der Zusammensetzung Ni3 (Ti, Al) und einer BCT '-Phase mit der Zusammensetzung Ni3nb, die während des Alters gebildet ist, verstärkt [9]. Fig. 4 zeigt TEM-Bilder der Probe in der Spitzenbedingung mit unterschiedlichen Vergrößerungen. Die � '' Niederschläge zeigen eine längliche Scheibenform, während \\n \\n101; wie die � 'Niederschläge fast spheroidal sind. Beide hatten eine durchschnittliche Größe von 20nm. Das Vorhandensein komplexer Ausfällungen, bestehend aus zwei halben \\nspheroidalen �-Partikeln, die einen � '' '' Disc \\ NShape-Niederschlag '\\ NShape-Niederschlag', konnte auch beobachtet werden, wie in Fig. 4b gezeigt. 4b. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n2.2. \\n mechanische Eigenschaften Die Härte (H) und reduzierte elastische Module (er) Karten für den löslichem, spitzenlösenden und übergeführten Fälligkeitszustand sind in Fig. 4 gezeigt. 5 A \\nc bzw. d \\nf. Die durchschnittlichen Härtewerte, ohne dass die zweiten Phasenpartikel in Betracht gezogen werden, betrug 4,7, 7,8 und 6,2 GPa für die solubilisierten, spitzenförmigen und überberuften Temperaturen. Die Härtewerte zeigten jedoch einen starken Gradienten auf der Dendrite-Skala, wobeiniedrigere Werte innerhalb der Dendrite-Kerne, die dazuneigen, in Richtung der interdendritischen Bereichen zu steigen (Abb. 5.A \\ NC). Die Härtedifferenz zwischen dem Dendritenkern und dem interdendritischen Bereich \\n \\n \\n \\n \\nwas bis zu 2 GPa, abhängig vom Temperament. Zusätzlich können die zweiten Phasen in den interdendritischen Räumen befinden, in erster Linie MC Carbiden, die höchsten Härtewerte präsentiert (bis 30 GPa). \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n
