Alloy R41

Legierung R41, UNS N07041, Rene41, W.Nr.2.4665, Hyneslegierung R41, J1610, Zimmer41

Im Bereich von 650-900 bietet es eine hohe Zugfestigkeit und Langlebigkeit sowie eine gute Oxidationsbeständigkeit.Es eignet sich für die Herstellung von Hochtemperaturteilen von Luft- und Raumfahrtmotoren, die eine hohe Festigkeit unter 870-84511 erfordern, und für Oxidationsbeständigkeit unter 980-8451;.

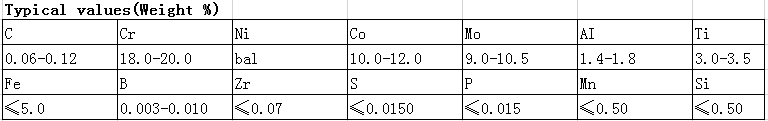

Physikalische Eigenschaften

Schmelzpunkt: 1316-1371 ©

Dichte: 8.27 g/cm3

Härte: "(HBS)

Magnetisch: < 1.002 H/m

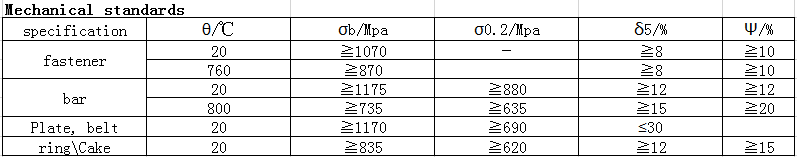

Executive Standard

AMS 5545

AMS 5712

AMS 5713

Verarbeitung

Formbarkeit

Die Stahlblöcke sollten vor dem Schmieden homogenisiert werden, und die Schmiedetemperatur beträgt 1100 08451; Nein. 1180, 8451;.

Teile Wärmebehandlung

1.Bei niedriger Temperatur müssen die Teile eine hohe Zugfestigkeit und Ermüdungsleistung aufweisen, wobei 1080 +8451;, Luftkühlung +760 +8451;, 16H, Luftkühlung

2.Bei der Arbeit bei hoher Temperatur und hoher thermischer Festigkeit ist die Wärmebehandlungsspezifikation 1180 08451;, Luftkühlung +900 OP8451; 4H, Luftkühlung.

Schweißverfahren (Schweißverfahren)

Legierungen können durch Schmelzschweißen, Diffusionsschweißen, Reibungsschweißen und andere Verfahren geschweißt werden.

Feld Anwendung

l Komponenten des Aeromotors

l Motorverdichterscheibe, Turbinenscheibe, Lagerring

l Receiver, Lader, Turbinenräder

l Afterburner Teile und Verbindungselemente

l Befestigungsteile und Platten schweißende Lagerteile
