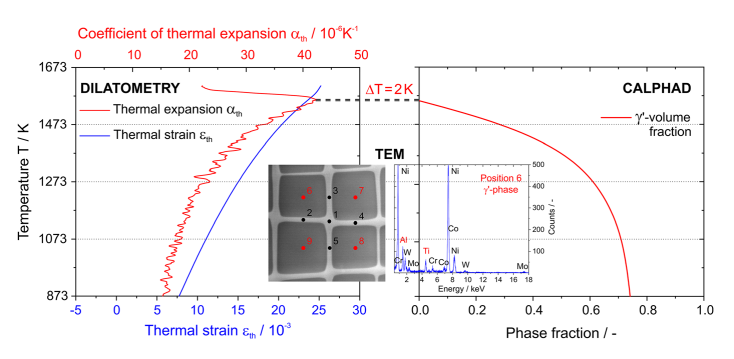

Tie der vorliegenden Arbeit zeigt, dass Wärmeausdehnungsexperimente verwendet werden können, um CSOLVUS-Temperaturen von vier Ni
Base SingleCrystal Superlegierungen (SX) zu messendsten, eines mit REAND Three Re-Free Varianten. Im Falle von CMSX-4 sind experimentelle Ergebnisse in guter Übereinstimmung mitnumerischen thermodynamischen Ergebnissen, die mit Thermocalc erhalten werden. Für-&--three experimentelle refree-Legierungen, die experimentellen und berechneten Ergebnisse sind in der Nähe. Transmissionselektronenmikroskopie zeigt, dass die chemischen Zusammensetzungen der Kandidaten die C
phasen einigermaßen gut vorhergesagt werden können. Wir verwenden auch resonant UltraschallSectroskopy (RUS), um zu zeigen, wie elastische Koeffizienten von der chemischen Zusammensetzung und der Temperatur abhängen. Die Ergebnisse sind im Lichte der vorherigen resultsreported in der Literatur diskutiert. Bereiche, in denen weitere Arbeiten werden hervorgehoben.--&GRAPHICAL ABSTRACT
Introduction
NIbased Single
crystal Superlegierungen (SxS) verwendet tomanufacture Turbinenschaufeln, die sich bei Temperaturen oberhalb von 1000 ° C arbeiten sie haben aload Spektrum zu widerstehen, das Kriechen, Wärmeermüdung und Heißkorrosion beinhaltet. Kriechenfestigkeit, der Widerstand gegen eine langsame, aber ständige Ansammlung von Belastung, ist von größter Bedeutung. Es ist bekannt, daß SXS für ihre Stärke auf einer Mikrostruktur stützen, die von Unter bestehtmicrometer quader cParticles-(Kristallstruktur:. Geordnete L12-Phase; Volumenanteil: 70 Vol%), die durch dünne c getrennt werden-channels (Kristallstruktur: fcc; Volumenanteil:. In der Nähe von 30% vol), zB [1-4]. Die Kristallstrukturen beider Phasen sind ähnlich, so dass beim Abkühlen von hohen Temperaturen die bestellten C-PARTIKEN in der C&Matrix zusammenfällt. Die Gitterkonstanten D der beiden Phasen unterscheiden sich. In Ni-base Single-crystal-&--superlegierungen findet man oft: dc-\\ dc. Das zugehörige Gitter-Fehlfest führt zu einer Erhöhung der elastischen Dehnungssenergie, z. B. [5, 6]. Dieses Fehlantritt und einige seiner Folgen, z. B. seine Wirkung auf die Form von CPARTICS,
auf Peach-Koberler-Kräften, die auf Kanalversetzungen auf Rafting und auf der Bildung von Grenzflächenversandungsnetzen wirken, waren und sind immernoch in der Literatur diskutiert, z. B. [7-15]. Die geordnete cPartikel stellen Hindernisse für die Versetzungsbewegung.&-&-theynicht vollständig undurchdringlich, aber es ist schwieriger für Versetzungen durch die geordnete c&Phase als durch die fccC \\ bewegennchannels . Die Kunst des SX-Designs stützt sich teilweise darauf, es so schwierig wie möglich zu machen, um Versetzungen, um in die C
phase zu schneiden, um in die Cphase zu schneiden, um die Kriechenfestigkeit zu opti-&---&
mize zu schneiden. Das Schneiden schwierig ist mit zunehmenden Antiphasen-Rand-Energien (APBS), z. B. [16-20], verbunden, was sich aus einem der prominentesten Elementarmechanismen in der Kristallautorität ergibt: das paarweise Schneiden der C-phase, z. B.&[ 21-23]. Während in der Literatur keine Meinungsverschiedenheiten in Bezug auf spezifische Aspekte dieses Schneideprozesses gibt, glauben SX-Forscher aus Wissenschaft und Industrie, dass es wünschenswert ist, Legierungen mit einem hohen C-Volume-Fraktion zu entwerfen, einem hohen&c-solvus-Tem-Perature und eine chemische Zusammensetzung, die zu hohen planaren Fehlersenergien führt, die die physische Natur von APBs und Stapelfehlern beeinflussen. Die c&-&
solvus Temperatur wird als besonders wichtig erachtet worden, und wird als eine Referenztemperatur in vielen wissenschaftlichen und technischen Veröffentlichungen SX hervorgehoben worden ist, zB [24-31].
Die vorliegende Arbeitnimmt einen genaueren Blick auf den thermodynamischen Eigenschaften von vier SxS, ERBO1 (mit Re, einer CMSX/4-Typ-Legierung) und drei ERBO-15 Varianten (Re/free, mit höheren Ebenen von Mo, Ti und W). Es verwendet resonante Ultraschallspektroskopie (RUS) und Dilatometrie elastische Steifigkeiten und Wärmeausdehnungskoeffizienten als Funktion der Temperatur zu messen. Es wurde kürzlich gezeigt, wie diese vier Legierungen sich in Bezug auf Kriecheigenschaften unterscheiden [32, 33].-
Berufsbezeichnung: Product manager
Abteilung: Market Department
Firma Telefon: +86 021-59150215
E-Mail: Kontaktiere uns
Mobiltelefon: +86 13817160919
Webseite: lanzhusuperalloy.b2bde.com
Adresse: No. 2800 Caoxin Road, Xuhang Town, Jiading District, Shanghai
