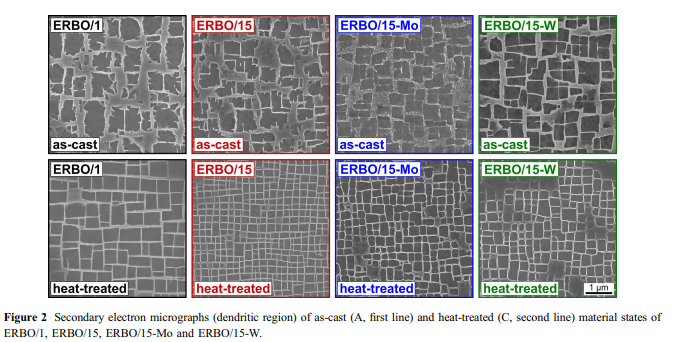

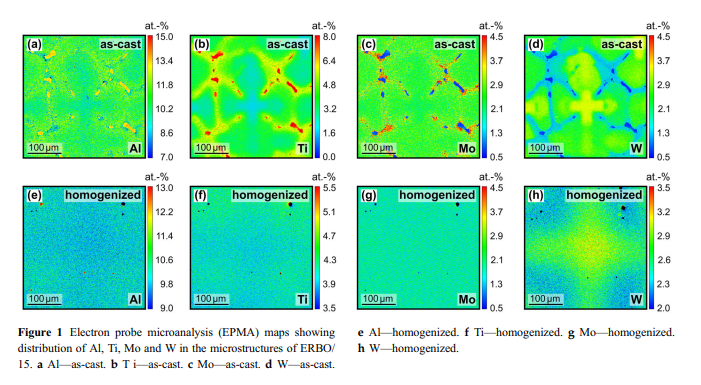

tiger 2 präsentiert SEM-Mikroografien der acht materiellen Zustände, die in der vorliegenden Arbeit betrachtet wurden. Die vier als-cast-Materialien sind in der oberen Reihe von Fig. 2 dargestellt. Die vollständig wärme-netzte Materialzuständenach der sekundären Alterungsbehandlung (Tabelle 2) sind in der unteren Reihe von Fig. 2 gezeigt. 2.-

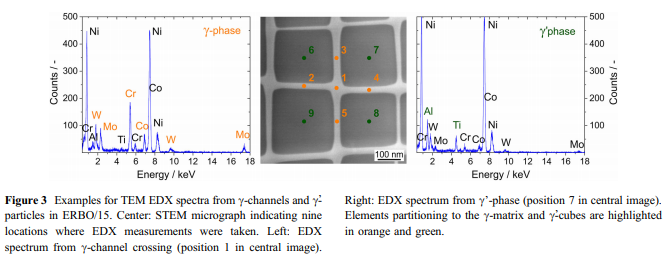

transmission-Elektronenmikroskopie (TEM) wurde verwendet, um die lokale Legierungschemie der beiden Phasen in der C C/microstruktur zu analysieren. TEM wurde unter Verwendung eines--JEOL JSM&6490 (für ERBO-1) und einem Tecnai G2 F20 von FEI (für Erbo/15 und deren Derivate) durchgeführt, der beide mit einem FEG ausgestattet ist, der bei 200 kV und einem EDAX-Analysesystem tätig ist. Das Verfahren, das verwendet wurde, um Phasenzusammensetzungen in den drei Erbo/15-Varianten zu messen, ist in Fig. 3 dargestellt. 3. Das Bild in der Mitte von Fig. 3 zeigt eine Stammmikroskaufs, die in einer @ [Richtung (mehreren Strahlkontrast) aufgenommen wird. EDX-Spektren wurden in fünf C/Channel-Positionen (1-5, wie angegeben) und in den Zentren der vier benachbarten C-PARTICleis (Positionen 6-9) aufgenommen. Jedes EDX--Spektrum wurde mit einem Elektronenstrahldurchmesser&10nm über einen Zeitraum von 60 s aufgezeichnet. Zusammensetzungen wurden mit dem EDAX-Algorithmus berechnet. Die Werte für die beiden Phasen wurden als Durchschnittswerte der fünf Kanalmessungen (Analysepunkte 1 bis 5) und den vier Partikelmessungen (Analysepunkte 6 bis 9) erhalten. Beispiele für EDX-Spektren für das Kreuz C Channel (in Orange, Position 1) und für das- upper rechts cPartikel (grün, Position 7) sind links und rechts-Diagramme wie angegeben.&

FOR Vergleich, wir verwenden einige der von PARSA et al. [36], das durch eine lokale Elektroden-Atomsonde (Leportm 3000x HR, Cameca-Instrumente) im Spannungsmodus bei einer Probenbasistemperatur von * 65 K   erhalten wurderesonante Ultraschallspektroskopie (RUS): In der vorliegenden Arbeit wurden elastische Steifigkeitskoeffizienten als Funktion der Temperatur mit Hilfe der Resonanz-Ultraschallspektroskopie (RUS) bestimmt, z [38, 39]. Genau

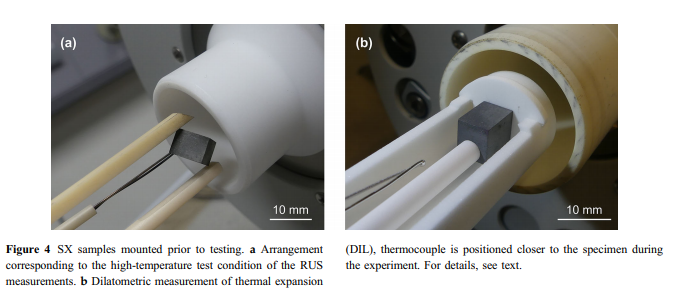

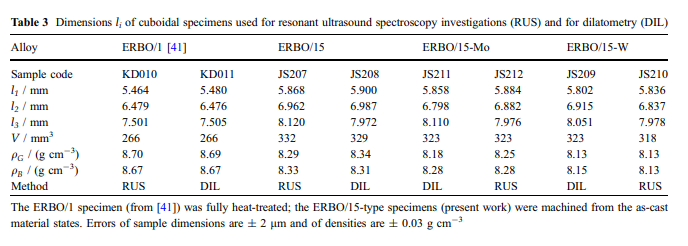

336 mm3 erhalten, indem Laue-Orientierung mit einer Funkenerosionsbearbeitung, wie in [40] beschrieben, kombiniert. In der vorliegenden Arbeit wurden RUS-Messungen für Erbo 15 und seine Varianten aufgenommen. Zum Vergleich wurden die Daten für Erbo-1 aus der Arbeit von Demtro et al. [41]. Alle Probenabmessungen sind in Tabelle 3 angegeben. Für alle in der vorliegenden Arbeit getesteten Proben gab es eine gute Übereinstimmung zwischen den geometrischen Dichten QG (berechnet aus Probengewichten und Volumina) und den durch das Auftriebsverfahren QB bestimmte Dichten (Tabelle 3). Gute Oberflächenqualitäten wurden durch Schleif- und Diamantplattenpolieren eingerichtet. Fig. 4a, in Fig. 4A, in Fig. 4A ist ein typischer RUS-Objekt zwischen zwei Keramikstangen und dem=//\\ geklemmt gezeigt. Nmeasurement Thermoelement in der Nähe. Während der Experimente wurde das Thermoelementnicht an der Probe befestigt, sondern sehrnahe. Probe und der relevante Teil des Thermoelements befanden sich in der Temperaturkonstantzone des Ofens

.

cubiskristalls [38, 39, 41]. Für die Datenerhebung wurde ein RUS-Gerät eingebaut, das in
HOUSE erstellt wurde. Das System bestand aus einem Frequenzantwortanalysator (Typ FRA5087 von der NF Corporation) in Kombination mit einem High

---AMPLIERER (Typ BA4825 von NF Corporation) zur Signalerzeugung und -erfassung. Die Experimente wurden im Temperaturbereich von 100 bis 673 k unter Verwendung eines NETZSCH-Lowtemper-Ofens und eines Kaskadiertemperaturreglers (Typ 2704 von Eurotherm) durchgeführt. Resonanzspektren der Proben wurden im Bereich von 150 bis 1000 kHz erfasst. Im Falle von Erbo1, dem TRBO et al. [41] untersuchten die elastischen Eigenschaften in 50 k-Schritten zwischen Raumtemperatur und 1273 K. Die Erbo 15-Varianten der vorliegenden Arbeiten wurden in 10 k-Schritten zwischen 100 und 673 K untersucht.-//
