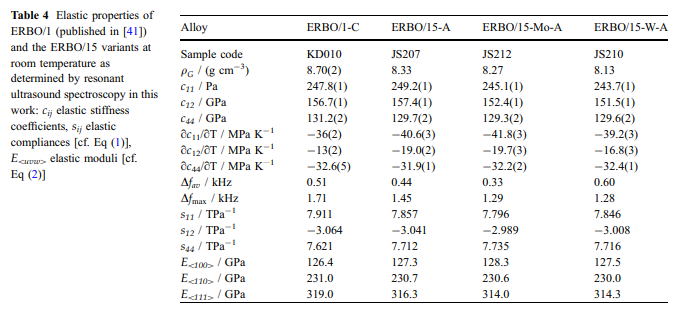

Ergebnisse Elastische Eigenschaften: Die elastischen Steifigkeiten von Pseudoseinkristall-ERBO-15 und seine Varianten, wie sie mit der RUS-Methode bei Raumtemperatur erhalten wurden, sind in Tabelle 4 aufgeführt. Zum Vergleich haben Daten für ERBO/1 aus der Literatur [41] wurde hinzugefügt. Zusätzlich wurden die elastischen Übereinstimmungen sij unter Verwendung der Beziehungen berechnet, die für Materialien mit kubischer Symmetrie gelten./

Der Richtungs-Elastizitäts- oder Elastizitätsmodul E entspricht der Umkehrung des Längseffekts von elastische Nachgiebigkeiten. Mit der Richtung des Interesses u

u1e1? u2e2? u3e3, wobei=101; ei beschreibt die Basisvektoren eines kartesischen Bezugssystems und die ui sind Richtungskosinus, die E-Module für ausgewähltet ed kubische Richtungen werden erhalten durch:&#

Ausgewählte Werte sind dargestellt in Tabelle 4.

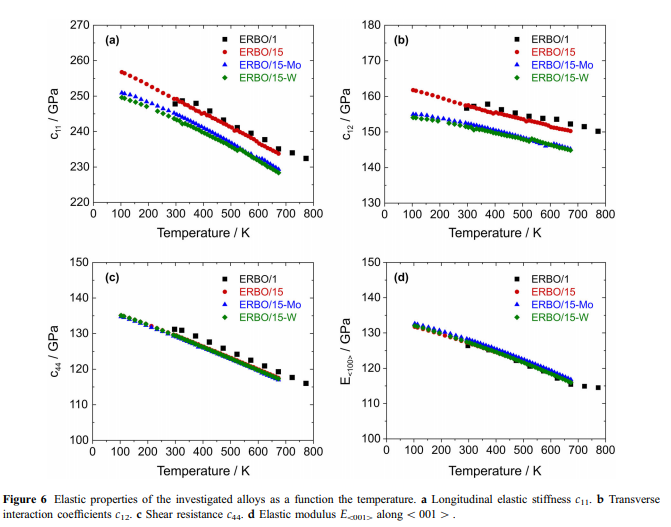

Die Temperaturabhängigkeit der elastischen Steifigkeiten ist in Fig. 6 gezeigt. Zwischen 100 und 673 Knehmen c11, c12 und c44 mit zunehmender Temperatur kontinuierlich um etwa 8,5%, 6% und ab Jeweils 13%. Die Temperaturkoeffizienten des cij, die durch lineare Annäherung an experimentelle Daten im Temperaturbereich 273–673 K bestimmt wurden, sind in Tabelle 4 angegeben. Zur Beschreibung der Temperaturabhängigkeit der E-Module in kristallographischer Richtung \\\\ 100 [, \\\\ 110 [und \\\\ 111 [wurden die entsprechenden E \\\\ uvw [-Daten über den gesamten untersuchten Temperaturbereich durch Polynome zweiter Ordnung vom Typ angenähert:

Die entsprechenden Parameter und ihre Standardabweichungen Wie aus der Kovarianzmatrix der vollständig konvergierten Anpassung abgeleitet, sind in Tabelle 5 angegeben. Als Beispiel sind Werte für E \\\\ 100 [von ERBO

1 (Daten aus [41]) und die ERBO

15-Varianten (diese Arbeit) angegeben gezeigt in Fig. 6d. Dilatometrische Ergebnisse: Die Ergebnisse der Wärmeausdehnung für die vier untersuchten Superlegierungen sind in den Abb. 1 und 2 dargestellt. Die experimentellen Dehnungskurven eth/f (T) sind alle durch gut reproduzierbare Änderungen der Steigung bei hohen Temperaturen gekennzeichnet. Dies wird besonders deutlich, wenn die Wärmeausdehnungskoeffizienten ath/f (T) als Funktion der Temperatur aufgetragen werden. Diese Kurven zeigen ein scharfes Maximum des Wärmeausdehnungskoeffizienten bei hohen Temperaturen. In Fig. 7 sind Wärmespannungen und Wärmeausdehnungskoeffizienten des ausgestrahlten und vollständig wärmebehandelten ERBO-15=W gezeigt.= --/-ERBO15

W werden angezeigt. Es ist ersichtlich, dass die ath (T) -Peakpositionen der gegossenen und wärmebehandelten Materialiennahe beieinander liegen, die Spitzentemperatur des wärmebehandelten Materialsnur 12 K höher ist als die des gegossenen Materials. ERBO

1 wurde im wärmebehandelten Materialzustand untersucht. Bei den ERBO15-Varianten wurde der Zustand des Gussmaterials analysiert. ThermoCalc-Vorhersagen und Legierungszusammensetzungen: ThermoCalc wurde verwendet, um die Gleichgewichtsphasenanteile für alle untersuchten Legierungen basierend auf den in Tabelle 1 angegebenen chemischen Legierungszusammensetzungen zu berechnen. Diese sind als Funktion der Temperatur in 9 dargestellt. Während in ERBO

1 drei thermodynamisch stabile TCP-Phasen (l

, rund R

-Phase) werden im Gleichgewicht gebildet,nur l

-Phase wird in ERBO15 und seinen Derivaten gebildet. Mit zunehmender Temperaturnehmen die TCP- und c-Phasenfraktionen ab, während der Anteil der c/-Phase zunimmt. In Tabelle 6 sind die berechneten Solvus- (Tsolvus), Solidus- (Tsolidus), Liquidus- (Tliquidus) Temperaturen zusammen mit den c-phase--Fraktionen bei 873 K und 1323 K aufgeführt, die aus den in 9 dargestellten Kurven entnommen wurden. Es zeigt sich, dass insbesondere die berechnete c-solvus-Temperatur-für ERBO-1 etwa 50 K höher ist als die Solvus-Temperaturen von ERBO/15 und seinen Derivaten. Während die berechneten Solidustemperaturen ziemlich ähnlich sind, ist die Liquidustemperatur von ERBO-1 die höchste aller vier Legierungen. Auch der berechnete c/-Phasenanteil-fV c/bei 873 K (74 Vol .-%) und 1323 K (56 Vol .-%) ist im Fall von ERBO-1 am höchsten. Wenn der Mo- oder W-Gehalt in ERBO-15 verringert wird (ausgeglichen durch eine Zunahme von Ni),nehmen die berechneten Solidus- und Liquidustemperaturen ab. Die Reduktionen führen zu höheren c--Phasenanteilen bei 873 K (-? 1 Vol .-%), aberniedrigeren c--Phasenanteilen bei 1323 K (--3 Vol.%).&--&-
