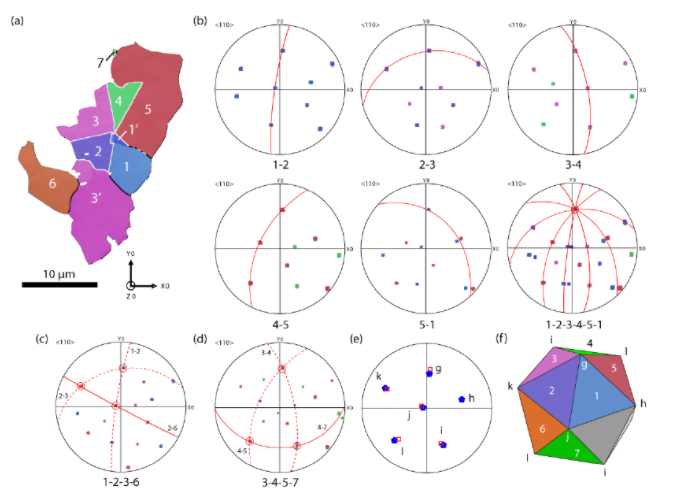

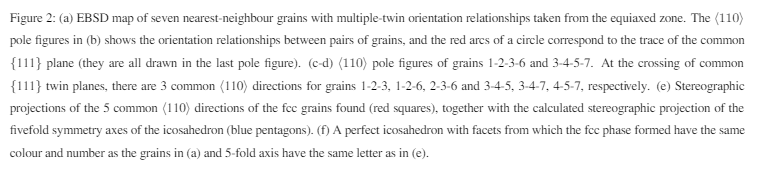

Mehrere Aggregate der nächstgelegenen Getreideanbau im Nachbarland 103;mehrere-Zwei Orientierungsverhältnisse (OR) wurden in der gleichen Zone gefunden.Abbildung 2(a) zeigt eine Zusammenstellung von Körnern in partnerschaftlichen Orientierungsverhältnissen, die aus einem hohen&#Resolution EBSD-Karte, und gekennzeichnet von 1 bis 7. Die h110ipole im Bereich der Kombi-Karten im Bereich der Kombi-Karten sind in Abbildung 2(b) aufgeführt.-d) wher-101Der rote Kreisbogen ist die Spur ihrer gemeinsamen {111}Ebene.Zwischen den einzelnen Körnerpaaren in Abbildung 2(b) wird die gemeinsame {111}Ebene um 70.5 deg. um eine gemeinsame h110idirektion gedreht, die durch den roten Kreis angezeigt wird.-101Alle Pol-Nr. 64257;guren in Buchstabe b werden überlagert.Die Paare von Körnern 1, 2, 3-4,4-5 zeigt perfekte Zwilling-Orientierungsverhältnisse (OR).Die Orientierungsverhältnisse zwischen den Körnern 5 und 1 entsprechen dem, was Kurstulldu et al. dedocote642577ne als nahe-Twin ODER: ein Zwilling ODER und eine Rotation von etwa 7 bis 8 deg um eine gemeinsame h110idirektion.Diese Anordnung von 5-Körnern ist mit der Symmetrie eines Decaeders mit den Körnern 1 und 5 kompatibel, die den Standardöffnungswinkel von 7.5-deg aufnehmen. Diese Rotation entspricht der kumulierten Winkeldifferenz zwischen 5 Tetraeder Icosaeder (360 deg) und 5-regelmäßigem {111}}Tetraeder c-Struktur (352.5-deg).2 Weitere Körner wurden gefundenes wurden Twinning ODER mit einem der fünf Körner, die im Bereich der Kombi-6-257dargestellt sind, und 4-Zusatzkörner (110), die mindestens 3-Körner gemeinsam sind, gefunden, wie in Abbildung 2(c) und-(d).-Das mit 6 markierte Korn zeigt einen DoppelOR mit Korn 2 und teilt eine gemeinsame h110 iaxis mit Korn 1 und 3;das Korn mit der Beschriftung 7 zeigt einen doppelten ODER mit dem Korn 4 und teilt eine gemeinsame h110 iaxis mit dem Korn 3 und 5. Twin OR (nicht im Bereich der Kombi2-64257gure dargestellt).Die h110 ipole ipole 64257;gure in Abbildung 2(e) zeigt die 5-gängigen H110-idirektionen der fcc-Körner, zusammen mit der berechneten stereografischen Projektion der Kombi64257;vefold Symmetrieachsen des Icosahedrons.Ein perfektes Icosaeder wird auch in Abbildung 2(f) mit Facetten gezeigt, die zu den fcc-Körnern mit der gleichen Farbe und Zahl in Abbildung 2(a) geführt haben.Diese konomi64257d;rmswie in Al

 basiert und Au Legierungen auf Basis, die ISRO-Der vermittelte Nucleationsmechanismus gilt für fcc Nickel in 718-Legierung.-In Al-Zn und Au-Cu

     Ag-Legierungen, das Vorkommen von ISRO in der Flüssigkeit wird durch winzige Zusätze von Cr und Ir, bzw.In der Europäischen Union wurden in der-Cr System sowie ein paar Au-reich Tsai-Quasikristalle des Typs icosahedral (i)-QC), aber es ist nicht bekannt-reich i-QC.Außerdem wurde kein SpeciComponent 64257c hinzugefügt und die Mikrostrukturen wurden bei dieser Arbeit mit einem handelsüblichen Nickel-Legierungsdraht 718 erhalten.Wie von Zollinger et al.rapid processing of ISRO gezeigt-mit Legierungen kann zu einem Spinodal führen-wie die Zersetzung der flüssigen Phase, was zur lokalen Heterogenität in der flüssigen Phase führt.Die Auswirkungen von ISRO auf die heterogene lokale Ordnung wurden auch durch-initio molekulare Dynamiken Simulationen in Al-Zn-Cr. In der vorliegenden Arbeit kann die lokale Heterogenität, die zu Icosahedralen Clustern in der Flüssigkeit führt, nicht intrinsisch sein, d.h. durch ein speci264257c-Element induziert werden (wie Cr-Zusätze in Al-Zn Legierungen führen zu Cr-zentrierte Icosahedra, jedoch durch das schnelle Schmelzen und die solidi64257;kationsbedingungen verursacht, die den AM-Prozessen inhärent sind.Mit Heizleistung im allgemeinen Bereich von 1 bis 8.104K-s, die n−1Schicht, die teilweise remelt hat wenig Zeit für die geordnete fcc-Phase zu ungeordneten Flüssigkeitsübergang, die zu teilweise ungeordneter Flüssigkeit oder sogar metastasierbaren kurz führen könnte-Reihenfolge concombi64257;gurationen einschließlich eines bestimmten Bruches von ISRO.Diese Hypothese kann durch eine Analyse auf der Grundlage der-zu/gleicher Übergang (CET).-②-②-②
