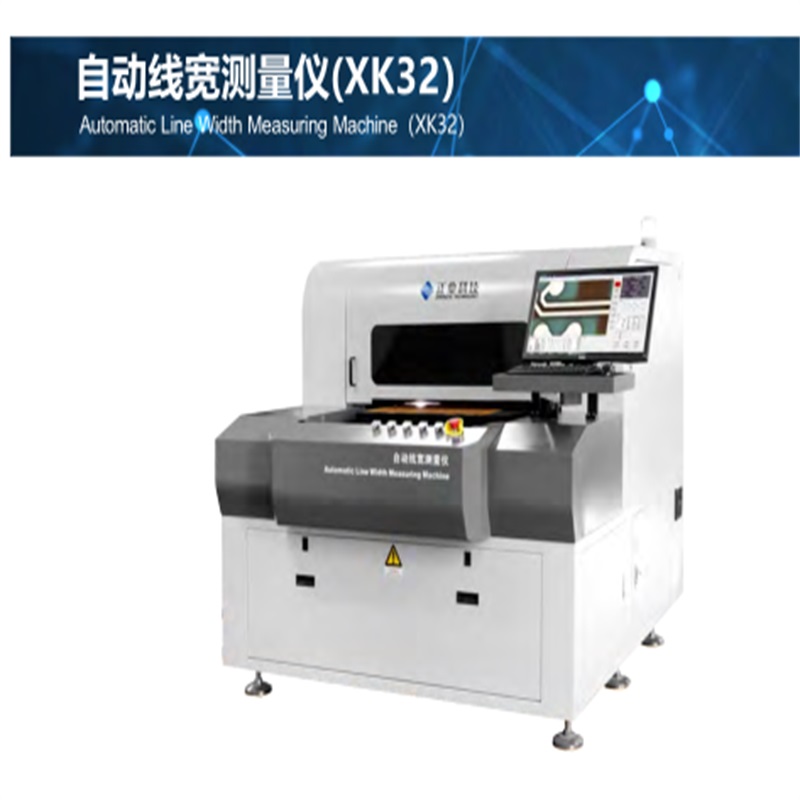

PCB   Automatische Linienbreitenmessmaschine (XK32)

VERWENDUNGSZWECK

Das automatische Linienbreitenmessgerät XK32 ist geeignet, um die Breiten der oberen und unteren Bahnen der inneren und äußeren Schichten der Leiterplatte nach dem Ätzen (vor dem Grünöl) sowie den Abstand zwischen den Ätzlinien und den Kupferlinien zu erfassen der Loch-zu-Rand-Abstand und der Sacklochdurchmesser der runden Löcher usw .; und zur Messung der Linienbreite von IC-Wafern und LCDs geeignet.

EIGENSCHAFTEN

    Datenstatistikfunktion: EXCEL Datenarchivierungs- und Statistikfunktionen; Daten werden automatisch exportiert;

    SPC-Statistik: Kann statistische SPC-Analysen durchführen.

    Selbstentwickelte Software zur Drahtbreitenmessung, Unterstützung des Andockens von MES-Datenbanken: Unterstützung des Andockens von SQL-Datenbanken und Realisierung der werkseitigen Informatisierung.

TECHNISCHE PARAMETER

ARTIKEL                                                                                                         XK32

Parameter                     Abmessungen                                                   1810 × 2070 × 1700 mm

Ausrüstung                       Gerätekapazität                         Messung von (Linienbreite / Linienabstand / Breite von oben und unten

Kapazität                         Messprojekt                         Linien / runder Durchmesser / Goldfinger Linienbreite / Pads / SMT-PAD / etc.)

                                                                                          in Sichtweite der Kamera nach dem Entwickeln und Ätzen der inneren und äußeren

                                                                                          Schicht der Leiterplatte.

                                    Messbereich von                       720 mm × 700 mm (Plattformmessbereich kann angepasst werden)

                                    Plattform (B × L)

                                    Tischfläche                                   Adsorptionsplattform + Kantenpositionierung

                                    Plattendickenbereich                                     0,036 mm - 6 mm

                                    Messbereich                                           10μm-3100μm

                                    der Linienbreite

                                    Präzision der Linie                             1x = ± 3 um; 2x = ± 2 um; 3x = ± 1 um; 4x = ± 1 um; 4,5x = ± 1 um

                                    Breitenmessung

Bildgebungssystem           Kamera                                                   5 Millionen Gigabit Farb-CCD

                                  CCD-Auflösung                                               2560 × 1920 Pixel

                                    Linse                                             0,7x ~ 4,5x kontinuierliche automatische Objektivverdopplung

                                  Unterschiedliche Vergrößerung                     1,0 x 2,3 um / Pixel; 2,0 x 1,5 um / Pixel;

                                    /Bildauflösung                           3,0x-0,9 um / Pixel, 4,0x-0,7 um / Pixel;   4,5x-0,5μm / Pixel

  Wiederholbarkeit messen                                           ± 2 Pixel

Messfenster                               Minimale Vergrößerung

Sichtfeld                                             0,7X = X3,50 mm - Y2,65 mm

                                                            Maximale Vergrößerung

                                                            4,5X = X 0,75 mm - Y 0,55 mm

                                                              (Abweichungsbereich anzeigen: ± 5%)

    Lichtquelle                                       Ringförmige LED (Helligkeit kann stufenlos eingestellt werden)

                                                          Getrennte doppelringförmige Lichtquelle oben und unten

    Navigationssichtfeld                                 X1.2mm-Y0.8mm

    Die Navigation und

    Kamera positionieren                           Ausgestattet mit CCD-Navigation, die bequem und schnell ist

    Suchen Sie das Messziel.

                                    Autofokus                                                       Software-Autofokus

Betriebsmodus           Lernmodus                           Lernen Sie aus dem ersten Artikel als Programmiermodell die Bedienung der Messung

                                                                                  automatisch.

                                    CAM-Datenimportmodus               Unterstützt Genesis 2000, indem Daten im GBR-RX274-Format exportiert und das GBR-Format verwendet werden

                                                                                  Daten importieren in   Software, programmieren den ersten Artikel durch Layerdaten und bedienen

                                                                                  das   Messung.

                                    Messkante                         Die Suchmethode verfügt über eine manuelle und automatische Kantenfindungsfunktion.

                                    Messgeschwindigkeit                                                 3S / Punkt

Datenausgabe                 Datenexport                                 EXCEL-Daten automatisch exportieren   und speichern Sie es im angegebenen Pfad.

                                    Statistikfunktion

                                    Datenbankfreigabe                       Hat SQL-Datenbankfreigabe und kann mit MES-Informationsterminal andocken.

  Installationsumgebung             Kein Kontakt mit Säure, Base,   ätzendes Gas oder Flüssigkeit.

    Bedarf                               Hinweis: Schäden durch korrosive Umgebung fallen nicht in den Gewährleistungsumfang.
