18470X-X   KONSTANTER POWER LED EMERNGY DRIVER

Typ                                               184700-X                 184701-X               184702-X                   184703-X

Nennspannung                               120-277VAC 50/60Hz

Bewerteter Strom                                 0.05A (Max.)       0.06A (Max.)               0.07A (Max.)                       0.1A (Max.)

Nennleistung                                   3.5W (Max.)       4.0W (Max.)                   5.5W (Max.)                         7.0W (Max.)

Notstrom (Notstrom)               5W                     9W                         15W                           25W

Die Ausgangsspannung                               10-60VDC         11-60VDC                       15-60VDC                 25-60VDC

Strom ausgeben                               1A (Max.)

Ausgangsstrom des AC-Treibers           5A   (Max.)

Häufigkeit der Operation                     320kHz im Kombibereich 8805f

Faktor Leistung                                   Fahrgestell 88050.50

Batterie                                           Ni-MH

Zeit des Ladens                               24 Stunden

Zeit der Entladung                               > 90 Minuten

Strom laden                           0.08A                       0.11A                     0.19A                       0.23A

Zeit des Lebens                                         5 Jahre

Zyklen der Aufladung                             > 500

Temperatur der Operation                 0-50 deckungsgleich (32-deck-176; F-122 im Bereich der offenen Tür 176C)

Effizienz                                       80%

Anormaler Schutz

Over load, Inrush-Strombegrenzung, over temperature, open circuit, short circuit Protection with auto-reset

Draht                                               0.5-1.5mmcomic1788;

EMV/FCC/IC-Standard

EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3, FCC Teil 15, ICES-005

Norm für Sicherheit

EN 61347-1, EN 61347-2-7, UL924, CSA C.22.2 Nr.141

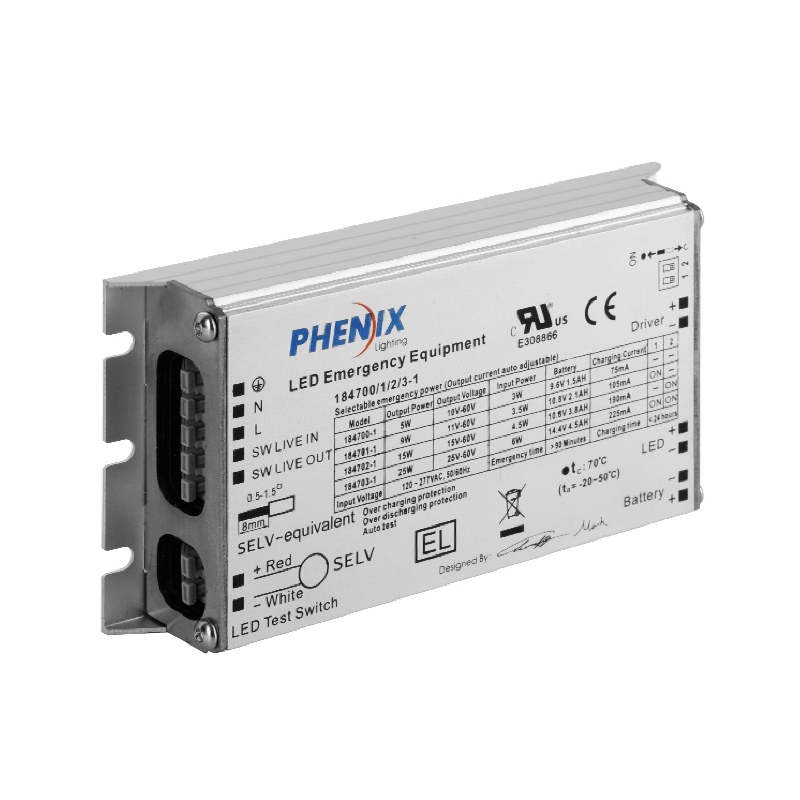

Essen.Modul

18470X-1 mm [Zoll]

L125 [4.92] x W65 [2.56] x H22 [0.87]     Montagezentrum: 117 [4.61]

Essen.Akku Pack     8470X-1 mm [Zoll]

9.6V 1.5Ah: L126 [4.96] x W59 [2.32] x H17 [0.67]   Montagezentrum: 115 [4.53]
10.8V 2.1ah: L176 [6.93] x W51 [2.01] x H19.5 [0.77]   Montagezentrum: 165 [6.50]
10.8V 3.8Ah: L241 [9.49] x W56 [2.20] x H21 [0.83]   Montagezentrum: 230 [9.06]
14.4V 4.5Ah: L227 [8.94] x W78 [3.07] x H28.4 [1.12]   Montagezentrum: 216 [8.50]

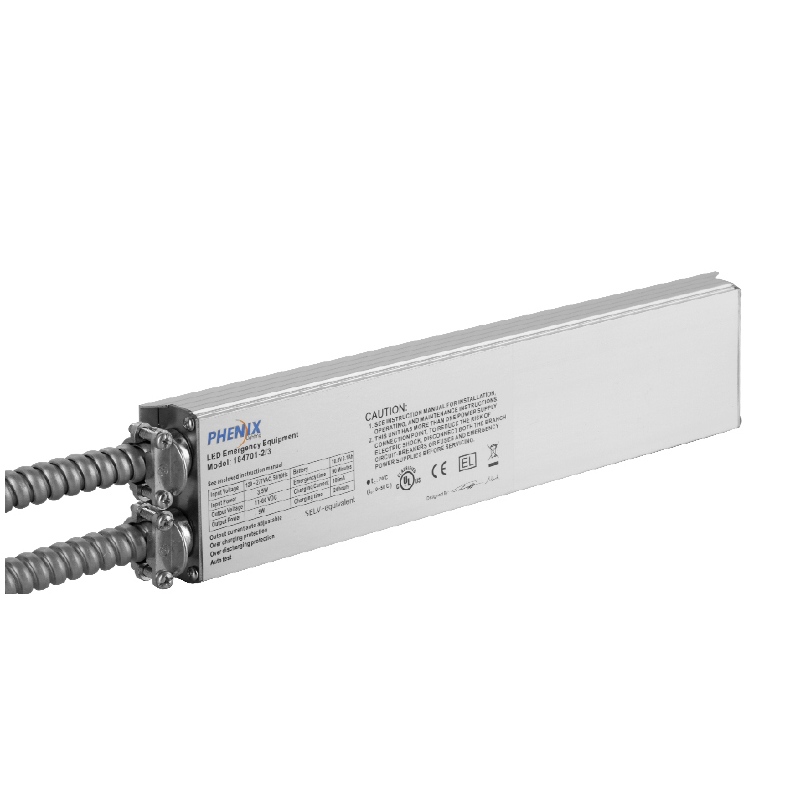

Essen.18470X-2mm [Zoll]

184700-2: L260 [10.24] x W65 [2.56] x H22 [0.87]   Montagezentrum: 252 [9.92]
184701-2: L307 [12.09] x W65 [2.56] x H22 [0.87]   Montagezentrum: 299 [11.77]
184702-2: L372 [14.65] x W65 [2.56] x H22 [0.87]   Montagezentrum: 364 [14.33]
184703-2: L358 [14.09] x W82 [3.23] x H30 [1.18]   Montagezentrum: 351 [13.82]

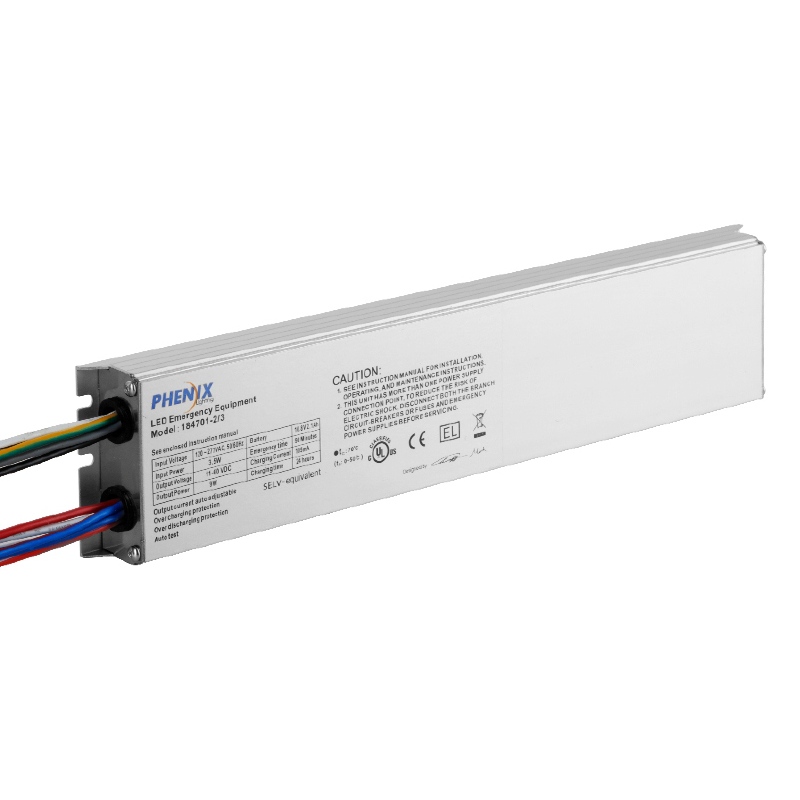

Essen.18470X-3 mm [Zoll]

184700-3: L260 [10.24] x W65 [2.56] x H22 [0.87]   Montagezentrum: 252 [9.92]
184701-3: L307 [12.09] x W65 [2.56] x H22 [0.87]   Montagezentrum: 299 [11.77]
184702-3: L372 [14.65] x W65 [2.56] x H22 [0.87]   Montagezentrum: 364 [14.33]
184703-3: L358 [14.09] x W82 [3.23] x H30 [1.18]   Montagezentrum: 351 [13.82]
