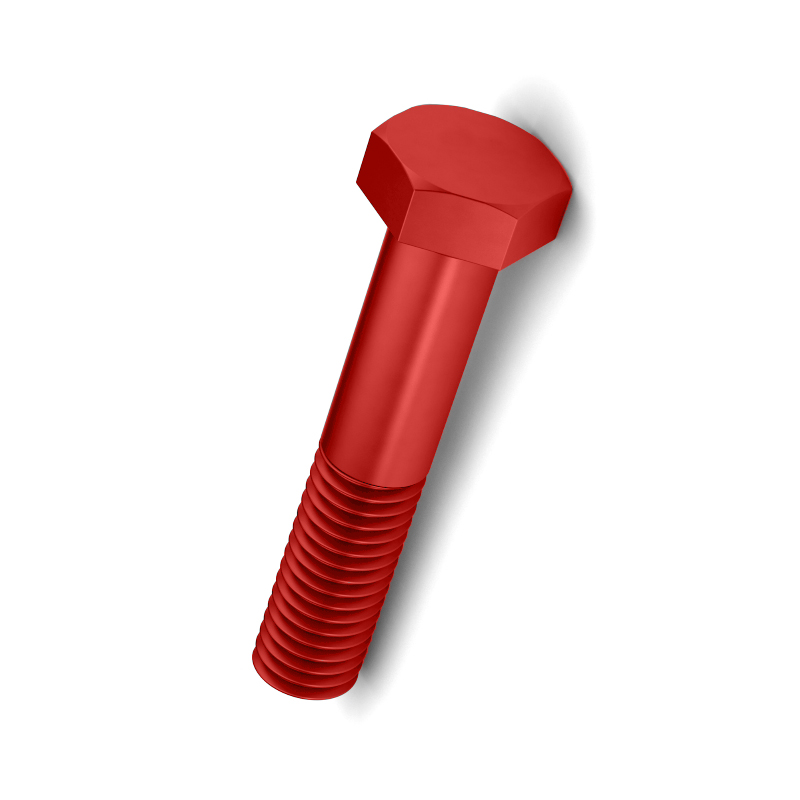

Klasse 10.9 Schrauben

Beschreibung

Ein Bolzen mit metrischer Gewindesteigung aus mittellegiertem Stahl und wärmebehandelt. Für die meisten Anwendungen werden Schrauben der Güteklasse A bevorzugt. Bolzen der Klasse B haben geringere Toleranzen und können im Kalt- oder Warmschmiedeverfahren hergestellt werden.

Anwendungen / Vorteile

Hat eine höhere Zugfestigkeit als Schrauben der Klasse 8.8; ist am besten vergleichbar, aber nicht genau äquivalent zu den Kopfschrauben der US-Klasse 8.

Material

Schrauben der Klasse 10.9 können aus einem Kohlenstoffstahl hergestellt werden, der der folgenden chemischen Zusammensetzung entspricht - Kohlenstoff: 0,25-0,55%;

Phosphor: maximal 0,035%; Schwefel: maximal 0,035%.

Schrauben der Klasse 10.9 können aus einem kohlenstoffarmen Martensitstahl mit Zusatzstoffen (wie Bor, Mangan oder Chrom) hergestellt werden

entspricht der folgenden chemischen Zusammensetzung: Kohlenstoff: 0,20-0,55%; Phosphor: maximal 0,035%; Schwefel: maximal 0,035%. Bei kohlenstofflegiertem Kohlenstoffstahl mit einem Kohlenstoffgehalt von weniger als 0,25% (Pfannenanalyse) beträgt der Mindestgehalt an Mangan 0,7%.

Schrauben der Klasse 10.9 können aus einem legierten Stahl hergestellt werden, der der folgenden chemischen Zusammensetzung entspricht:

Kohlenstoff: 0,20-0,55%; Phosphor: maximal 0,035%; Schwefel: maximal 0,035%; und muss eine oder mehrere der folgenden Angaben enthalten

Elemente: Chrom, Nickel, Molybdän oder Vanadium

Wärmebehandlung

Schrauben der Klasse 10.9 müssen durch Abschrecken in Öl oberhalb der Umwandlungstemperatur und Wiedererwärmen auf Anlassen wärmebehandelt werden

Temperatur von 425 ° C.

Kernhärte

Rockwell C32 - 39 (Vickers HV 320 - 380)

Oberflächenhärte

Darf nicht mehr als 30 Vickers-Punkte über der gemessenen Kernhärte des Produkts liegen

Beweislast

Mindestens 940 N / mm2

Zerreißfestigkeit

Mindestens 1040 N / mm2

Verlängerung

Mindestens 9%

Überzug

Zink, HDG, Normal, Dacrotisiert, Teflon, Bunter Farbstoff
