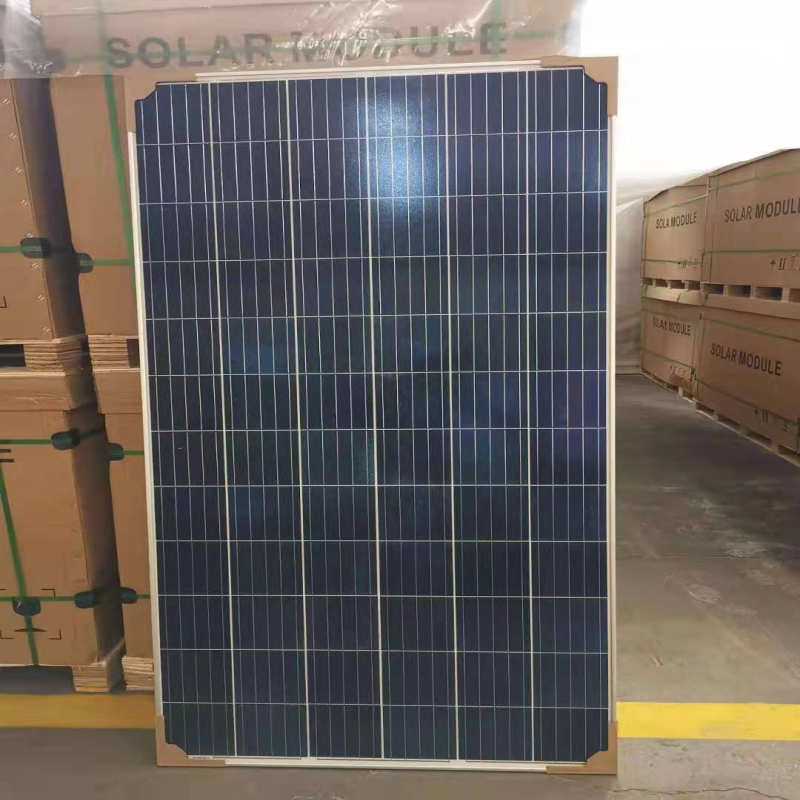

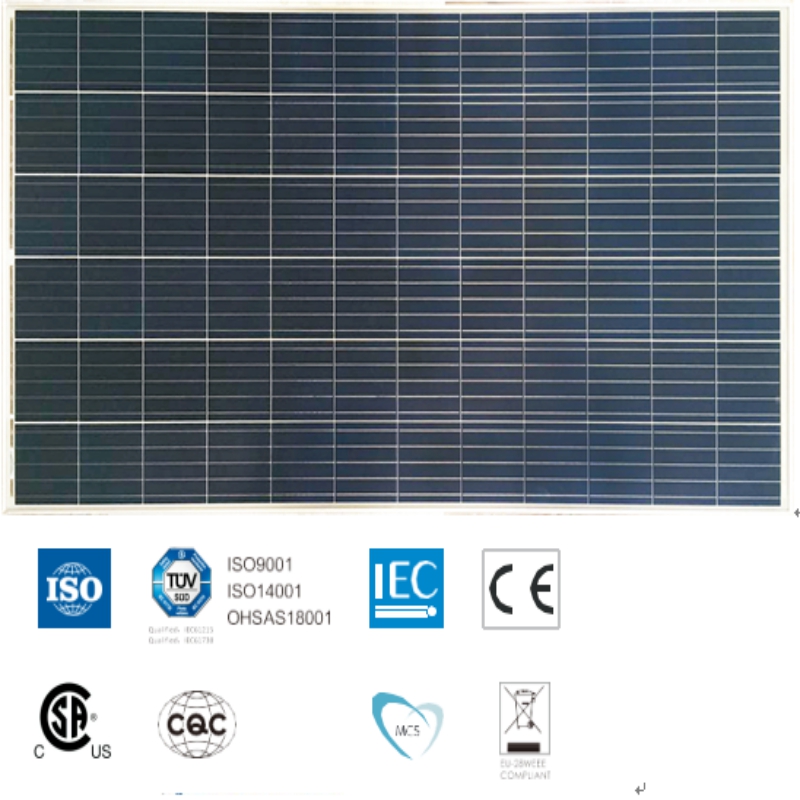

72   ZELLE   POLYKRISTALLIN   MODUL

320-340Wp LEISTUNGSBEREICH

1500VDC MAXIMALE SYSTEMSPANNUNG

17,5% MAXIMALE EFFIZIENZ

ELEKTRISCHE DATEN (STC)

Modell-Nr                                                 SYM72-6-320P             SYM 72-6-325P           SYM72-6-330P               SYM72-6-335P             SYM72-6-340P

Nennleistung in Watt-Pmax (Wp)                     320                               325                               330                                 335                               340

Leerlaufspannung-Voc (V)                           45.7                               46,0                             46.3                                 46.5                             46.8

Kurzschlussstrom-Isc (A)                             9.15                               9.20                             9.25                                 9.30                           9,35

Maximale Leistungsspannung - Vmpp (V)                 37.3                               37.7                               38.1                             38.4                             38.6

Maximaler Leistungsstrom - Impp (A)                   8,60                               8.65                                 8,70                             8.75                             8,80

Modulwirkungsgrad (%)                                     16.5                             16.8                                 17.1                             17.3                               17.5

STC: Bestrahlungsstärke 1000 W / m², Zelltemperatur 25 ° C, Luftmasse AM1,5 gemäß EN 60904-3.

ELEKTRISCHE DATEN (NOCT)

Modell-Nr                                         SYM72-6-320P           SYM72-6-325P               SYM72-6-330P           SYM72-6-335P           SYM72-6-340P

Maximale Leistung-Pmax (Wp)                     238.4                           242.1                             245,9                         249,6                         253,3

Leerlaufspannung-Voc (V)                   42.5                             42.7                                 43,0                           43.3                             43.6

Kurzschlussstrom-Isc (A)                     7.40                             7.44                                   7,49                         7.53                           7.57

Maximal Power Voltage-Vmpp   (V)           34,0                             34,2                                   34.5                           34.7                           34.9

Maximaler Leistungsstrom - Impp (A)           7.01                             7.08                                 7.13                         7.19                           7.26

  NOCT: Einstrahlung bei 800 W / m², Umgebungstemperatur 20 ° C, Windgeschwindigkeit 1 m / s.

MECHANISCHE DATEN

Solarzellen                                             Polykristalline 156,75 × 156,75 mm

Zellenkonfiguration                                 72 Zellen (6 × 12)

Modulabmessungen                             1956 × 992 × 40 mm

Gewicht                                                 22kg

Superstrate                                         3,2 mm, hohe Transmission, eisenarmes, gehärtetes ARC-Glas

Substrat                                             Backsheet

Rahmen                                                 Silber eloxierte Aluminiumlegierung Typ 6063T5, silberne Farbe

J-Box                                                     Vergossen, IP67, 1500VDC, 3 Schottky-Bypass-Dioden

Kabel                                                   4,0 mm² (12 AWG), 1200 mm Länge

Verbinder                                             IP67 MC4 kompatibel

TEMPERATUR & MAXIMALE BEWERTUNGEN

Nominale Betriebszellentemperatur (NOCT)                       45 ° C ± 2 ° C

Temperaturkoeffizient von Voc                                             -0,32% / ° C

Temperaturkoeffizient von Isc                                               0,05% / ° C

Temperaturkoeffizient von Pmax                                         -0,39% / ° C

Betriebstemperatur                                                   -40 ~ + 85 ° C

Maximale Systemspannung                                                   1500 VDC

Max. Sicherungswert der Serie                                                     15A

Begrenzung des Rückstroms                                                   15A

VERPACKUNG   AUFBAU

                                                                            40ft                                       20ft

Anzahl der Module pro Container                               648                                       270

Anzahl der Module pro Palette                                       27                                         27

Anzahl der Paletten pro Container                                   24                                         10

Verpackungskartonmaße (LxBxH) in mm                 1980 × 1130 × 1130                   1980 × 1130 × 1130

Box Bruttogewicht [kg                                                   640                                         640

VORSICHT: LESEN SIE DIE SICHERHEITS- UND INSTALLATIONSANWEISUNGEN, BEVOR SIE DAS PRODUKT VERWENDEN.
