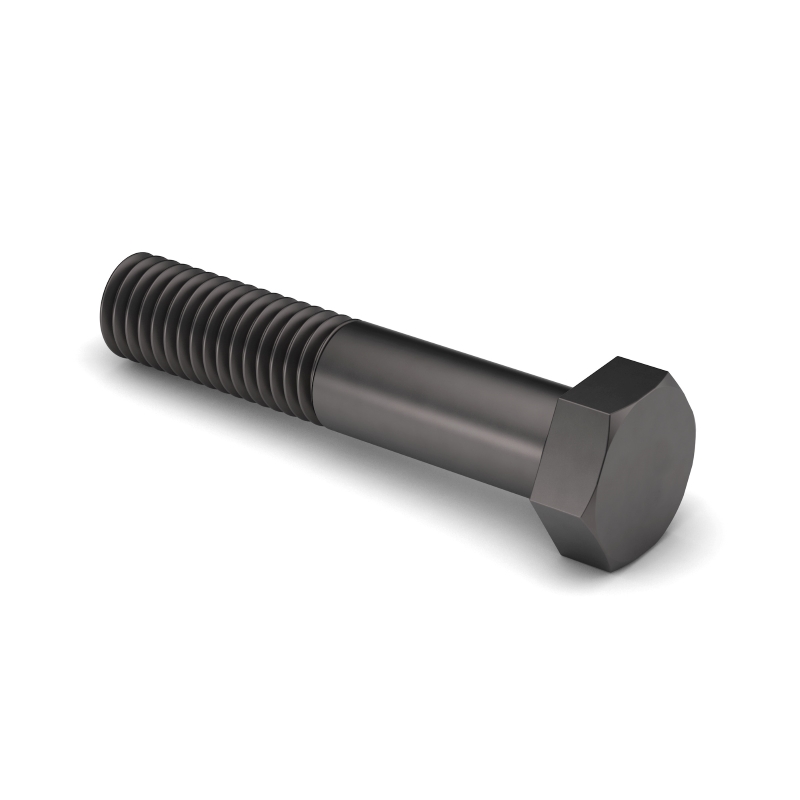

GRADE-5 HEX CAP SCHRAUBE

Beschreibung

Eine Kopfschraube aus mittelhartem Kohlenstoffstahl, wärmebehandelt.

Anwendungen / Vorteile

Hat eine höhere Zugfestigkeit als ein Grad-2. Das Zug-Zug-Verhältnis ist das niedrigste aller wärmebehandelten Stähle.

Wärmebehandlung

Kopfschrauben der Klasse 5 müssen nach Wahl des Herstellers wärmebehandelt, durch Öl oder Wasser abgeschreckt und mindestens temperiert sein

Anlasstemperatur von 800 ° F.

Material

Mittlerer Kohlenstoffstahl Die Verwendung eines legierten Stahls ist ebenfalls akzeptabel.

Kernhärte

Durchmesser von 1/4 bis 1 Zoll, alle Längen: Rockwell C25 - C34.

Durchmesser von 1-1 / 8 bis 1-1 / 2 Zoll, alle Längen: Rockwell C19 - C30.

Oberflächenhärte

Durchmesser von 1/4 bis 1 Zoll, alle Längen: maximal Rockwell 30N54.

Durchmesser von 1-1 / 8 bis 1-1 / 2 Zoll, alle Längen: Rockwell 30N50 maximal.

Beweislast

Durchmesser von 1/4 bis 1 Zoll, alle Längen: 85.000 psi.

Durchmesser von 1-1 / 8 bis 1-1 / 2 Zoll, alle Längen: 74.000 psi.

Ertragsstärke

Durchmesser von 1/4 bis 1 Zoll, alle Längen: 92.000 psi. Minimum

Durchmesser von 1-1 / 8 bis 1-1 / 2 Zoll, alle Längen: 81.000 psi. Minimum

Zerreißfestigkeit

Durchmesser von 1/4 bis 1 Zoll, alle Längen: 120.000 psi. Minimum

Durchmesser von 1-1 / 8 bis 1-1 / 2 Zoll, alle Längen: 105.000 psi. Minimum

Verlängerung

14% Minimum (alle Durchmesser)

Verringerung der Fläche

35% Minimum (alle Größen)

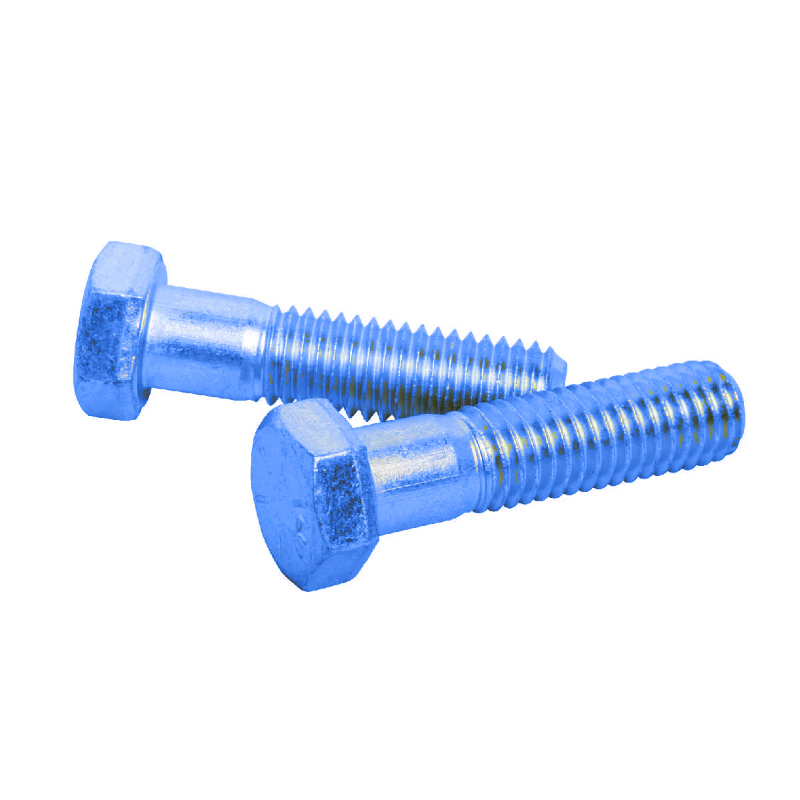

Überzug

Zink, HDG, Normal, Dacrotisiert, Teflon, Bunter Farbstoff
