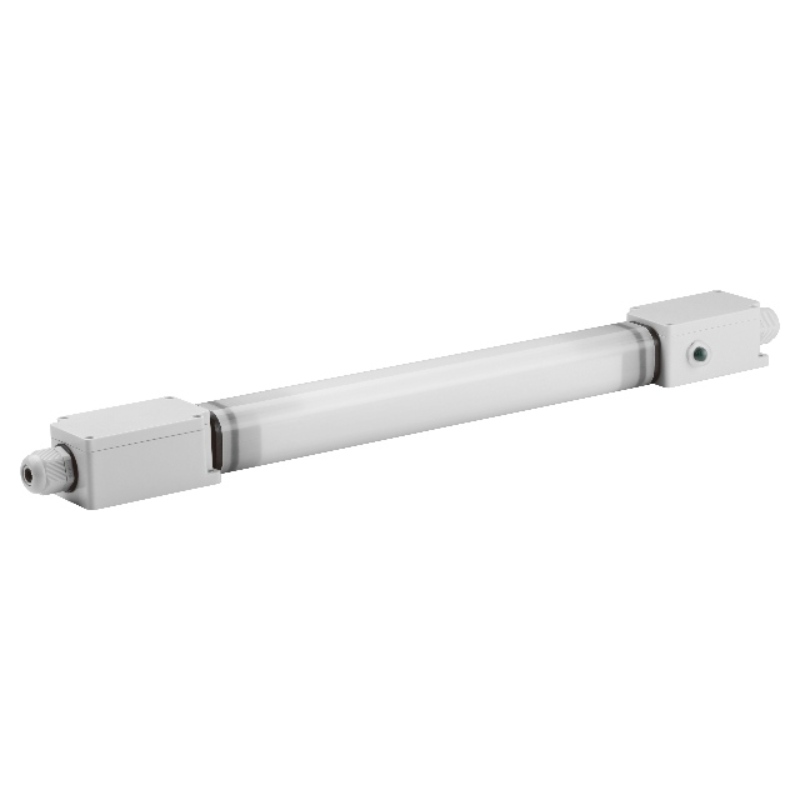

18490X-4   LINEARE NOTAUSRÜSTUNG

Art                                     184900-4           184901-4             184902-4             184903-4

Nennspannung                       120-277 VAC 50/60 Hz

Bemessungsstrom                         0,04A                 0,05A                   0,06A                   0,07A

Nennleistung                           2W                   3W                       3,5 W                     4,0 W

Notausgangsleistung     4,5 W                 9W                       13,5W                   18W

Ausgangsspannung                       5-200VDC         10-300VDC           15-300VDC         25-300VDC

Ausgangsstrom                           1A (max.)

Ausgangsstrom des AC-Treibers       3A (max.)

Betriebsfrequenz                 320kHz≥f≥50kHz

Leistungsfaktor                               0,50

Batterie                                         Li-Ion

Ladezeit                             24 Stunden

Entladezeit                           > 90 Minuten

Ladestrom                         0,168A

Lebenszeit                                     5 Jahre

Ladezyklen                           1000

Betriebs-Temperatur               0-55 ° C

Effizienz                                     80%

Anormaler Schutz

Überlast, Übertemperatur, Unterbrechung, Kurzschlussschutz mit Auto-Reset

Draht                                             0,5-1,5 mm²

EMC & FCC IC Standard

EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3, FCC-Teil 15, ICES-005

Sicherheitsnorm

EN 61347-1, EN 61347-2-7, UL924, CSA C.22.2 No.141

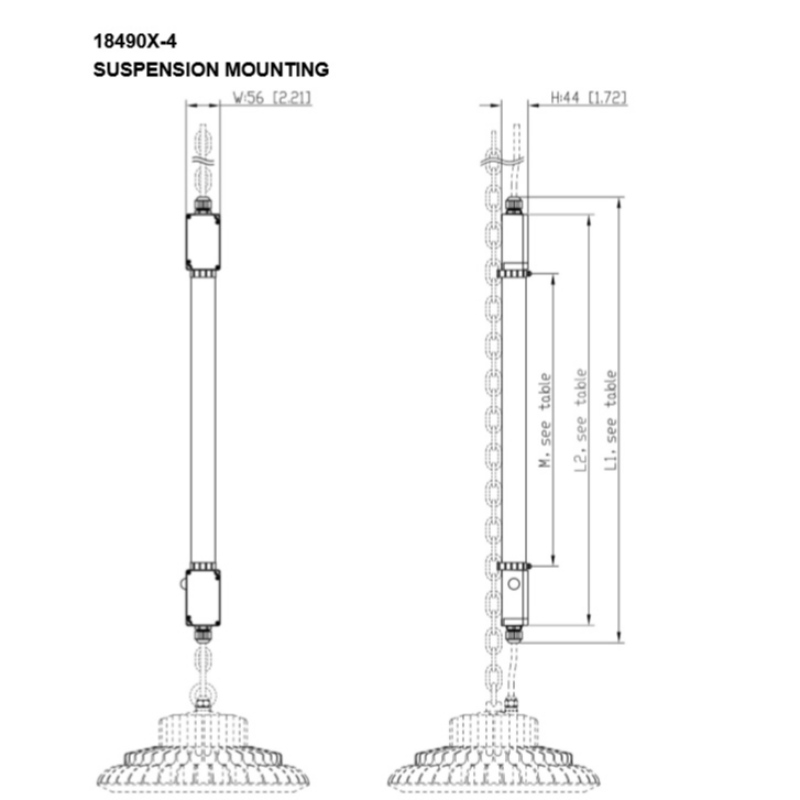

Meas. 18490X-4 mm [Zoll

184900-4: L530 ± 4 [20,87 ± 0,16] x B56 [2,20] x H44 [1,73] Befestigungsmitte: 460 [18,11

184901-4: L590 ± 4 [23,23 ± 0,16] x B56 [2,20] x H44 [1,73] Befestigungsmitte: 520 [20,47

184902-4: L675 ± 4 [26,57 ± 0,16] x B56 [2,20] x H44 [1,73] Befestigungsmitte: 605 [23,82

184903-4: L740 ± 4 [29,13 ± 0,16] x B56 [2,20] x H44 [1,73] Befestigungsmitte: 670 [26,38
