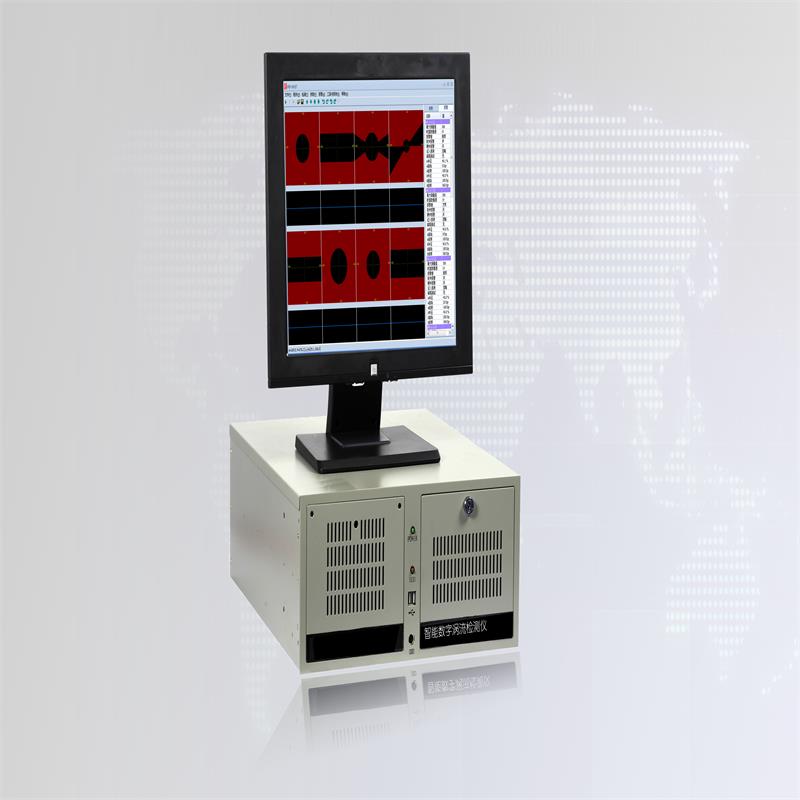

Mehrkanaliger intelligenter digitaler Wirbelstrom   Detektor

Hochintegrierter und leistungsstarker intelligenter digitaler Wirbelstromdetektor

◆ Der Mehrkanaldetektor der MSUN-EIG2000-Serie ist digital, intelligent und hochintegriert. Das System integriert ein unabhängiges 1-8-Kanal-Wirbelstromerkennungssystem mit leistungsstarken Erkennungs- und Versuchsfunktionen, guter Stabilität und hohem Rauschabstand. Gleichzeitig kann es eine Vielzahl von praktischen Anwendungsfunktionen (Härtesortierung) erweitern.

◆ Das System nutzt die fortschrittlichste elektronische Mikrocomputertechnologie, die digitale DSP-Verarbeitungstechnologie und die FPGA-Technologie für die Entwicklung und das Design. Basierend auf der Entwicklung des WINDOW-Systems. Basierend auf der Systemerkennungsplattform können das Erkennungssignal und die Daten unter verschiedenen Gesichtspunkten gemeinsam genutzt werden, und die Funktionen der Datenerfassung, -ausgabe, -analyse, -speicherung und -auslesung werden intelligent verarbeitet.

◆ Mit leistungsstarken Dateneingabe- / Ausgabefunktionen kann eine Verbindung zu den meisten Automatisierungssystemen der Welt hergestellt werden.

◆ Der neue Softwarealgorithmus, eine bessere Erkennungsleistung und ein höheres Rausch-Rausch-Verhältnis als bei vergleichbaren Geräten, kontinuierliche Softwareentwicklung und lebenslange kostenlose Software-Upgrades.

◆ Das Instrument kann mit einem hochpräzisen Automationsanpassungsmodul, einem Magnetsättigungsgerät, einem Markierungssystem und einem Alarmsystem ausgestattet werden, um eine automatische Wirbelstromerkennung zu realisieren.

◆ Leistungsstarke Softwarefunktionen umfassen Parameterspeicherung, Datenspeicherung, Berichtsanalyse, Statistik und mehr.

◆ Es kann mit Spulen verschiedener Strukturen mit geringen Abstandsanforderungen ausgestattet werden (die Auswahl der Sonden kann vollständig gemäß den Testanforderungen des Benutzers festgelegt werden) und es können verschiedene leistungsstarke und kostengünstige Detektionssonden (Punkt) flexibel und schnell angepasst werden Typ), flache, innere Abnutzung, äußere Abnutzung, Sattel, rotierende Ablenkung, Sortieren und andere Sonden).

◆ Das Instrument ist einfach, vernünftig und intuitiv zu bedienen.

◆ Wechseln Sie mit einer Taste schnell zwischen Chinesisch und Englisch, und passen Sie mehrsprachige Pakete schnell an.

◆ Das System kann in großem Umfang in der Kernenergie, Petrochemie, Metallurgie, Hochschuldidaktik, in Automatisierungsunternehmen, in der Herstellung von Autoteilen, in verschiedenen Labors und in anderen Branchen eingesetzt werden.

Technische Spezifikationen

◆ Erkennungskanal: 1-8 (nachhaltige Erweiterung nach Bedarf)

◆ Frequenzbereich: 10 Hz ~ 12 MHz, stufenlos einstellbar; mehrere unabhängige Frequenzen, einzelne Frequenz, 8 Frequenzoptionen (bis zu 16 Softwarefrequenzen pro Kanal);

◆ Das System basiert auf der WINDOWS-Entwicklung und wird permanent kostenlos aktualisiert.

◆ Verstärkungsbereich: 0.0dB ~ 99.0dB stufenlos einstellbar, Schrittweite: 0.1dB; Feineinstellung, schnelles Erhöhen / Verringern;

◆ Verstärkungsverhältnis: (X / Y) 0,1 ~ 10,0; stufenlos einstellbar, Feinabstimmung, schnelles Erhöhen / Verringern ；

◆ Rauschabstand ≥10 dB (bis zu 30 dB);

◆ Phasendrehung: 0 ~ 360 ° stufenlos einstellbar, Schrittweite: 1;

◆ Einstellbarer Pegel des Sondenantriebs (Erregung): 1 bis 16;

◆ Filterkoeffizient: 0-30000;

◆ Einstellbarer Erfassungsbereich, dh maximaler Messwert: 10 ~ 10000, Schritt 1;

◆ Hardware-Verstärkungsfaktor: 1 dB ~ 32 dB stufenlos einstellbar, Schritt: 1 dB;

◆ Mehrere Erregungsmodi: DP / DI; kann mit Differential-, Absolut- und verschiedenen kundenspezifischen Sonden konfiguriert werden;

◆ Sondennormalalarmfunktion (Ansichtsmodell)

◆ Schneller digitaler Abgleich;

◆ Die Anzeigemodi für durchgezogene Linien und Ausblendungen sind flexibel und optional.

◆ Ausblendungskoeffizient: 1 ~ 400;

◆ Digitale Filterung: Tiefpass (0Hz ~ 2000Hz) Hochpass (0Hz ~ 2000Hz); mit einem einzigartigen " digitale Filterung " das Störsignal vor Ort wirksam zu unterdrücken, um die Genauigkeit und Stabilität der Erkennung sicherzustellen;

◆ Stabilität: 16 Stunden ≤ 2 dB;

◆ Das Gebrauchsmuster hat die Funktion, die End- und Endschwanzsignale abzuschneiden und die Endtotzone des Endendes effektiv zu steuern.

◆ Die Alarmdauer kann eingestellt werden: 10 ms ~ 60000 ms, schrittweise 1 ms;

◆ Fehlende Rate: ≤0%, falsch positive Rate (fälschlicherweise als nicht konformes Produkt eingestuft) ≤1%;

◆ Stellen Sie genaue und zeitnahe Rückmeldungen zu den defekten Teilen bereit und führen Sie Tintenstrahlmarkierungen, Markierungspositionen, -längen usw. durch (Peripherieunterstützung erforderlich).

◆ Die Anzahl der Fehler und ihre Positionen automatisch aufzeichnen.

◆ Mit Verzögerungsmarkierung, Markierung mit fester Länge, Verzögerungsalarm und anderen Funktionen;

◆ Flexible interne und externe Taktauswahl;

◆ Markierungsgenauigkeit bis zu ≤ ± 10 mm (erfordert Unterstützung der Peripherie, abhängig von der Erkennungsgeschwindigkeit und den Anforderungen);

◆ Echtzeit-Software- / Hardware-Alarmausgabe, mehrere Alarmfenstermodi (kreisförmig, quadratisch, fächerförmig, benutzerdefinierter Typ), mit Alarm- und Voralarmfunktion und getrennte Signalausgabe;

◆ Einstellung der asymmetrischen Phasenalarmzone mit ungleicher Amplitude;

◆ Mehrere Anzeigemodi: Impedanz, Zeitbasis, AB-Sweep, 8-Frequenz-Sortierung, analoge 3D-Anzeige (abhängig von der Modellauswahl);

◆ Mit einer einzigartigen Zeitbasis-Alarmreferenzlinie, intuitivere Anzeige der Erkennungsdaten;

◆ Kann eine große Anzahl verschiedener Erkennungsprogramme und Testdaten speichern;

◆ Die Wiedergabeverlängerungsfunktion für Wirbelstromsignale kann die Amplitude, Phase und den Digitalwert des Fehlers messen.

◆ Auswahl des Hintergrunds des kartesischen Koordinatensystems und des Polarkoordinatensystems;

◆ Testberichte automatisch erstellen (einschließlich der Anzahl der Tests, des Testpersonals, der Testparameter, der Anzahl der bestandenen Tests und der Anzahl der Nichtkonformitäten usw.);

◆ Ein-Klick-Umschaltung zwischen chinesischer und englischer Betriebssystemsprache, keine Installation eines Betriebssystems oder einer Online-Hilfe erforderlich;

◆ Stromversorgung: 220 V / 110 V Wechselstrom;

◆ Arbeitstemperatur: 0 ° C ~ + 45 ° C, Lagertemperatur: -20 ° C ~ + 50 ° C, relative Luftfeuchtigkeit: ≤85%;

◆ Die Ebene für die Installation jedes Fehlerdetektors ist: 550 × 1000 mm2, und die Signalleitung kann entweder eine Seitenwand oder eine Unterseite sein.

◆ Größe und Gewicht des Aussehens: 500 * 500 * 180 mm (L * B * H), Gewicht: 5 kg   (ohne Anzeige)

◆ Optionale kleine Industriesteuerung, horizontale Industriesteuerung, Industriesteuerung mit 5 HE (mit Display)
