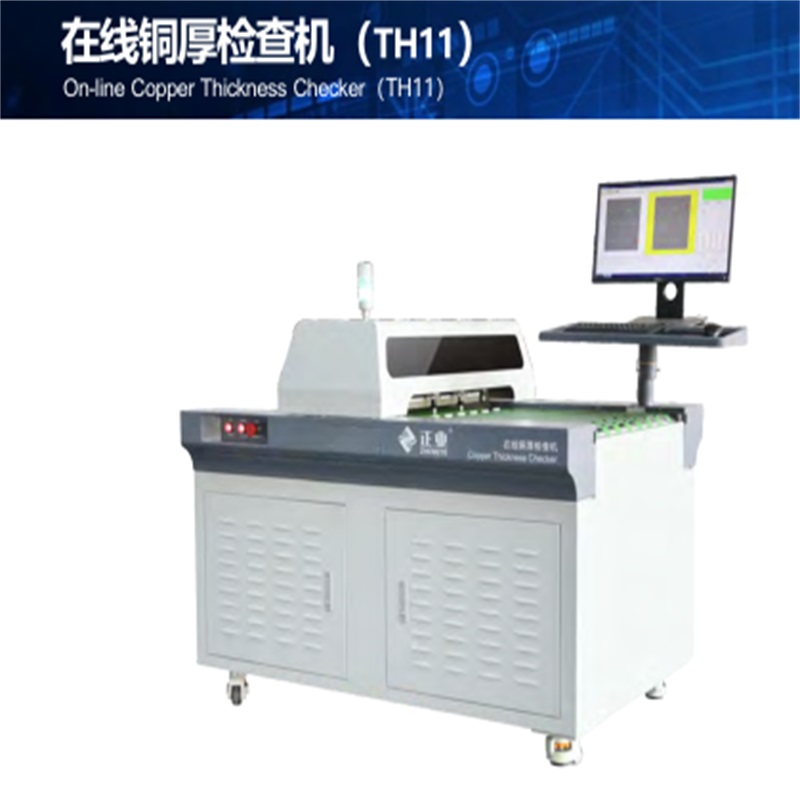

PCB   Online-Kupferdickenprüfung (TH11)

VERWENDUNGSZWECK

Die Online-Kupferdickenprüfmaschine eignet sich zur Messung der Kupferdicke auf der Oberfläche von Hart-, Einschicht- und Mehrschichtleiterplatten.

EIGENSCHAFTEN

1. Schließen Sie die Produktionslinie an: Überwachen Sie das MES-Andocken online und verhindern Sie die Produktion fehlerhafter Produkte.

2. Genaue Daten: Verbessern Sie die Testeffizienz und reduzieren Sie die Anzahl menschlicher Aufzeichnungen und Testfehler.

3. Ursprüngliche Positionierungsmethode: patentiertes Design, doppelseitige Messung;

4. Stabile Leistung: ausgestattet mit fischer PC2 Host und ERCU N Kupfersonde;

5. Dicke der Testplatte: 0,050-12 mm, breiter Dickenbereich der anwendbaren Platte;

6. Automatisierung: Es kann drei automatische Be- und Entladesysteme unterstützen, um die Kosten zu senken und die Effizienz zu verbessern.

7. Testpunkte werden einfach per Eingabedatei bestätigt (Dateityp verfügbar: Gerber oder DRL).

TECHNISCHE PARAMETER

ARTIKEL                                                                       SPEZIFIKATIONEN

Messplattenfläche                                   200 mm × 220 mm - 650 mm × 620 mm

Dicke der Testplatte                                                   0,05 mm - 12 mm

Kupferdickentestbereich                                       0,1-120 um

Größe des Kupferdickentestbereichs                               > 10 mm × 15 mm

Testgenauigkeit                                                               ± 5%

Kupferdickentest Controller                       FISHER (MMS PC2 BU)

Kupfer-Dickenmesssonde                             FISCHER (PROBE ERCU N)

Effizienz testen                                           6 Punkte: 6-9S / Stk., 18 Punkte: 10-13S / Stk

Genauigkeit der Testpunktpositionierung                                         ± 3 mm

Testpunkt                                         1. Eingabedatei (Typ Dir) und suchen Sie die Testpunkte

2. Eingabedatei (Typ Gerber) und suchen Sie die Testpunkte

3. Durchschnitt von 5 Testpunkten oder 9 Testpunkten welche

kann per Software eingestellt werden

Plattformgeschwindigkeit                                                       6m / min, 12m / Mindest

Datenstatistik                                                                     Ja

Sammeln der Plattenfunktion                                                   Wahlweise

Arbeitsumgebungstemperatur                                     22 ± 3 ° C

Leistungsbedarf                                                   AC220V 50Hz

Luftversorgung                                                                   0,6-0,8 MPa

Leistung                                                                             2kW

Gewicht                                                                           500 kg

Aussehen Dimension (L × B × H)                 1536 × 1245 × 1420 mm (Plattform 900 mm)
