Online-Wirbelstromprüfsystem für Federstahldraht ECH7002

Projektübersicht

Kunden produzieren Federstahldraht.   Auf dem ist ein automatisches Online-Wirbelstrom-Fehlererkennungssystem installiert   Zeichenmaschine.

Erkennen von Werkstückinformationen

Name des Erkennungsobjekts                                 Federstahldraht

Material                                                       Metallmaterialien wie ferromagnetische Materialien

Abmessungsspezifikation                                     Φ2-40mm (Zwei Sätze Sonden- / Führungshülsen sind in diesem Bereich kundenspezifisch angepasst)

Schweißnahtbreite                                                 /

Länge                                                         Plattenmaterial

Biegungsgrad                                           1,5 mm / m (von der Erfassungsstation)

Rauheit                                                   Runde Oberfläche (abgeschrägtes Ende ohne konvexen Grat) ≦ 3,2, nr   Oxid-Skala.

Härte                                                     Schwerer

Erkennungsgeschwindigkeit                                           Empfohlen durch Geschwindigkeit speed 100m / min   Einstellbar

                                                                    (Instrumentenerkennungsgeschwindigkeit: 0,52-750 m / min)

Erkennungsteiltemperatur                           80 ° C

Erkennungsanforderung und   Genauigkeitsstandard

                                                                Executive Standard der Erkennung

Anzahl der Standard                                         Name des Standards                                                               Klasse

GB / T   11260-2008             Wirbelstromerkennungsmethode   für Rundstahl (durchgehend)                             Note 2

GB / T 14480-2015             Gerät zur zerstörungsfreien Prüfung       Eddy   Aktuell   Testen   Ausrüstung                         /

Technische Parameter des Systems

Name des Systems: Online-Wirbelstromprüfsystem für Federstahldraht

Typ: ECH7002

Erkennungsmethode:   Zweikanalige Durchgangserkennung

Steuermodus: Automatisch + Manuell

Instrument und Sonde: Wirbelstrominstrument; Zweikanaliger digitaler Wirbelstromprüfkopf mit hoher Intelligenz

Erkennungsplattform: Unabhängig entwickelte Core-Erkennungsplattform

Kurze Einführung in die Erkennungsoperation:

Passen Sie die technischen Parameter und Standardmuster des Fehlerdetektors gemäß den Prüfanforderungen an.

Passen Sie die Position von Sonde und Sonde gemäß den Werkstückspezifikationen an.

Das Fehlererkennungssystem erkennt das Werkstück, Alarme und Markierungen.

Federstahldraht kann während des Prozesses durch Abschalten repariert werden;

Die Aufzeichnung, Speicherung und Analyse der Daten erfolgt durch den Fehlererkennungs-Host.

Fehlererkennungsbericht automatisch erstellen.

Wichtige Parameter des Systems

Name                                                 Technische Parameter                                               Bemerkungen

Blinden Bereich beenden                                             ≦ 500 m                                                 Abhängig von der Testgeschwindigkeit

Stabilität                                               Nach 16 Stunden ≦ 2dB                                               Testprobe

Genauigkeit des Jet-Drucks                               ± 50 mm                                                         Testprobe

Omissive Urteilsrate                               0%                                                             Testprobe

Fehlerrate                                           ≦ 2%                                                           Testprobe

Testgeschwindigkeit                                     Empfohlen durch Geschwindigkeit speed 100m / min                       Testprobe

                                        Einstellbar   (Instrumentenerkennungsgeschwindigkeit: 0,52-750 m / min)

Principl e von Through   Ty pe Wirbelstromprüfung

Bei der Wirbelstromerkennung wird ein magnetisches Wechselfeld durch Annäherung des Leiters an die Spule mit Wechselstrom (als Sonde bezeichnet) erzeugt. Das magnetische Wechselfeld durchläuft den Leiter und erzeugt mit ihm eine elektromagnetische Induktion und baut im Leiter einen Wirbelstrom auf. Der Wirbelstrom im Leiter erzeugt auch ein eigenes Magnetfeld. Der Effekt des Wirbelstrommagnetfelds ändert auch die Stärke des ursprünglichen Magnetfelds, was zu einer Änderung der Spulenspannung und der Impedanz führt. Wenn daher Defekte auf oder in der Nähe der Oberfläche des Leiters auftreten oder sich das gemessene Metallmaterial ändert, wird die Stärke und Verteilung des Wirbelstroms beeinträchtigt, und die Änderung des Wirbelstroms bewirkt die Änderung der Spannung und Impedanz der Erfassungsspule. Entsprechend dieser Änderung kann das Vorhandensein von Leitermängeln und die Leistung von Metallmaterial bekannt sein.

Allgemeine Beschreibung des Systems

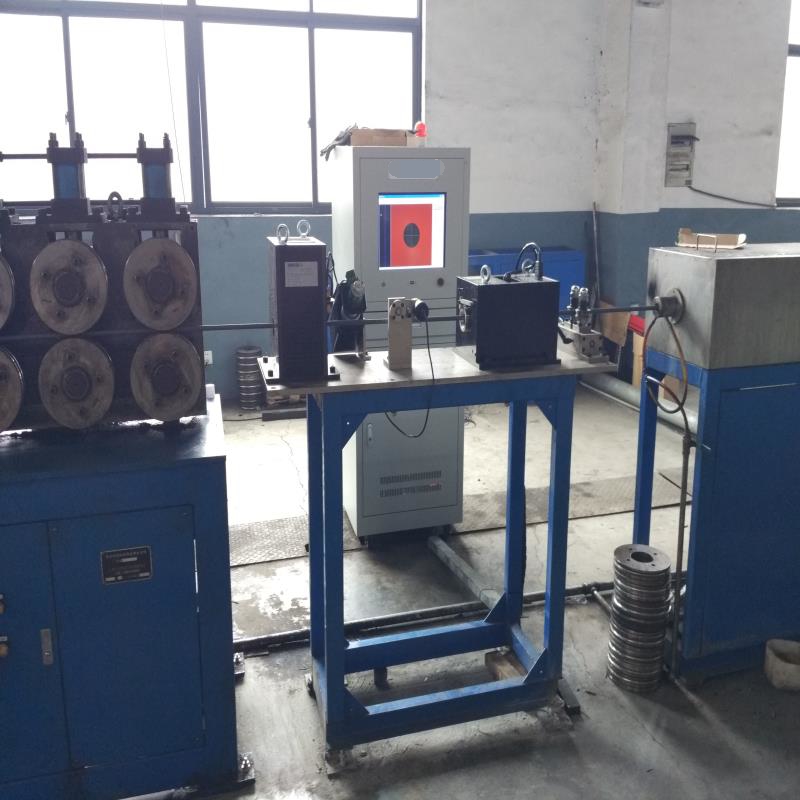

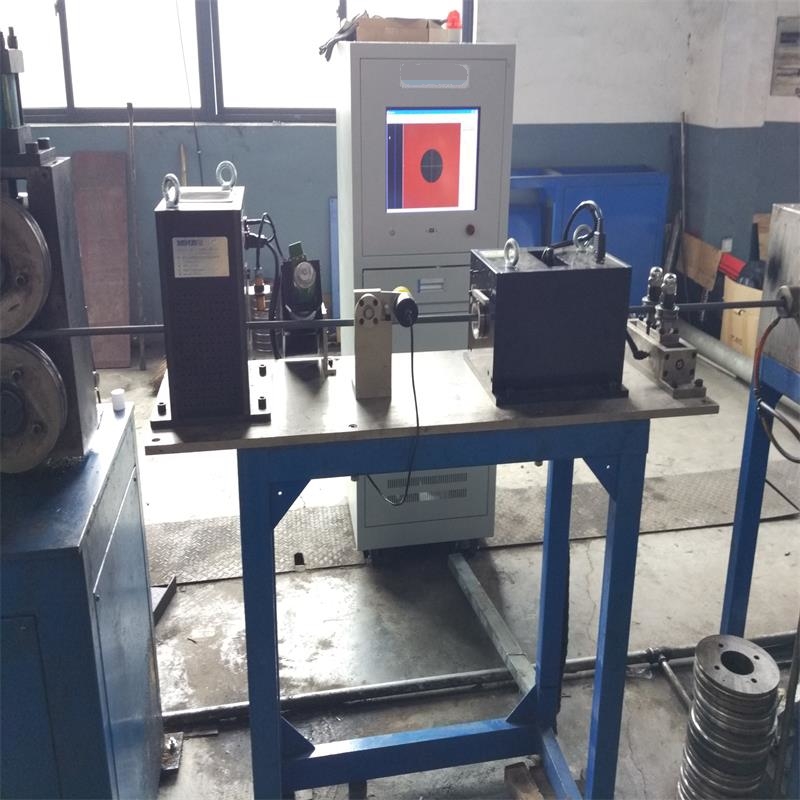

Das Online-System umfasst einen intelligenten digitalen Zweikanal-Fehlerdetektor, eine kundenspezifische Erkennungsplattform (einschließlich magnetischer Sättigungs- und Entmagnetisierungsgeräte), ein Durchgangserkennungsgerät, eine Sonde, ein Alarmsystem, ein Markierungssystem, eine kundenspezifische Originalerkennungssoftware und ein Automatisierungsmodul.

Workflow des Systems

In diesem Projekt werden die technischen Parameter des Fehlerdetektors gemäß den Prüfanforderungen angepasst. Die Standardprobe wird geprüft. → Das Werkstück gelangt gleichmäßig durch den vorderen und hinteren Spannmechanismus. → Erfassungssonde   Automatisch erkennen → Erkennung beendet →   automatischer Alarm   und markieren Sie die Erkennung, wenn das System einen Werkstückdefekt erkennt → Ausgangssignal   Abschalten und Schleifen zur Produktionsorganisation während des Testprozesses → Datenaufzeichnung, -speicherung und -analyse werden vom Fehlererkennungs-Host durchgeführt   und andere Werke. Es kann eine 100% ige Abdeckungserkennung erreicht werden. Und es kann automatisch das generieren   Erkennung   Bericht für die Dienstortung   Situation: Erkennung   Charge, Menge, gute Produkt- / Abfallrate usw.
