Online-Wirbelstromprüfsystem für gerade geschweißte Edelstahlrohre ECN1002 / EFN1002

Projektübersicht

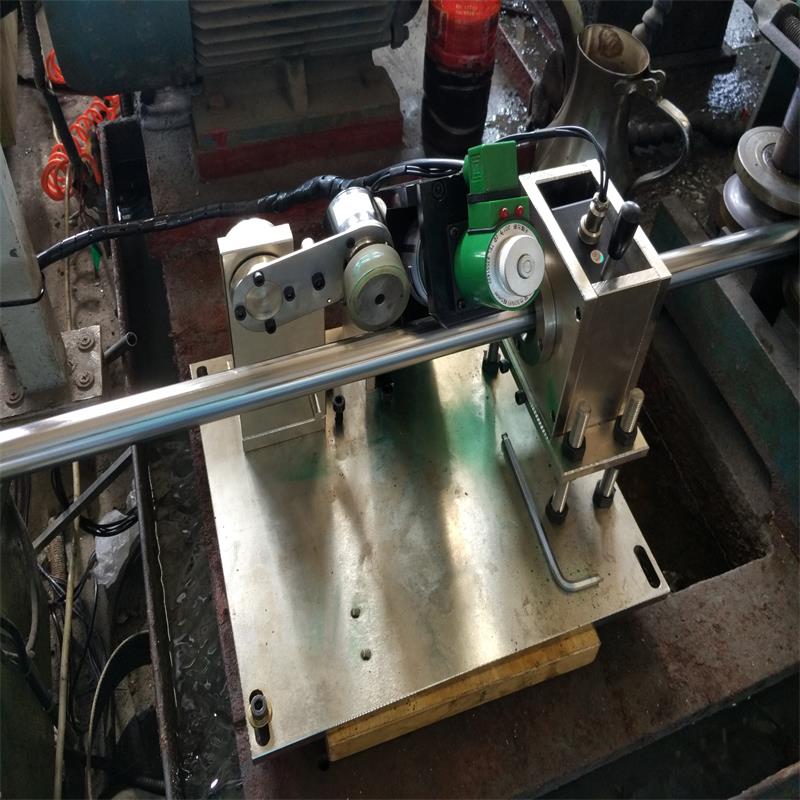

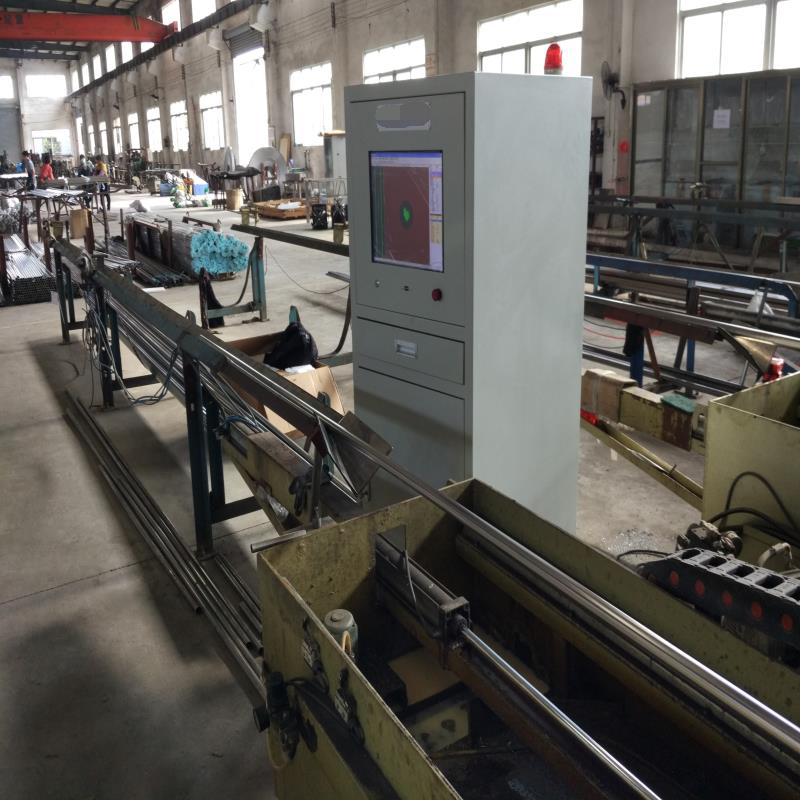

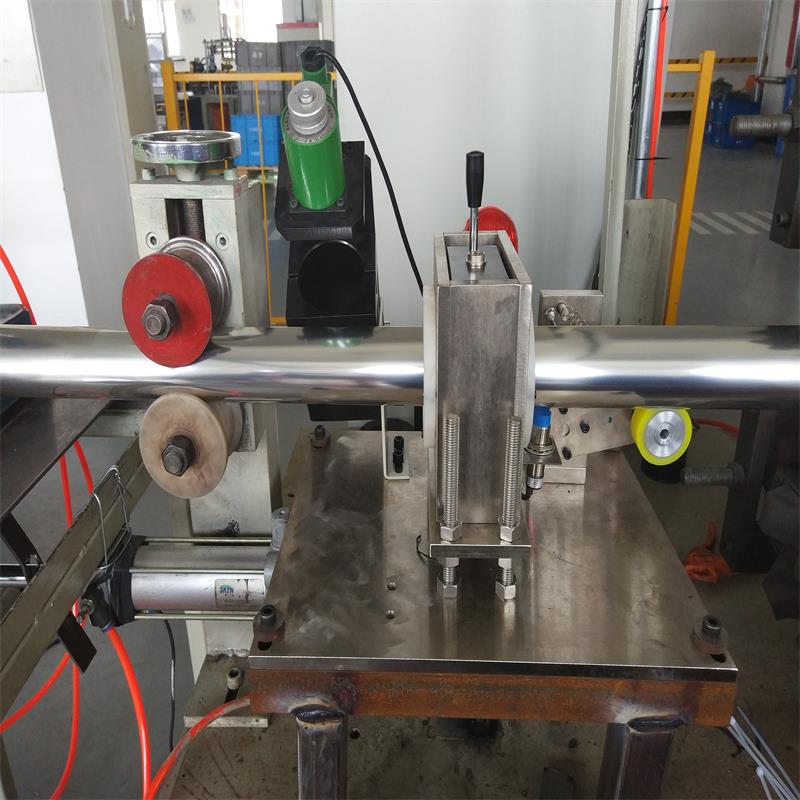

◆ Kunden produzieren gerade geschweißte Edelstahlrohre. Ein automatisches Wirbelstrom-Fehlererkennungssystem ist in der geschweißten Rohrmaschine installiert.

◆ Eigenschaften des Argon-Lichtbogenschweißens / Plasmaschweißens: Dieses Schweißverfahren wird hauptsächlich für längsgeschweißte Rohre aus Edelstahl und Titanlegierung verwendet. Die allgemeine Schweißgeschwindigkeit ist niedrig (0,52-10 m / min).

◆ Die optimale Erfassungsgeschwindigkeit eines normalen Wirbelstrom-Online-Fehlerdetektors ist > 5 m / min. Der Wirbelstrom-Fehlerdetektor mit extrem niedriger Geschwindigkeit löst wirklich das Problem der langsamen Online-Erkennung des Argon-Lichtbogen- / Plasmaschweißens. Die niedrigste Erfassungsgeschwindigkeit beträgt 0,5 m / min. Die Erkennungsempfindlichkeit und das Verhältnis von Leistung zu Geräusch übertreffen die einschlägigen nationalen Normen.

◆ Option der Durchgangserkennung / Sattelerkennung: Es wird empfohlen, die Durchgangserkennung in der Spezifikation von φ0-40 zu verwenden. Der Vorteil ist, dass die Schweißnaht und der Rohrkörper erkannt werden können. Der Nachteil ist, dass jede Spezifikation mit einer Sonde und einer Führungshülse ausgestattet sein muss. > φ40 empfohlene Sattelsonde, eine Sonde kann einen weiten Bereich von Spezifikationen abdecken, ein bestimmter Bereich von Spezifikationen muss die Sonde nicht ersetzen. Es können nur Schweißpositionsfehler erkannt werden.

◆ Für die Erkennung von quadratischen und speziell geformten Rohren wird hauptsächlich der Satteltyp verwendet.

Erkennen von Werkstückinformationen

Name des Erkennungsobjekts                               Gerade geschweißtes Edelstahlrohr, Rundrohr

Material                                                               Edelstahl (2er, 3er, etc.)

Abmessungsspezifikation                                                         0-40

Schweißnahtbreite                                               Ø0-5mm, Schweißwinkelabweichung von 5 mm ist akzeptabel

Länge                                           Online-Fehlererkennung der Länge, des fliegenden Sägeschnittrohrs oder der Spule nach der Fehlererkennung

Biegungsgrad                                               1,5 mm / m (von der Erfassungsstation)

Runder Abschluss                                                         Rundrohr Ø 0,1 mm

Rauheit                                                     Rohrwand und Schweißnaht (mit Graten) ≦ 3.2

Härte                                                                             Schwerer

Online-Geschwindigkeit                                 Schweißgeschwindigkeit: 0,50 bis 750 m / min   (Instrumentenerkennungsgeschwindigkeit: 0,52-750 m / min)

Erkennungsteiltemperatur                               80-100 ° C oder normale Temperatur

Erkennungsanforderung und   Genauigkeitsstandard

                                                                Executive Standard der Erkennung

Anzahl der Standard                                         Name des Standards                                                                   Klasse

GB / T 14480-2015             Gerät zur zerstörungsfreien Prüfung     Eddy   C urrent   T esting   E Ausrüstung                         /

GB / T 7735-2016               Automatische Wirbelstromprüfung für nahtlose und geschweißte Stahlrohre                 Die höchste Note

                                          (ausgenommen Unterpulverschweißen) Defekte

Technische Parameter des Systems

Name des Systems: Online-Wirbelstromprüfsystem für gerade geschweißte Edelstahlrohre

Typ: ECN / EFN1002

Erkennungsmethode: Zweikanalige Online-Wirbelstromerkennung

Steuermodus: Automatisch + Manuell

Instrument und Sonde: Wirbelstrominstrument; Zweikanaliger digitaler Wirbelstromprüfkopf mit hoher Intelligenz

Erkennungsplattform: Unabhängig entwickelte Core-Erkennungsplattform

Kurze Einführung in die Erkennungsoperation:

Passen Sie die technischen Parameter und Standardmuster des Fehlerdetektors gemäß den Prüfanforderungen an.

Passen Sie die Position von Sonde und Sonde gemäß den Werkstückspezifikationen an.

Das Fehlererkennungssystem erkennt das Werkstück, Alarme und Markierungen.

Stellen Sie die Schweißausrüstung (Form, Schweißnaht) entsprechend dem Alarm ein;

Die Aufzeichnung, Speicherung und Analyse der Daten erfolgt durch den Fehlererkennungs-Host.

Fehlererkennungsbericht automatisch erstellen.

Wichtige Parameter des Systems

Name                                                 Technische Parameter                                               Bemerkungen

Blinden Bereich beenden                                             ≦ 50m                                                 Abhängig von der Testgeschwindigkeit

Stabilität                                               Nach 16 Stunden ≦ 2dB                                             Testprobe

Genauigkeit des Jet-Drucks                               ± 50 mm                                                         Testprobe

Omissive Urteilsrate                               0%                                                             Testprobe

Fehlerrate                                           ≦ 2%                                                           Testprobe

Testgeschwindigkeit                                           0,50 bis 750 m / min                                       Es hängt davon ab   Kunden   Schweißgeschwindigkeit,

                                            Argon-Lichtbogenschweißen   wird angepasst   gemäß               Die schnellste Geschwindigkeit kann 750 m / min erreichen

                                            zur Schweißgeschwindigkeit des Kunden.                                       (Dieses Projekt ist Edelstahl Argon

                                                                                                                              Bogen   Schweißen ist die Geschwindigkeit   Langsamer)

Prinzip der Durchgangsprüfung

        Bei der Wirbelstromerkennung wird ein magnetisches Wechselfeld durch Annäherung des Leiters an die Spule mit Wechselstrom (als Sonde bezeichnet) erzeugt. Das magnetische Wechselfeld durchläuft den Leiter und erzeugt mit ihm eine elektromagnetische Induktion und baut im Leiter einen Wirbelstrom auf. Der Wirbelstrom im Leiter erzeugt auch ein eigenes Magnetfeld.
