PCB   UV-Laserschneidanlage

(JG16 / JG16C / JG18 / JG15A)

VERWENDUNGSZWECK

Die Maschine wird zum Schneiden, Öffnen des Fensters und Freilegen von CVL / FPC / RF- und dünnen Mehrschichtplatten sowie zum Schneiden einer Vielzahl von Substraten wie Keramik, Silizium usw. verwendet.

EIGENSCHAFTEN

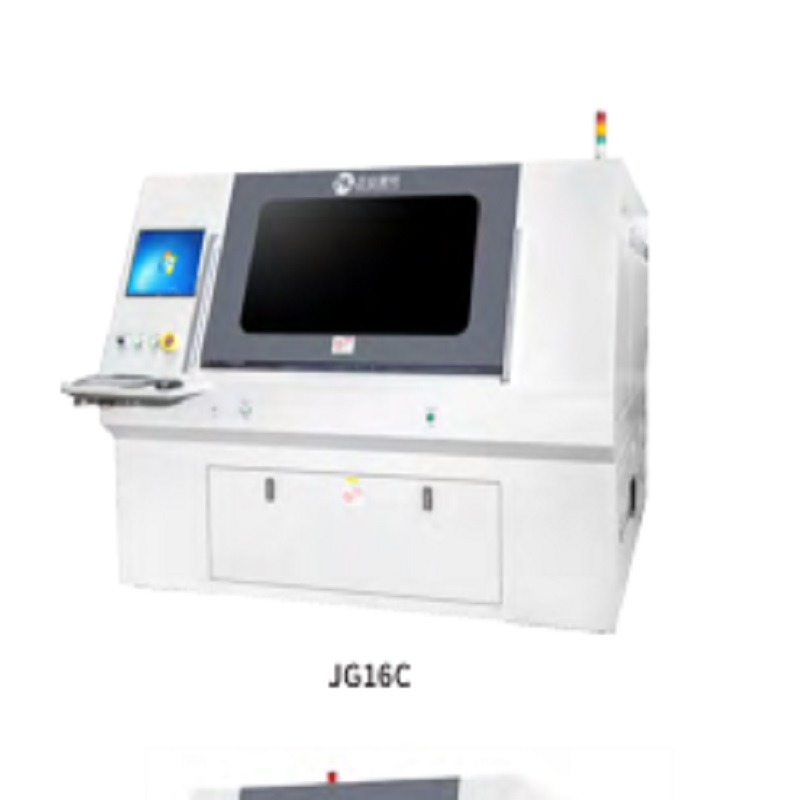

JG16 / JG16C

1. Zwei Tische, um nacheinander zu arbeiten, keine Vorbereitungszeit, hohe Verarbeitungseffizienz

2. Vorschaufunktion vor der Verarbeitung, um Probenschäden zu vermeiden

3. Barcode-Markierungsfunktion

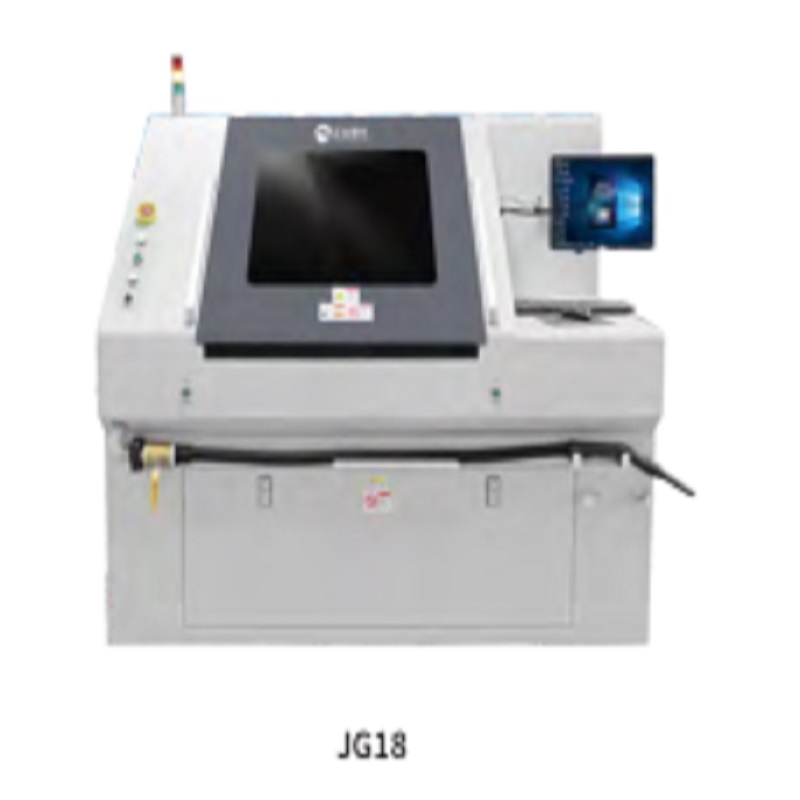

JG18

1. Der größte Tisch für Laserschneidmaschinen in der Leiterplattenindustrie

2. Vorschau-Funktion vor der Verarbeitung, um eine Beschädigung der Probe zu vermeiden

3.   Barcode-Markierungsfunktion

TECHNISCHE PARAMETER

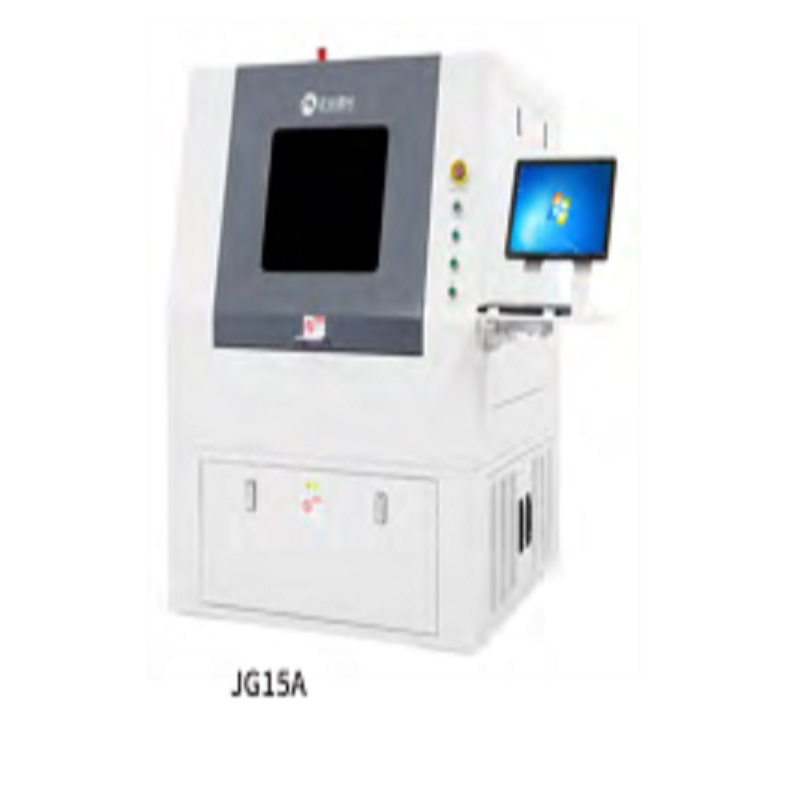

Artikel                               JG16                       JG16C                         JG18                     JG15A

Wellenlänge                                                                 355nm

Laserleistung                                             Standard 10 W, optional 15 W

Laserfrequenz                                                     30-120kHz

Maximal

Verarbeitungsgröße         500 × 400 mm               650 × 550 mm             720 × 540 mm         520 × 420 mm

                              Doppelplattform         Doppelplattform

Maximal

Arbeitsgeschwindigkeit                                           800 mm / s                                                 500 mm / s

Positionierung

Genauigkeit der Tabelle                                         ± 3 μm                                                       ± 4 μm

Wiederholen Sie die Positionierung

Genauigkeit der Tabelle                                         ± 1 μm                                                       ± 2 μm

Gesamtgenauigkeit

ZHENGYE-Bedingungen                                                 ± 20 μm

Lichtpunkte                                                                 20 ± 5 μm

Scanbereich                                     45 mm × 45 mm                                           40 mm × 40 mm

Datei Format                                                 * .gbr & * .dxf & *.legen

Elektrische Energie                                                                                                   AC220V / 1,5 kW

Liefern                                     AC220V / 2kW; AC380V / 5.5kW                             AC380V / 1,5 kW

Maße

(L × B × H) (mm)         1850 × 1640 × 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 × 1300 × 1700

Gewicht                           2400 kg                 3600 kg                         2500 kg                 1500 kg

Umgebungstemperatur                                       2 ° C ± 2 ° C

Umgebungsfeuchtigkeit                                   ≤60% rF, nicht kondensierend

Bodenamplitude                                                     ≤ 5 μm

Bodendruck                                                     1000 kgf / m2
