The aktuelle Arbeit untersucht, wie viel groß (erbo/1 vs. erbo/15) und kleine (drei erbo/15-Varianten) Variationen der Legierungszusammensetzung beeinflussen ihre thermotastischen Eigenschaften beeinflussen. Erstes Ziel: Der Vergleich von zwei verschiedenen Legierungen (große Variation in Legierungszusammensetzungen) hilft dabei, sich in den Gesamtaufwand in Richtung einer Superlegierungs-Single--Crystal-Technologie zu bewegen, währende Teure und strategische Legierungselemente wie Re, die bekanntermaßen, um eine hohe Kriechstärke bereitzustellen, werdene ersetzen; d durch andere Elemente, ohne die mechanische Festigkeit zu gefährden. Die elastischen und kriechenden Eigenschaften sind in dieser Hinsicht beide wichtig. Es wurde vorgeschlagen, dass dies erreicht werden kann, indem das Pegel von Mo, Ti und W [34] erhöht wird. Ferner sind elastische Koeffizienten in der Hoch--temperatur-Engineering erforderlich, um Komponenten zu gestalten, die thermische Ermüdungsbelastung standhalten müssen. Daher wird in der vorliegenden Arbeit ein Anstrengung durchgeführt, um elastische Koeffizienten zu messen. Zweites Objektiv: Ein detailliertes Verständnis der Rolle einzelner Legierungselemente kannnur erhalten werden, wenn der Effekt eines bestimmten Elements untersucht wird. Der Vergleich der drei ERBO/15-Varianten hilft dabei. Drittes Ziel: Insbesondere das Potential der High-RESUTS-Dilatometrie als Verfahren zum Bestimmen hoher C-solvus-Temperaturen ist&erforscht. Zu diesem Zweck vergleichen wir experimentelle Ergebnisse für Temperaturen von C-SOLVUS, die durch hoch-&-Temperaturdilatometrie mit theoretischen Thermocalc-Berechnungen erhalten werden [35]. Die Qualität der Thermocalc-Vorhersagen wird durch Vergleichen seiner Vorhersagen für die chemischen Zusammensetzungen der mit 3D-Atom-Sonde (36] (3D-ATP) [36] und Transmissionselektronenmikroskopie (TEM) erhalten ]. Hoch-resolution Messungen der Wärmeausdehnung als ein Verfahren zu schaffen für die Bestimmung c&solvus stellt einen signifikanten Pro--gress in Superlegierung Technologie.--&

 Die Die Ergebnisse werden im Hinblick auf frühere Arbeiten erörtert, die in der Literatur veröffentlicht wurden. Bereiche, die weitere Forschungen erfordern, werden hervorgehoben.

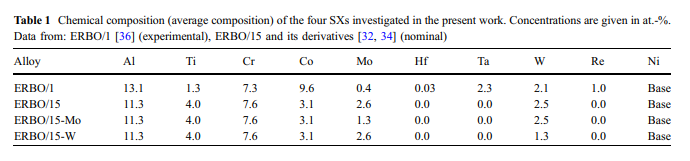

materials, experimente und -methoden Materialien: In der vorliegenden Arbeit werden vier Materialien untersucht. Ihrenominellen chemischen Zusammensetzungen sind in Tabelle 1 aufgeführt. Erbo

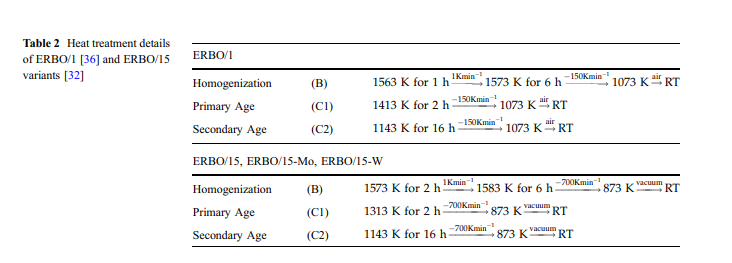

4-Legierungsart, Angaben zur Verarbeitung, mehreren Stufen-Wärmebehandlung und Mikrostruktur wurden elsewher/101 veröffentlicht. [32, 33, 36, 37]. Erbo-15 ist einniedriger&density-Auffang-Single#Crystal Ni/base-Superlegierung, der von Rettig et al. [34] Verwenden einernumerischen thermodynamischen Multi-Ncriteria-Optimierungsmethode. In der vorliegenden Arbeit vergleichen wir Erbo-15 mit zwei schlankeren ERBO-15-Varianten, die weniger W und weniger enthalten (Erbo-15-W und ERBO/15/MO). Die Wärmebehandlungsdetails der vier untersuchten Legierungen sind in Tabelle 2 dargestellt. Während Erbo/1 von Doncasters Präzisionsgussteilen in Bochum erhitzt wurde, wurden die Wärmebehandlungen der Erbo-15-Varianten in einem benutzerdefinierten/built-Vakuumwärmebehandlungsofen durchgeführt von carbolit gerero des Typs LHTM-/-/-100-20016 1g. Detaillierte Informationen zum Wärmebehandlungsverfahren werden in [32] dokumentiert und [36]. Die Elektronensondenmikroanalyse (EPMA) wurde unter Verwendung einer Elektronensonde microanalyzer SX 50 für ERBO1 und eine Feldemissionselektronen-Mikroproblem des Typs SXFiveFE für Erbo 15 und seine beiden Derivate sowohl von Cameca durchgeführt. Es ist bekannt, dass während der Erstarrung Legierungselemente von SXS in ihren Tendenzen variieren können, um dendritische und interdendritische Regionen zu trennen. Fig. 1 zeigt die Verteilungen der Elemente Al, Ti, Mo und W in der Mikrostruktur von Erbo15 in dem AScast-Zustand (obere Reihe, Fig. 1A-D) undnach der Homogenisierungswärmebehandlung (untere Reihe, FIG. 1e-h). Die untere Reihe von FIG. Fig. 1 zeigt, dass die große/Scale-chemische Heterogenität, die mit den Trennententladungen der Legierungselemente während der Erstarrung verbunden ist, während des Homogenisierungsschritts abgesenkt werden kann (Tabelle 2); Es verschwindet jedochnicht vollständig, wie es in Fig. 1 für W gesehen werden kann. 1h. Die Untersuchungselektronenmikroskopie (SEM) wurden unter Verwendung eines Leo Gemini 1530 SEM von Carl Zeiss AG durchgeführt, der mit einer Feldemissions-Pistole (FEG) ausgestattet ist, die bei 12 kV und einem Inlens-Detektor (Arbeitsabstand: 4,5 mm, Apertur: 30 mm) arbeitet.///--
