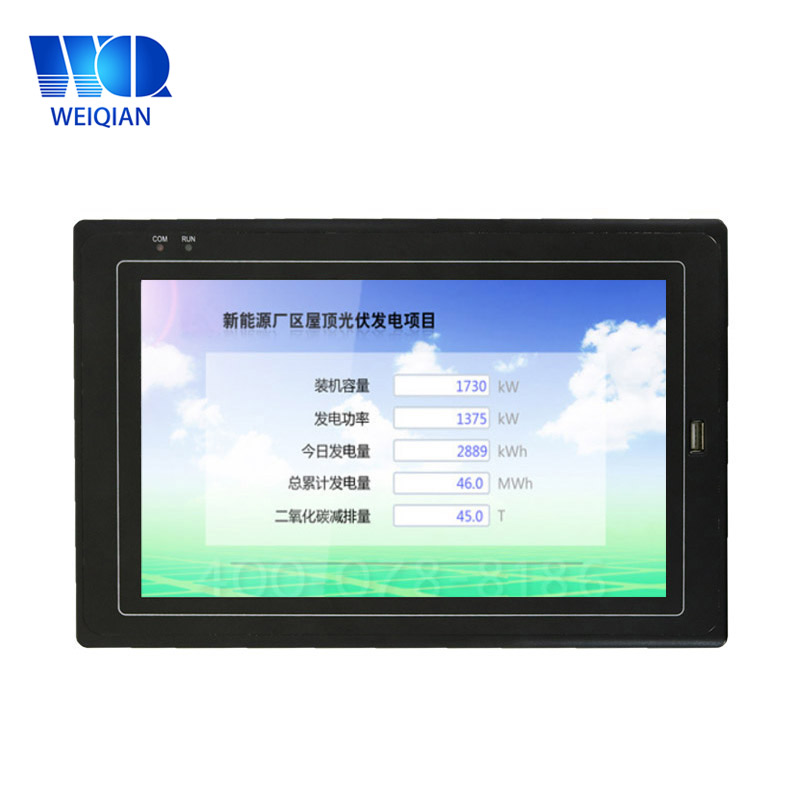

1.Parameters

Product Modell

WLT-102R-AP20

Basic Parameter

●CPUCortex A8 Architecturefrequency 1.0GHZ

● Memory512MB DDR3

● Flash256MB NandFlash

 Display Bildschirm

● Size10.2 inch

● Resolution800 × 480

● LED backlightlifetime>25000 Stunden

Touch Bildschirm

4-wire Widerstand Touchscreen

Hardware Interface

● 4 Kanal 3-wire RS-232 seriell Port(COM1COM2COM3COM4)2 Kanal(COM1COM2)multiplexing as RS-485 Bus.(serial Port mit isoliertem Modus als optional)

● 1 Kanal CAN-Bus.(optional)

● 1 Kanal USB Device interfaceSupport ActiveSync eine Verbindung zum PC zum Austausch von Daten und Debug-Anwendung.

● 3 -Kanal-USB-Host-SchnittstelleSupport übliche USB device wie Maus keyboard U Disketc.

● 1 Kanal 100M-Ethernet-Schnittstelle.

● 1 Kanal WIFI Modul innerhalb.(optional)

● 1 Kanal SD/MMC Schlitz.

● 1 Kanal 3,5mm Audio Ausgangsschnittstelle.

● 1 Kanal DC12V~24Vindustrial power Lösunghigher Zuverlässigkeit.

OS

Windows CE 6.0 R3

Defend Grad

IP65 (Vorne Panel)

working Environment

● power12V DC(12V als Empfehlungdie Bereich 12 V~24V)700mA

● working Temperatur-10~60 ° C

● working Luftfeuchtigkeit10~9 0% RH

Size

● structureplastic

● Panel Größe275 × 181(MM)

● Trepanning Größe266 × 171(MM)

 Application Bereich

● industrial Steuerdetection deviceinstruments und msecurity Überwachungmedical Instrumente und Apparate intelligent Terminals embedded hohe-end Anwendung.

● Support CAN-Bus-Netzwerk Bereitstellung.

 Software Support

● Flash Strom-down Schutzfunktion.

● IDE Visual Studio 2005/2008.net(.net 2.0 Compact)EVC++Labview development.

● Einfache den Benutzer-defined Startbildschirm wechseln.

● Support Anzeigebildschirm Drehung (degree 0/90/180/270)

2.Interface Definition

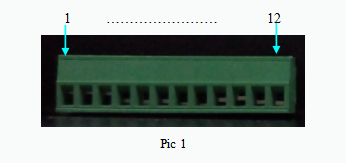

1. CANL

& sub2;. CANH

3. GND

4. COM3-RX von RS-232

5. COM3-TX von RS-232

6. COM4-RX von RS-232

7. COM4-TX  OF RS-232

8. COM2-485B

9. COM2-485A

10. GND

11. COM1-485B

12. COM1-485A

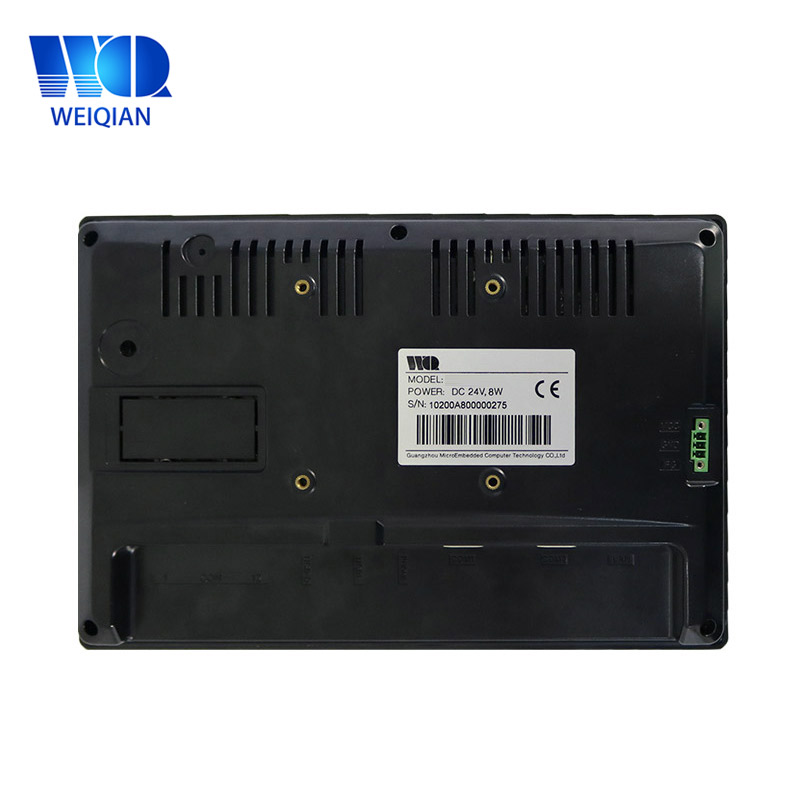

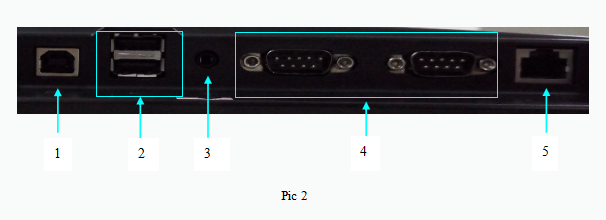

1. USB Slave Interface(USB Device)

2. USB Host Interface(USB host)

3. Audio output

4. RS-232( COM1COM2 ) (isolated)

5. 100M ethernet

2.1 RS-232 interface

4 KanäleSupport höchsten-Level Baudraten 115200bps. Die entsprechende Schnittstelle in Win CE Das System ist COM1~COM4.

2.2 RS-485 interface

Die entsprechend Port in WinCE Das System COM1COM2. Und COM1/COM2 ist ein Multiplexen von RS-232-Schnittstelle.

2.3 can Bus interface

Die Funktion Can-BUS Schnittstelle ist optional.Auch without 120 Ohm(& OHgr;) -terminalen WiderstandPL Angeben wenn bedürftig.

2.4 Power Interface

As in der Figur gezeigt

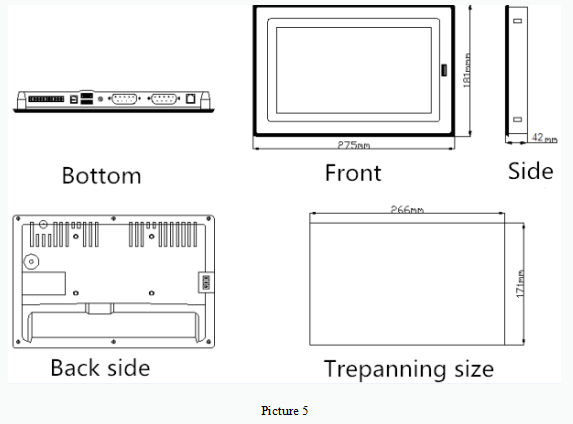

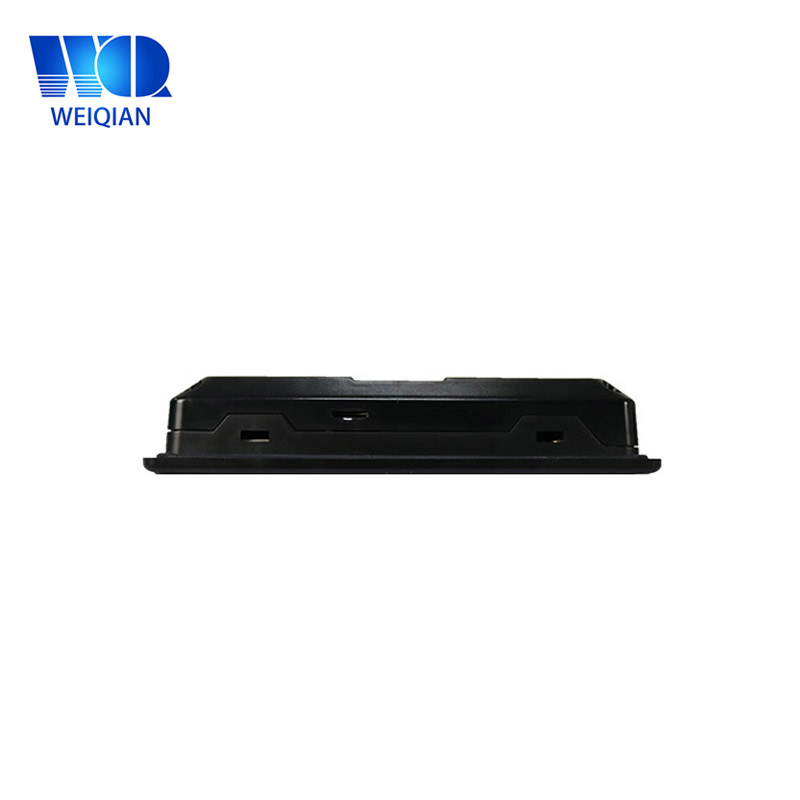

3.Exterior Größe

Exterior Größe275x181x42(MM)     Trepanning Größe266x171(MM)
