1.parameters

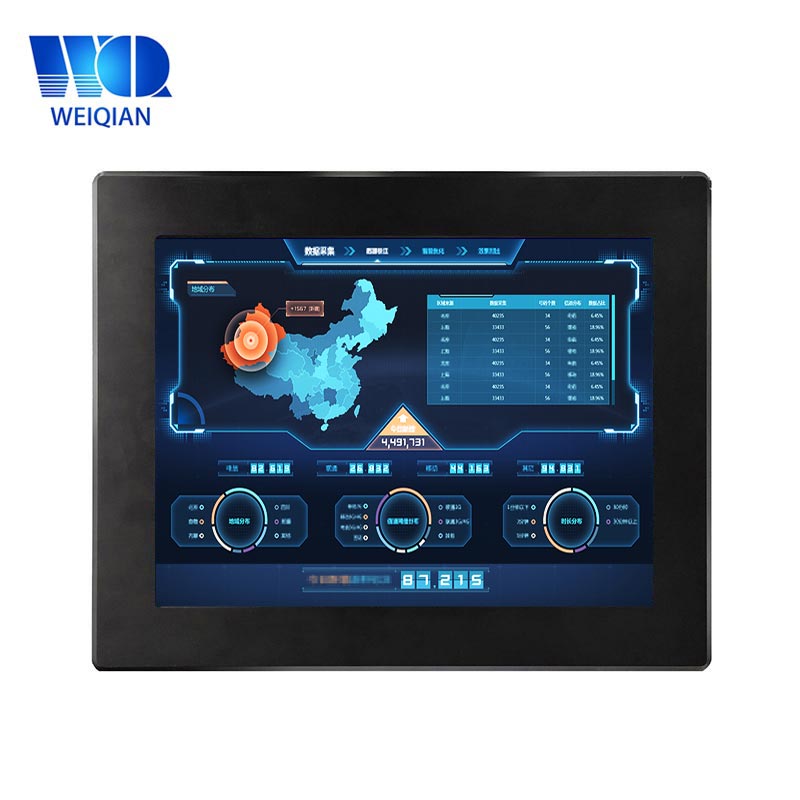

Product Modell

WLT-120R-AM20

Basic Parameter

● CPU: Cortex®-A8-Architektur; Frequency 1.0GHZ

● Memory: 512MB DDR3

● Flash  256MB NandFlash

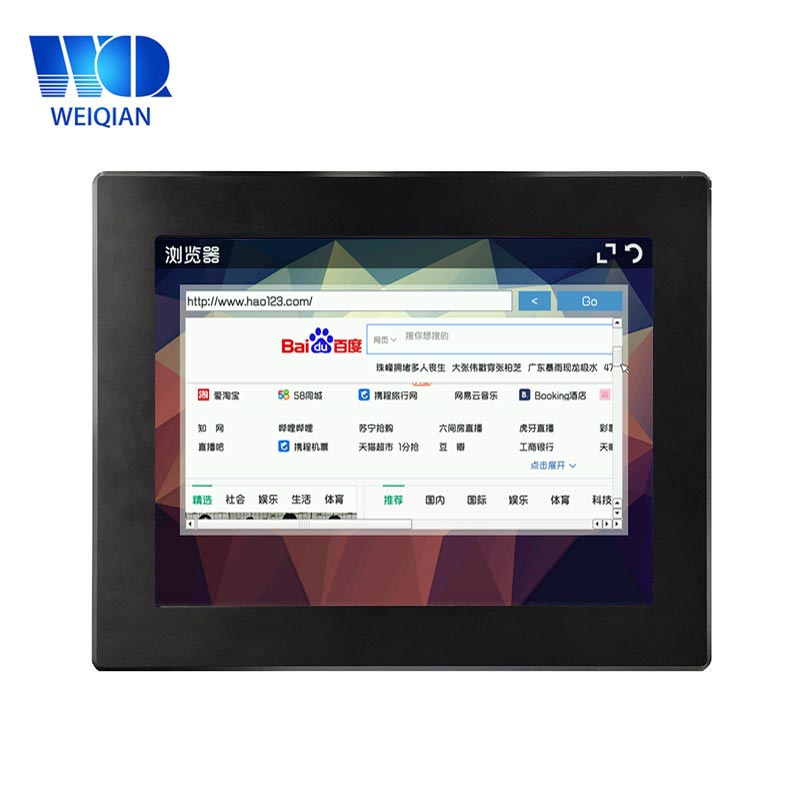

Display Bildschirm

● Size  12 inch

● Resolution  800 × 600

● Wide-temperature Typ  64K Farben oder Farben 260K

● LED backlight  lifetime>25.000 Stunden

Touch Bildschirm

Resistance Touch-Screen  driver innerhalb

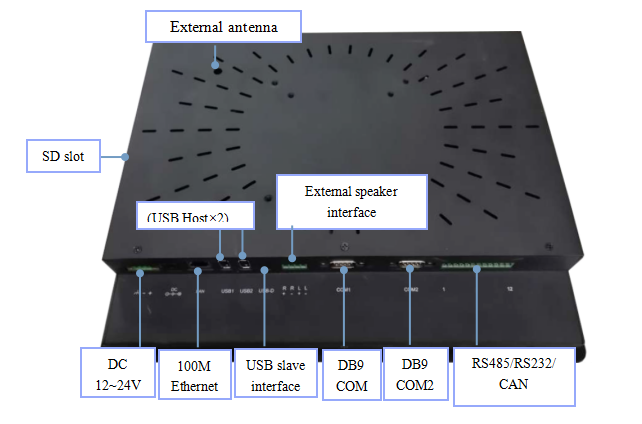

Hardware Schnittstelle

● 2 Kanal DB9 interface (COM1, COM2)

● 3 Kanal 3-wire RS-232 serial Port ( COM3  COM4  COM5)

● 2 Kanal RS-485 interface  COM1  COM2, Multiplexing als DB9 (COM1  COM2).

● 1 Kanal CAN-Bus, Multiplexing als COM5COM5 as-Standard.optional

● 1 Kanal USB device Interface  Support ActiveSync PC zum Austausch von Daten und Debug-Anwendung verbinden.

● 2 Kanal USB-Host-Schnittstelle  Support übliche USB device wie Maus , eine Tastatur, Platten U, etc.

● 1 100M-Ethernet-Schnittstellenkanal.

● 1 Kanal SD/MMC Schlitz, Unterstützung SD/MMC-Karte.

● 1 Kanal extern Lautsprecher Schnittstelle.

● 2 Kanal DC12V~24V  industria ● power Lösung  higher Zuverlässigkeit.

Achtung

When den seriellen Port angeschlossen ist, muss der GND Draht der beiden Vorrichtungen verbunden werden Verbrennen des seriellen Chip zu vermeiden und um die Kommunikation zu beeinflussen.

OS

Windows CE 6.0

Defend Grad

IP65 (Frontplatte)

working Environment

● power  12V-24V DC/3a

● working Temperatur  -10~60 ℃

● storage Temperatur: -20~80 ℃

● working Luftfeuchtigkeit   from10 bis 90% RH

Size

● shell Struktur  Metal

● panel Größe  319x259  MM

● trepanning Größe  305.2x244.8 MM

Application Bereich

● industrial control  detection device  instruments und m  security Überwachung  medical Instrumente und Apparate, intelligentes Terminals embedded hohe-end Anwendung.

● Support CAN b wir Network Deployment

Software Support

● Flash Power-down Schutzfunktion

● IDE:.. Visual Studio 2005/2008.net (.net 2.0 Compact)  Labview development

● Einfache den Benutzer ändern-defined splash Screen

● Support Anzeigebildschirm Drehung (Grad:.. 0/90/180/270)

2. Interface Definition

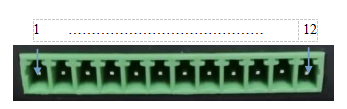

1.  COM5-TX OF RS-232   (CANL)     2. COM5-RX von RS-232   (CANH)

3. GND                          4. COM3-RX OF RS-232

5. COM3-TX OF RS-232             6. COM4-RX OF RS-232

7. COM4-TX OF RS-232             8. COM2-485B

9. COM2-485A                   10. GND

11. COM1-485B                  12 COM1-485A

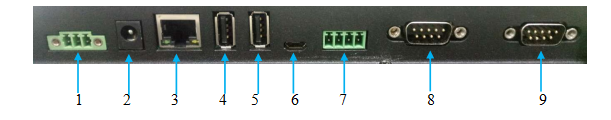

1. 3P  12-24V  -terminalen Stromeingangsschnittstelle         & sub2;.  12-24V power Adaptereingangsschnittstelle

3.  100M Ethernet Interface                        4.  USB Hostschnittstelle   USB host

5.  USB Slave-Schnittstelle   USB host                    6.  USB Slave-Schnittstelle   USB Device

7.  External Lautsprecher Schnittstelle                       8.   RS-232 COM1 Schnittstelle   isolated

9.  RS-232 ( COM2) interface   isolated

2.1 RS-232 interface

Level baudrate115200bps-  Die entsprechende Schnittstelle in WinCE System ist COM1 COM2  COM3  COM4  COM5.

2.2RS 485-interface

COM2, und Multiplexen als COM1/COM2 von DB9-Schnittstelle entspricht./

2.3can Bus interface

BUS Schnittstelle ist optiona ●, und Multiplexen als COM5. pls auch ohne Endwiderstand innen gibt einmal in Not-

2.4Power Interface

2.5External Lautsprecher Schnittstelle

 left Kanal OUTR +      2.   left Kanal   OUTR -

 right Kanal OUTL +     4.   right Kanal  OUTL -

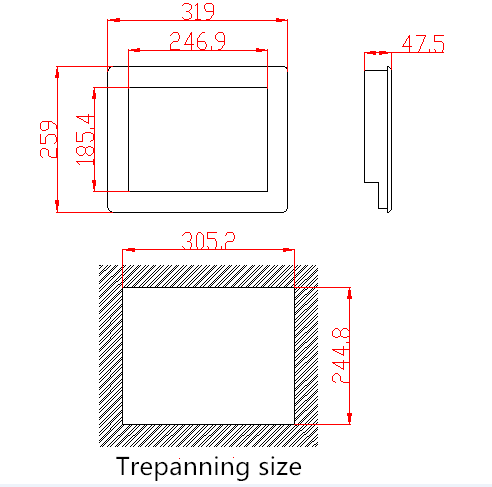

3.Exterior Größe

   319x259x47.5 MM    Trepanning Größe    305.2x244.8  MM
