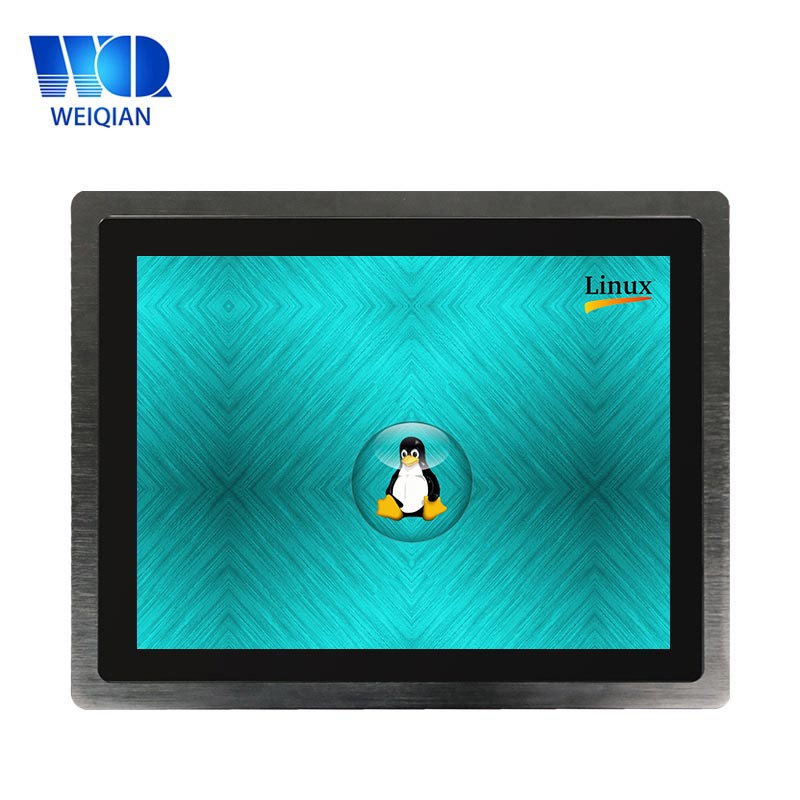

15 Zoll Linux Industrial Panel Computer

Veröffentlichungsdatum:2021-08-13 11:49

Fünf Vorteile von Produkten

  • Hohe Stabilität, 7x24 Stunden ohne Ausfallzeiten mit lüfterlosen CPU-Prozessor mit geringem Stromverbrauch und hoher Stabilität
  • Hohe Zuverlässigkeit, keine Handhabungsfehler sind erlaubt, und strenge Tests werden übergeben
  • Mit Selbstwiederherstellungsfunktion, um sich mit unerwarteten Situationen umzugehen, z. B. ununterbrochene Unterbrechung und Herunterfahren für lange Zeit
  • Kommunikationsschnittstelle geeignet für den industriellen Gebrauch, einfach zu erweitern
  • Sich an den industriellen Komplex und die raue Umgebung anpassen, z. B. starke, stoßfeste, feuchtigkeitsdichte, staubdichte, hohe Temperaturbeständigkeit

Produktdetails

1.Parameters

Product Modell

WLX-104R-AP20

Basic Parameter

● CPU: Cortex®-A8 Architektur ; Frequency 1.0GHZ

● Memory: 512MB DDR3

● Flash  256MB NandFlash

Display Bildschirm

● Size  10 .4 inch

● Resolution  800 × 600

● Wide-temperature Typ  64K Farben oder Farben 260K

● LED backlight  lifetime>25.000 Stunden


Touch Bildschirm

4-wire Widerstand Touchscreen

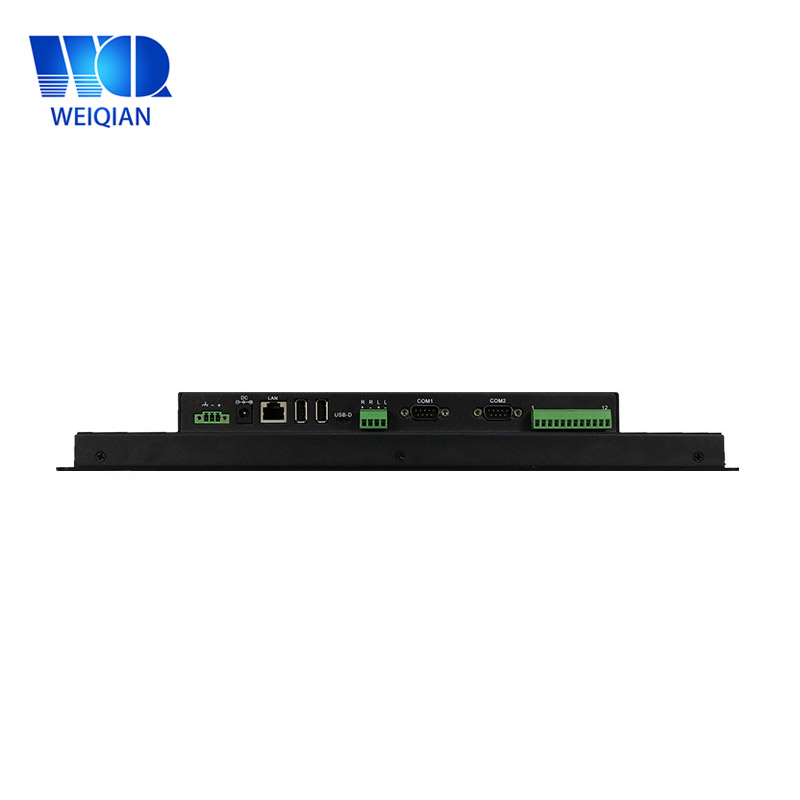

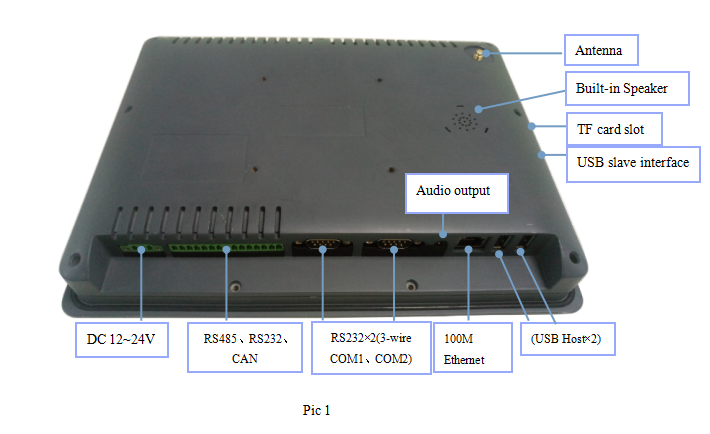

Hardware Schnittstelle

● 5 -Kanal-3-wire RS-232 serial Port (COM1, COM2, COM3, COM4, ​​ COM5) und 2 Kanal (COM1/COM2) sind Multiplexen OF RS-485 Bus, COM5 ist ein Multiplexen von CAN.

● 1 Kanal CAN-Bus.  optional.

● 1 Kanal USB device Schnittstelle.

● 2 -Kanal-USB-Host-Schnittstelle  Support übliche USB device wie Maus, Tastatur, U-Disk, etc.

● 1 Kanal 100M-Ethernet-Schnittstelle.

● 1 Kanal SD/MMC Schlitz, Support TF-Karte.

● 1 Kanal 3,5mm Audio Ausgangsschnittstelle.

● 1 Kanal aufgebaut-in Lautsprecher Schnittstelle.optional.

● 1 channe ● WIFI Antenne interface.optional.

● DC 12V~24V -Isolat d Industria ● power Lösung  higher Zuverlässigkeit.

● Built-in WIFI module. (optional)


Achtung

When die serielle Schnittstelle verbunden, wobei der Erdungsdraht der beiden Geräte angeschlossen werden Verbrennen des seriellen Chip zu vermeiden und um die Kommunikation zu beeinflussen.


OS

Linux

Defend Grad

IP65 (front panel)

working Umgebung

● power  DC 12V-24V /1A

● working Temperatur  -10~60 ℃

● storage Temperatur  -20~80 ℃

● working humidity from 10 bis 90% RH


Size

● shell Struktur  plastic

● power  DC 12V-24V   24V als Empfehlung

● panel Größe   280.9 × 212,3  MM

● trepanning Größe   268.6 × 200,1  MM


Application Bereich

● industrial controldetection device  instruments und m  security Überwachung  medical Instrumente und Apparate, intelligentes Terminals embedded hohe-end Anwendung .

● Support can Busnetz Bereitstellung.


Software Support

● Flash Strom-down Schutzfunktion.

● Support Eklipse, QT Creator, Arm Linux gcc/g++-Compiler, Shell-Programmierung, STL Bibliothek, python2.7 Entwicklung, Unterstützung JAVA/C/C++/C#, etc.

● Einfache den Benutzer ändern-defined splash Screen

● Support Anzeigebildschirm Drehung (Grad: 0/90/180/270).

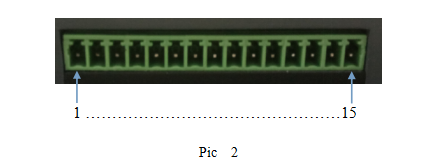

2 Interface Definition



1. COM1

485A-                        2. COM1 485B-

3 .. GND

                              4. COM2 485A-

5. COM2

485B-                        6. COM4 TX-OF RS 232-

7. COM4

RX-OF RS 232-                  8. COM3 TX von RS-232-

9. COM3

RX von RS-232-                 10. GND

11 . CANH

                            12. CANL

13.

 GND                             14. COM5 TX-OF RS 232-

15.

 COM5 RX-OF RS 232-


2.1RS 232-interface

4 Kanäle

  Support höchstenLevel Baudraten 115200bps. Die entsprechende Schnittstelle in Linux-System ist COM1-COM5. Speziell COM1 und COM2 mit 2 Nachrichtenart als RS~232 und RS-485,-COM5 hat 2 Nachrichtenart als RS 232 und CAN.-


2.2RS 485-interface

Die entsprechend Port in Linux-System ist COM1

COM2, die gleich UART-Port mit COM1/COM2 von RS/232-Schnittstelle ist. Auch ist ein 120 Ohm (Ω) Endwiderstand innen.-


2.3can Bus interface

Die Funktion der CAN

BUS Schnittstelle ist optional. Auch ist ein 120 Ohm (Ω) Endwiderstand zwischen CAN-und CAN+-


2.4Power Interface

As in der Figur gezeigt:.

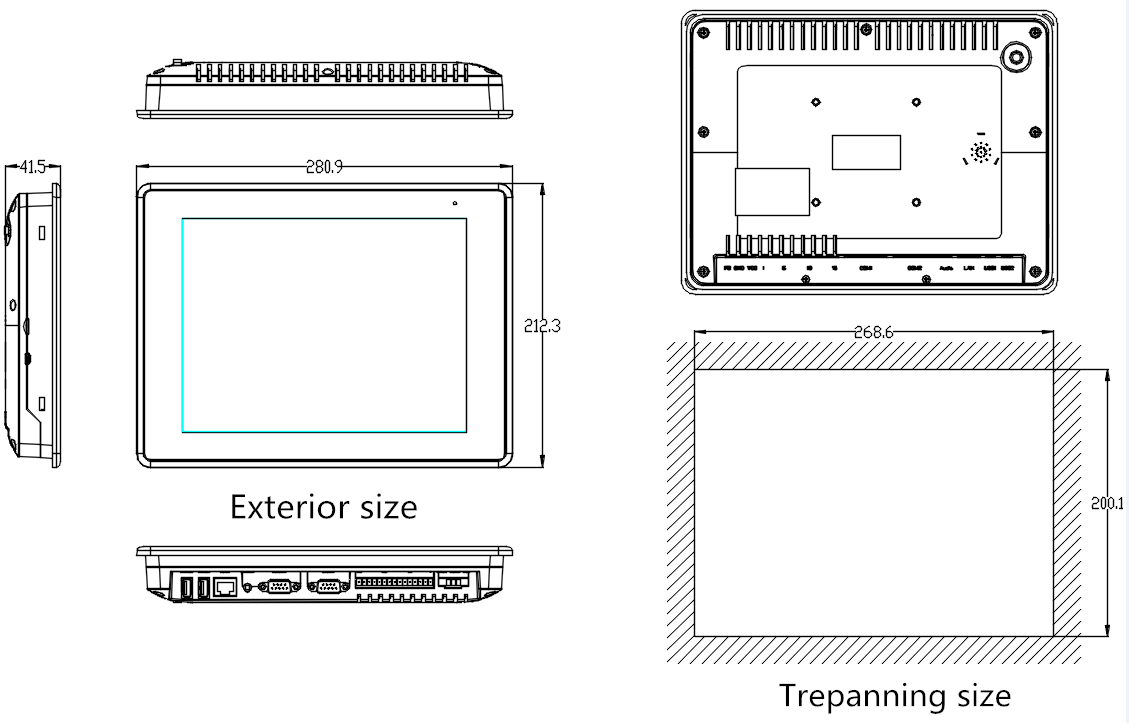

3.Exterior Größe

Exterior Größe

   280.9 × 212,3  MM   Trepanning Größe    268.6 × 200,1  MM
