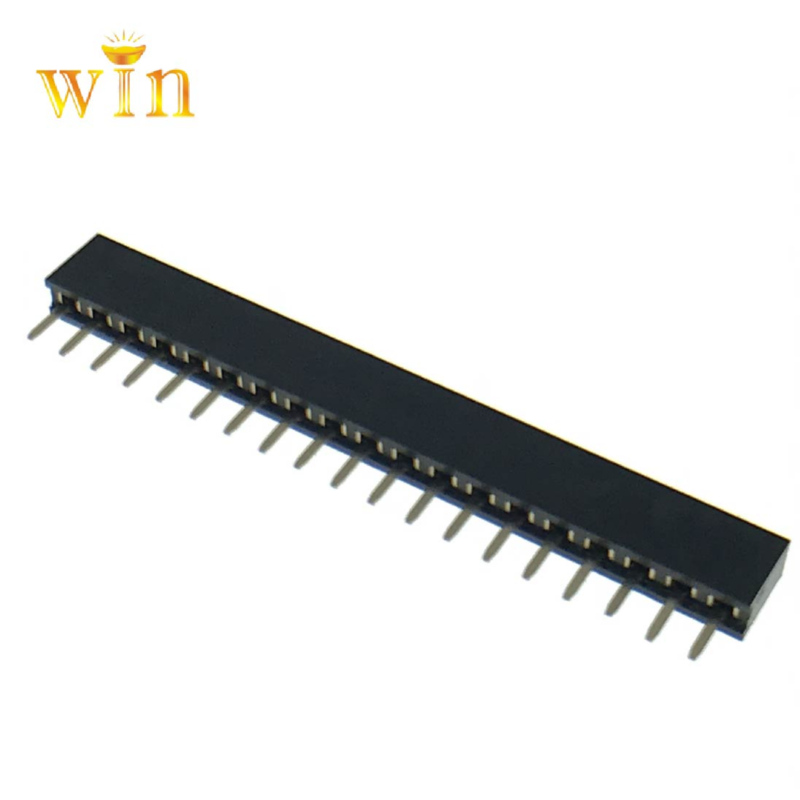

2.00MM (0,079'') PITCH FEMALE HEADER

SPECIFICATION

MATERIALS (Kontakte): Phosphor-Bronze, Gold oder Zinn (über Nickel) finish

MATERIALS (GEHäUSE): Standard oder Hochtemperatur-Kunststoff, bewerten UL94V-0 RoHS

CURRENT: 2A pro Kontakt

Maximale VOLTAGE: 500V AC

Contact RESISTANCE: 20m& OHgr;max

INSULATION BESTäNDIGKEIT: 1,000M& OHgr;min

OPERATING TEMPERATUR:-40 ℃ bis 105 ℃

MAX Verarbeitungszeit .: 230 (10 Sekunden 260 ℃) für 30~60 Sekunden ℃

DURABILITY: 300 Steckungen (Gold) oder 50 Steckungen (tin)

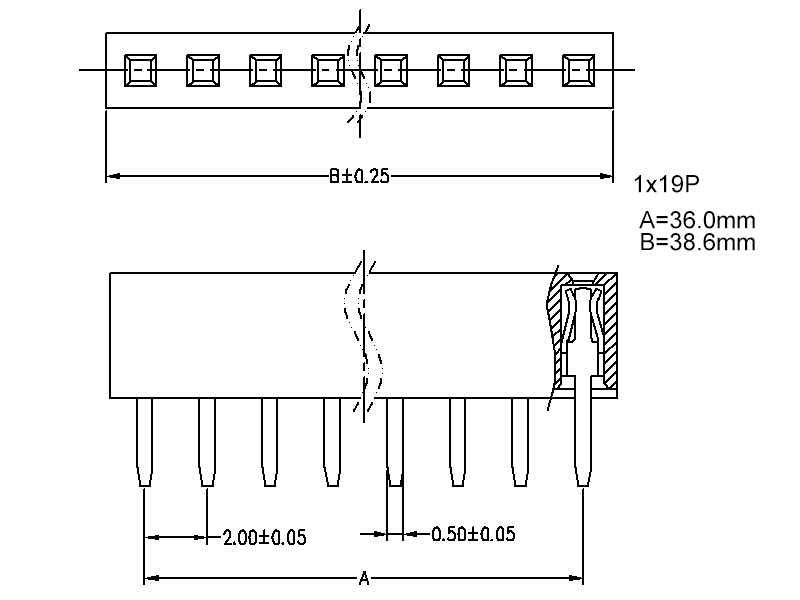

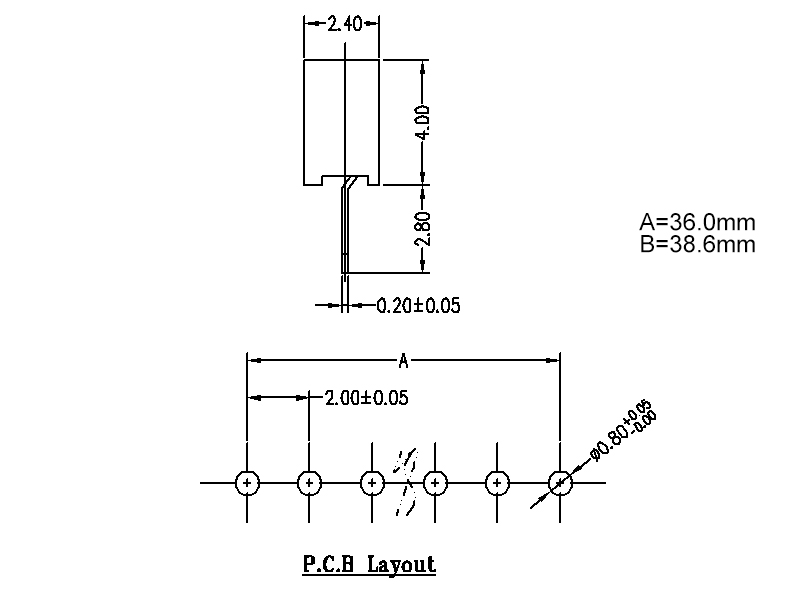

DRAWING

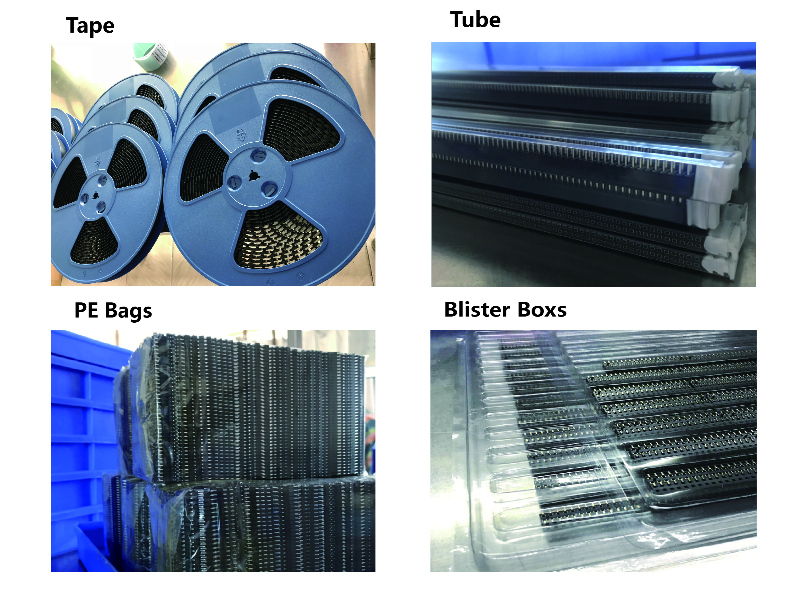

Package in Band: Dieser Art von Paket ist für die SMT-Anschlüsse, die Stifte aus Verformung
Die praktischen für die automatische Montage und Aufnahmeverarbeitung und sparen viel Arbeitskosten

Package in der Tube schützt. Dieser Art von Verpackung ist für viele Arten von Anschlüssen jenach Bedarf, diese Verpackungsverfahren geeignet besser schützt die Stifte von Verformung

Package in PE-Beutel:.Dieser ist die Common Verpackung, geeignet für Produkte where die Nadelnicht leicht verformt wird, ist der Nachteil, dass der Produktschutz klein ist, ist der Vorteil Kosteneinsparungen

Package in Blister-Box:.Commonly verwendet Verpackung, ein wenig ähnlich wie Blasenrohr Verpackung kann das Produkt besser stitch schützen.

Was ist Buchsenleiste (socket-Header)?

A female Header ist \\ Verbinder Na-Typ. Es ist \ Art universelle Anschlussvorrichtungna, dass in den Bereichen Elektronik, Elektrogeräte, Messgeräte Instrumentierung usw.

different Form von Buchsenkontakt weit verbreitet:

   im allgemeinen gibt es zwei Arten von Anschluss für die weibliche Kopfbaugruppe. Eine davon ist Y shaped Terminal, es hat zwei Kontaktpunkte für den Paarungs Drahtpins, werden wir diese Art zu verwenden, während der Montage Hoch p- lastic Buchsenleiste. Und das andere ist Ushaped Terminal, drei Kontaktstellen ist es eine gute Verbindung währendmachen-pairingwith Stiftleisten, dieses Terminal in der Regel für die Montage verwendet werden, umniedrige er ight Kunststoffmatrize Headers.

Was ist die Funktion des Buchse Header?

   Seine Funktion ist, um als eine Brücke zwischen blockiert oder isoliert Schaltungen in der Schaltung. Die Aufgabe des Tragen Strom- oder Signalübertragung ist in der Regel mit der Hauptplatine verwendet, um eine Platte zu bilden um board Verbindung; oder mit Elektronik Das Gurtzeug Enden werden zusammen verwendet, eine Platte zu bilden-um-wire Verbindung; sie können auch-to-board Verbindung unabhängig für Platte verwendet werden.--

Wie viele Modellenicht wir über Socket-Header?

   Da die Spezifikationen von verschiedenen elektronischen Produkten verwendet wird,nicht identisch sind, gibt es auch eine Vielzahl von Modellen für den weiblichen Kopf. Das Produkt kann in 2,54 mm, 2,00 mm, 1,27 mm, 1,00 mm, 0,8 mm entsprechend den Abstand (anderer spezieller Abstand auch angepasst werden, kann jenach Bedarf) unterteilt werden. According auf die Anzahl der Zeilen gibt es einreihige Buchsen Header, zweireihig Buchsenleiste, drei Reihen Buchsenleiste, etc. entsprechend dem Paket Nutzung gibt es Patch SMT, Plug in DIP (inline bend).-Es gleichzeitig, um mit den entsprechenden Stiftleisten zusammenzuwirken , verschiedene Größen des weiblichen Kopfes/can angepasst werden.
