1. Parameters

Product Modell

war-070C (R)-SN10

Basic Parameter

● CPUQuad-KCortex®-A9 Architektur;Frequency 1,4 GHz

● Memory:1GB DDR3

● Flash8GB

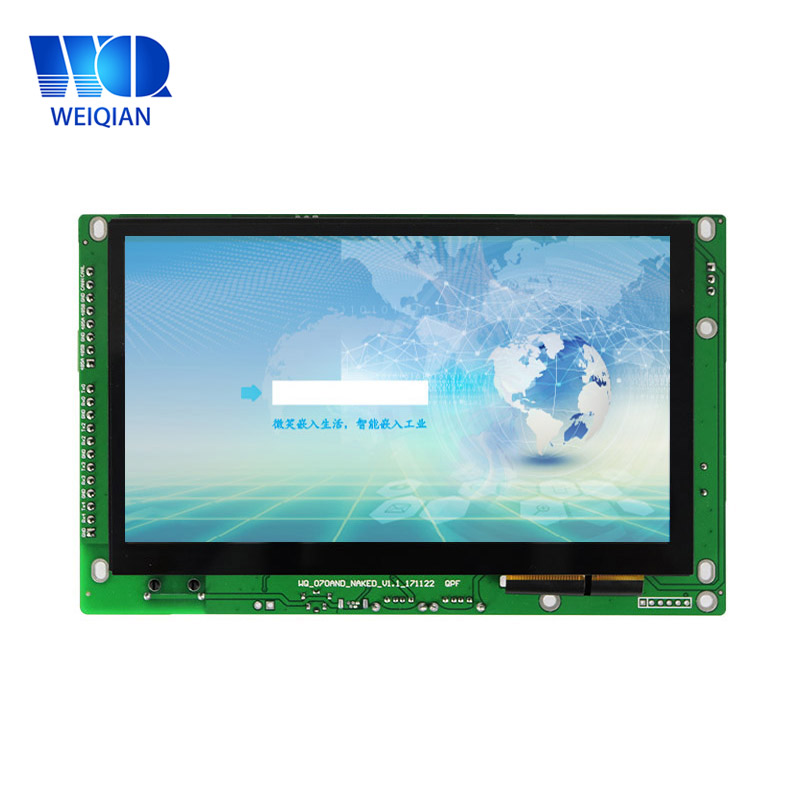

Display Bildschirm

● Size7 Zoll

● Resolution1024 × 600

● Wide-temperature Typ16000k Farben oder 24BITtrue Farben

● LED backlightlifetime>25.000 Stunden

Touch Bildschirm

Capacitance/Resistance Touchscreen

Hardware Interface

● 4 Kanal 3-wire RS-232 serial Port(COM1COM2COM3COM4)(Isolation als optionales)

● 2 Kanal RS-485 interface(COM1COM2)multiplexing as RS-232 (COM1COM2)(Isolation als optionales)

● 1 Kanal getrennt CAN-Bus-Schnittstelle. (optional)

● 1 Kanal USB Device interfaceSupport ADB connect zu PC zum Austausch von Daten und Debug-Anwendung.

● 2 -Kanal-USB-Host-Schnittstelle,Support übliche USB device wie MauskeyboardU disketc.

● 1 Kanal 100M-Ethernet-Schnittstelle.

● 1 Kanal SD/MMC SchlitzSupport Mini SD/MMC Karte.

● 1 Kanal 3,5mm earphone output interface.

● 1 Kanal-Lautsprecherschnittstelle (gebaut-in Leistungsverstärker8& OHgr;2W)(optional)

● 1 Kanal 4G-Modul.(optional)

● 1 Kanal WIFI-Schnittstelle. (optional)

● 1 Kanal DC12V~24Vindustrial power Lösunghigher Zuverlässigkeit.

A chtung

When die serielle Schnittstelle angeschlossenDie GND Draht der beiden Geräte muß verbunden werden, um den seriellen Chip zu vermeiden Brennen und Kommunikation zu beeinflussen.

OS

android 4.4.2/android 5.1

Defend Grad

/

working Umgebung

● powerDC 12V-24V(24V als Empfehlung)

● working Temperatur-10~60 ℃

● storage Temperatur-20~80 ℃

● working Luftfeuchtigkeit10~90% RH

Size

● No shell

● Size188 × 117 × 41(MM)

Application Bereich

● industrial controldetection deviceinstruments und msecurity Überwachungmedical Vorrichtung und Instrumenteintelligent Terminals embedded hoch-end Anwendung.

● Support CAN-Bus-Netzwerk-Bereitstellung.

Softwa re Support

● Support Eclipse-android StudioQT CreatorVisual Studio 2015/2017 developmentSupport JAVA/C/C++/C# etc.

●Einfache den Benutzer-defined Startbildschirm wechseln.

& sub2;. Interface Definition

1. COM1-TX0 OFRS-232

2.COM1-RX0 OFRS-232

3.GND

4.COM2-TX2 OFRS-232

5.COM2-RX2 OFRS-232

6.GND

7.COM3-TX3 OFRS-232

8.COM3-RX3 OFRS-232

9.   GND

10.  COM4-TX4 OFRS-232

11. COM4-RX4 OFRS-232

12. GND

1. CANL

2. CANH

3. GND

4. COM2-485B

5.  COM2-485A

6.  GND

7.  COM1-485B

8.  COM1-485A

 2.1RS-232 interface

4 Kanal RS-232 serial PortSupport die höchste-Level Baudraten 115200bps. Das entsprechendeinterface inandroidDas System ist COM1~COM4.

2.2RS-485 interface

Die entsprechend Port inandroidDas System ist COM1COM2.

2.3can Bus interface

Die Funktion Can-BUS Schnittstelle ist optional

2.4 Netzschnittstelle

As in der Figur gezeigt

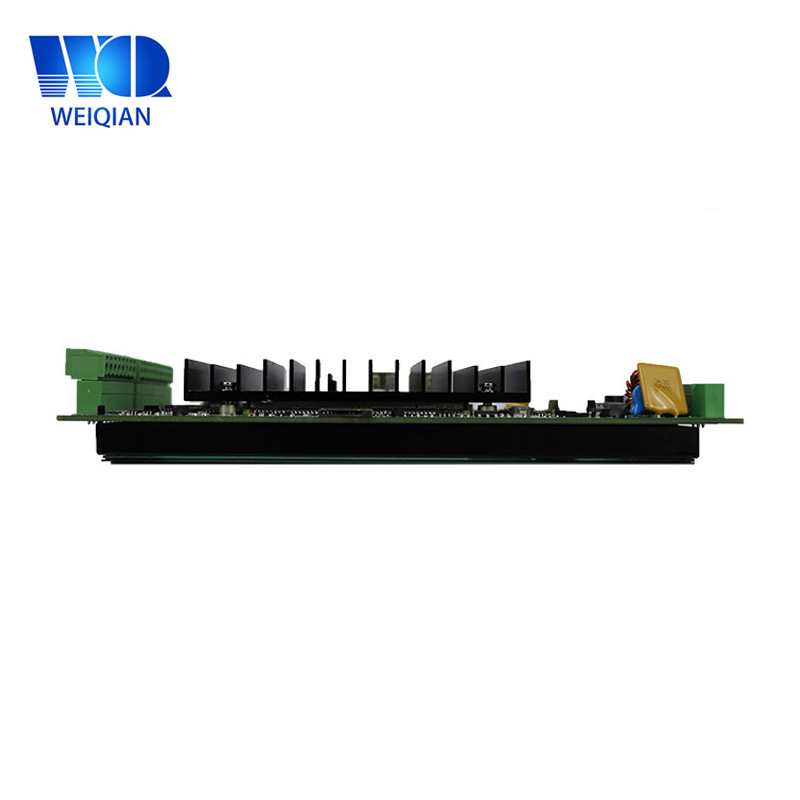

 3.Exterior Größe

Exterior Größe188x117x41(MM)
