1. parameters

Product Modell

WLT-070R-aPi1

Basic parameters

●CPUCortex-A8 Architektur;Frequency 1.0GHZ

● Memory:512MB DDR3

● Flash256MB NandFlash

● Wide-temperature Type, 64K-Farben oder 260K Farben

Display Bildschirm

● Size7 Zoll

● Resolution800 × 480

● LED Hintergrundbeleuchtunglifetime>25.000 Stundens

Touch Bildschirm

4-wire Widerstand Touchscreen(driver innerhalb)

Hardware Schnittstelle

● 4 Kanal 3-wire RS-232 seriell Port(COM1, COM2, COM3, COM4).

● 3 Kanal RS-485 interface(COM1, COM2, COM3)2 Kanal OF RS-485(COM1, COM2) as Standardandmultip lexing as RS-232 (COM1COM2COM3).

● 4 Kanal IO INPUT Interface3 -Kanal IO output Schnittstelle.

● 1 Kanal CAN-Bus.(optional)

● 1 Kanal WIFI Modulnach innen.(optional)

● 1 Kanal USB device SchnittstelleSupport ActiveSync eine Verbindung zum PC zum Austausch von Daten und Debug-Anwendung.

● 2 Kanal USB-Host-SchnittstelleSupport übliche USB device wie Maus, Tastatur, U-Disk, etc.

● 1 Kanal 100M-Ethernet-Schnittstelle.

● 1 Kanal SD/MMC Schlitz, UnterstützungSD/MMC card.

● 1 Kanal DC12V~24V.

Achtung

When der serielle Port angeschlossen ist, muß der Erdungsdraht der beiden Vorrichtungen verbunden werden, um den seriellen Chip zu vermeiden Brennen und Kommunikation zu beeinflussen.

OS

Windows CE 6.0 R3

Defend Grad

IP65(Vorne Panel)

working Environment

● power12V~24V DC(24V als Empfehlung)600mA

● working Temperatur-10~55 ℃

● storage Temperatur:-20~80 ℃

● working Luftfeuchtigkeit10~90% RH

Size

● shell Strukturplastic

● panel Größe206.00 × 142,00(MM)

● trepanning Größe195.60 × 131,60(MM)

Application Bereich

● industrial controldetection device,instruments und msecurity Überwachungmedical Instrumente und Apparate, intelligent Klemmen embedded hohe-end Anwendung.

● nSupport CAN-Bus-Netzwerk deployment \\.

SoftwareSupport

● Flash Powerdown Schutzfunktion.-

● Visual Studio 20052008.net/(.net 2.0 Compact)EVC++Labviewdevelopment.

● Einfache den Benutzerdefined Startbildschirm wechseln.-

● Support Anzeigebildschirm Drehung(degree090/180/270/) .

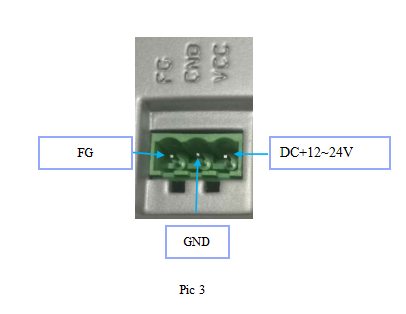

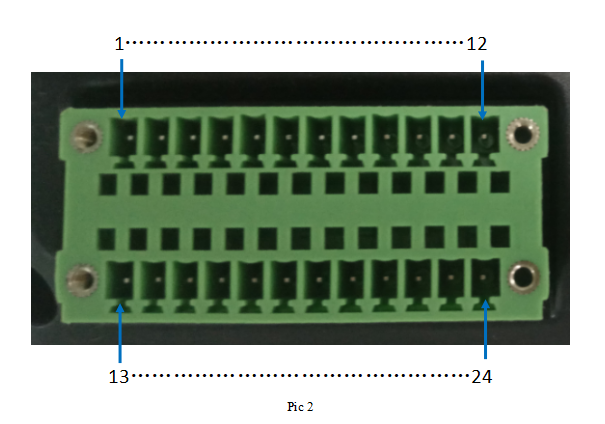

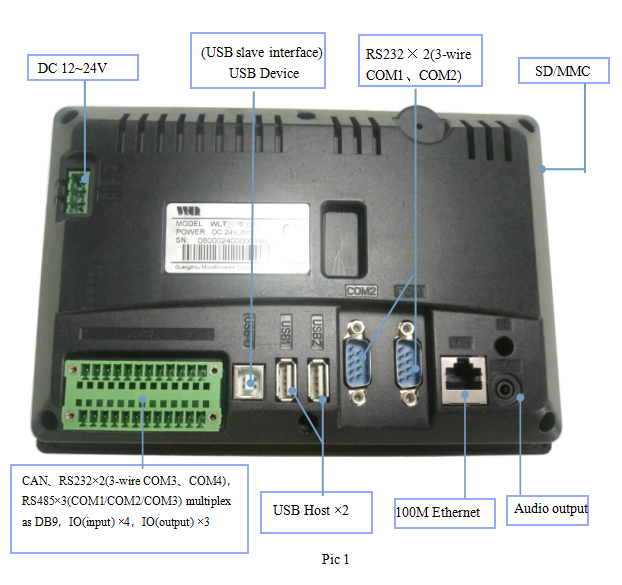

 & sub2;. Interface Definition

1. VCC

& sub2;. GND

3. DI0 (IOINPUT )

4. DI1 (IOINPUT )

5. DI2 (IOINPUT )

6. DI3 (IOinp ut )

7. VCC

8. OUT0 (IOoutput )

9. out1 (IOoutput )

10. out2 (IOoutput )

11. COM3485B-

12. COM3485A-

13. CANL

14. CANH

15. GND

16. COM3 RX-OF RS 232-

17. COM3 TX-OF RS 232-

18. COM2 485B-

19. COM2 485A-

20. GND

21. COM1 485B-

22. COM1 485A-

23. COM4 RX-OF RS 232-

24. COM4 TX-OF RS 232-

2.1 RS232-interface

4 Kanäle,Support höchstenLevel Baudraten 115200bps. Der entsprechende Port in WinCE-Das System ist COM1 COM4.~Specially COM1 und COM2 mit 2 output Type als RS 232 und RS-485.-

2.2 RS485-interface

Die entsprechend Portin WinCE Das System COM1 COM2 und gleich UART-Port mit RS232-(COM1 COM2/) (just eine andere Ausgabe). (120 ohm (& OHgr;)-terminalen Widerstand as optional  )

2.3 CAN Businterface

Die Funktion von CanBUS Schnittstelle es ist optional.-Auch, 120 ohm(& OHgr;)-terminalen Beständigkeit wird zusätzlich für eine Bus-Netzwerkbereitstellung benötigt werden.

2.4 IOinterface

4 KanalIO Eingangsschnittstellen DI0, DI1, DI2, DI3,3 Kanal IO Ausgangsschnittstellen :. OUT0, OUT1,out2

2.5 Netzschnittstelle

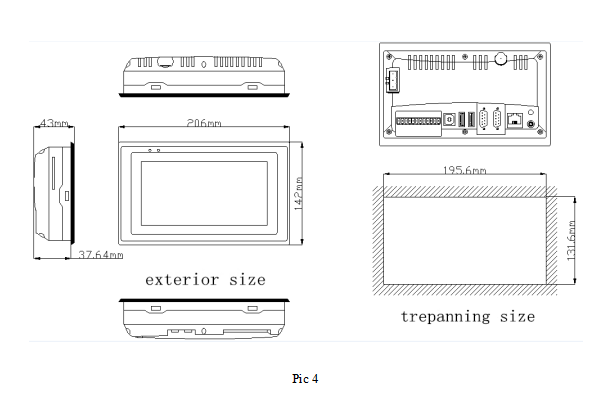

3. Exterior Größe

Exterior Größe206 × 142(MM)         Trepanning Größe 195.6 × 131,6(MM)
