1.parameters

Product Modell

WLX-070C-SP10/WLX-070R-SP10

Basic Parameter

CPU  Quad-K Cortex®-A9 Architektur  frequency 1,4 GHz

Memory  1GB DDR3

Flash  8GB NandFlash

Display Bildschirm

Size  7 inch

Resolution  1024×600

Wide-temperature Typ  16000k Farben oder 24 wahre Farben

LED Hintergrundbeleuchtung  lifetime>25.000 Stunden

Touch Bildschirm

Capacitance/Resistance Touchscreen

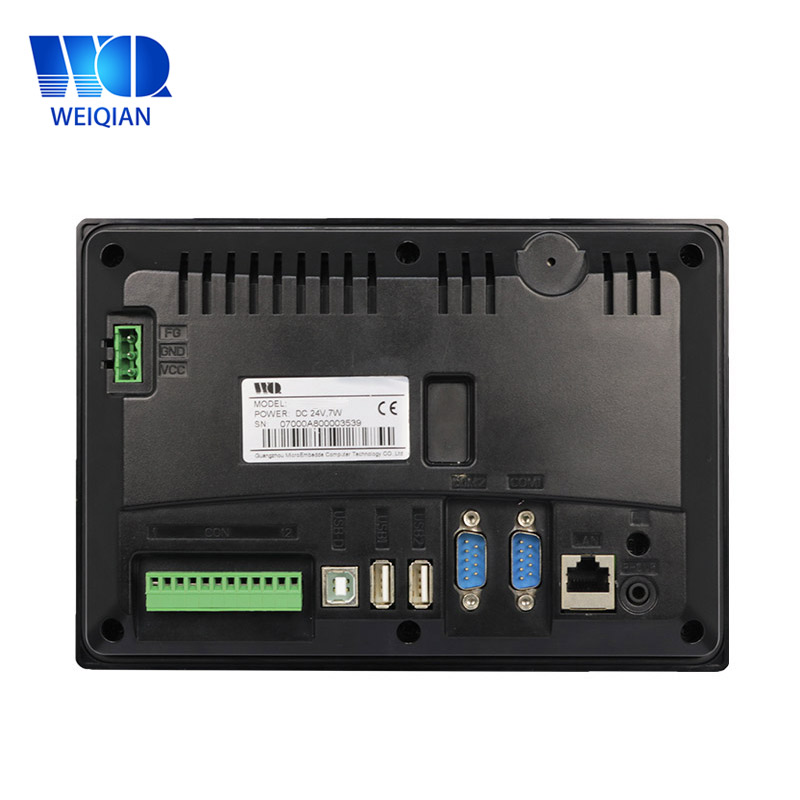

Hardware Schnittstelle

4 Kanal 3-wire RS-232 seriell Port  COM1, COM2, COM3, COM4

2 Kanal RS-485  COM1 COM2 multiplex als RS-232 (COM1  COM2)  Meld als optional isoliert

1 Kanal isoliert can Bus. optional

1 Kanal USB-Geräteschnittstelle.

2 Kanal USB-Host-Schnittstelle Support übliches USB-Gerät wie Maus, -Tastatur, U Datenträger, etc.

1 Kanal 100M-Ethernet-Schnittstelle.

1 Kanal SD/MMC Schlitz.

1 Kanal 3.5mm Kopfhörerausgang -Schnittstelle.

1 Kanal aufgebaut-in WIFI.  optional

DC12V~24V, industrial Leistungs Lösung higher Zuverlässigkeit .

Bluetooth-Modulnin WIFI,Built \\.-  optional

OS

Linux

DefendGrad

IP65 (Frontplatte)

workingUmgebung

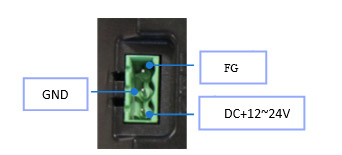

power DC 12 V24V-  24Vals Empfehlung

working Temperatur 10-55~℃

storage Temperatur 20-85~℃

working Luftfeuchtigkeit from10 bis 90% RH

Size

shell Struktur plastic

panel Größe 206.00×142.00  MM

trepanning Größe  195.6×131.6  MM

ApplicationBereich

industrial control detection device instruments und m security Überwachung medical Instrumente und Apparate, intelligentenAnschlüsse eingebettete Hochs end-Anwendung.-

Support CAN-Bus-Netzwerk-Bereitstellung.

Softwaresupport

QT Creator QT C++ development, leicht flexibel andere Software zu benutzen.

Einfache den Benutzer änderndefined splash-Bildschirm.

Support Anzeigebildschirm Rotation (Grad:0 90/180/270)./

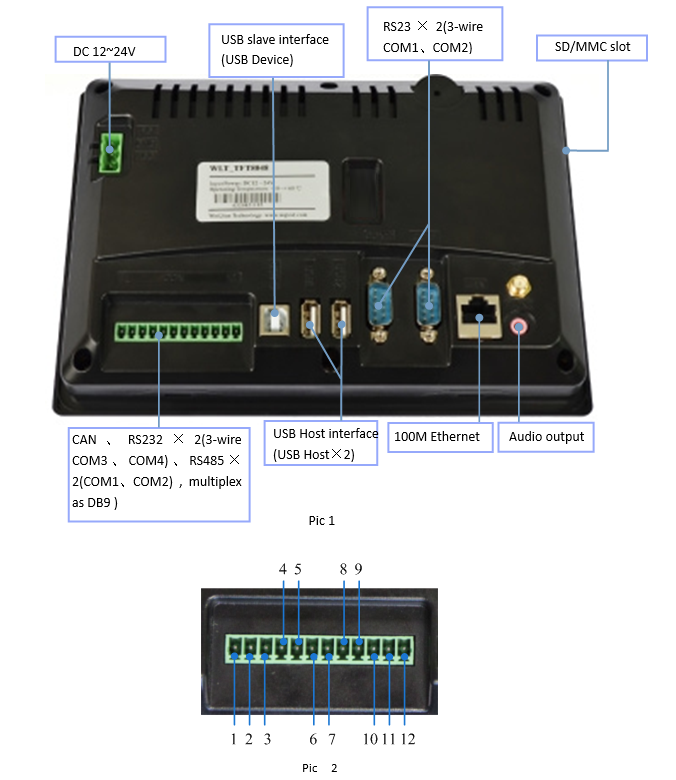

2.Interface Definition

1   CANL                    2     CANH

3     GND                     4     COM3 RX von RS-232-

5     COM3 -TX OF RS232-        6     COM4 RX von RS-232-

7     COM4 TX von RS-232-        8     COM2 485B-

9     COM2 485A-              10   GND

11   COM1 485B-              12   COM1 485A-

2.1 RS232 Interface-\\ seriell Portn4 zu kanalisieren

Support der höchsteLevel Baudraten 115200bps. Die entsprechende Schnittstelle in Linux-System ist COM1COM4. Speziell COM1 und COM2 2 Nachrichtenart als RS haben-232 und RS~485.--

485 Interface-Die entsprechend Port in Linux-System ist COM1

 COM2. Und COM1 COM2 ist ein Multiplexen von COM1COM2 von RS/232-Schnittstelle. Auch ohne 120 Ohm (Ω) Endwiderstand innen, pls spezifizieren einmal in Not./-

Die Funktion Can

-

As in der Figur gezeigt:.

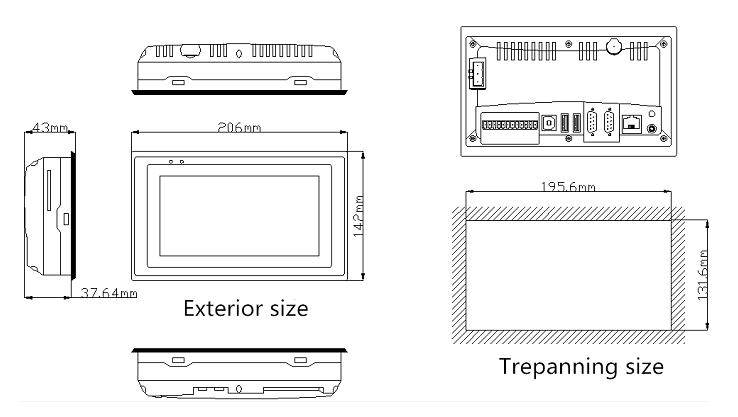

Exterior Größe

 206 × 142  MM   Trepanning Größe   195. 6 × 131,6  MM
