1.Parameters

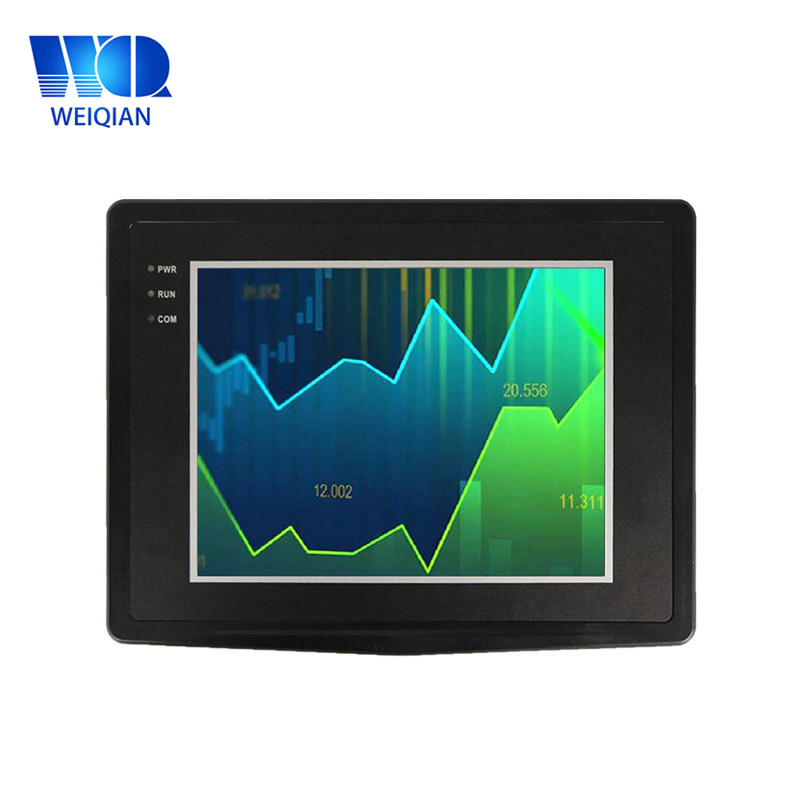

Product Modell

WLT-080R-AP20

Basic Parameter

●CPU Cortex-A8 Architekturfrequency 1.0GHZ

● Memory 512MB DDR3

● Flash256MB NandFlash

 Display Bildschirm

● Size8 inch

● Resolution:800 ×600

● Wide-temperature Type64K Farben oder 260K Farben

● LCD Hintergrundbeleuchtunglifetime>50000 Stunden

Touch Bildschirm

4-wireResistance Touchscreen(driver innerhalb)

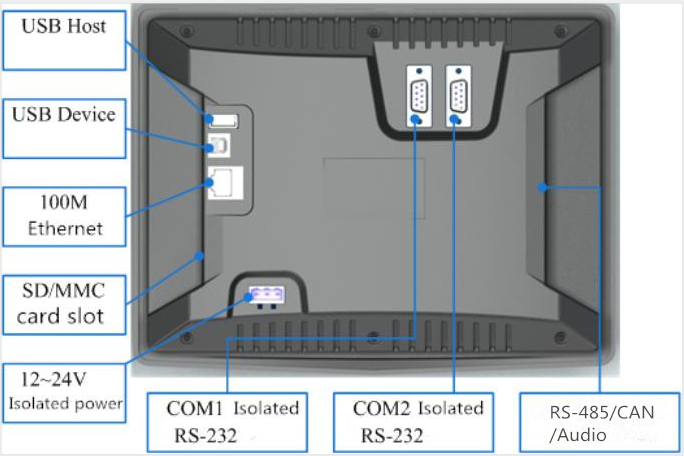

 Hardware Interface

● 4 Kanal 3-wire RS-232 serielle Schnittstelle(COM1COM2COM3COM4)and Welches als RS-485 Busschnittstelle kann geändert werden.

● 2 -Kanal-RS-485 interface multiplexing as COM1/COM2 OFRS-232( DB9).

● 1 Kanal getrennt can Bus(driver innerhalb).(optional)

● 1 Kanal USB device SchnittstelleSupport ActiveSync eine Verbindung zum PC Austausch von Daten und Debug-Anwendung.

● 1 -Kanal-USB-Host-SchnittstelleSupport Maus keyboard U disketc

● 1 Kanal 100M Ethernet-Schnittstelle.

● 1 Kanal SD/MMC SchlitzSupport SD/MMC card.

● 1 Kanal 3,5mm Audio Ausgangsschnittstelle.

● 1 Kanal DC12V~24Vindustrial isolatedpower Lösunghigher Zuverlässigkeit .

Achtung

When ist die serielle Schnittstelle angeschlossender beiden Geräte müssen Die GND Draht verbunden werden Brennen der seriellen Chip und affectin zu vermeiden g Kommunikation.

OS

Windows CE 6.0 R3

Defend Grad

IP65 (Vorne panel)

 working Umgebung

● powerDC 12V als Empfehlung DC12V~24V Power Versorgungs 600mA

● working Temperatur-10~60℃

● storage Temperatur-20~80 ℃

● working Luftfeuchtigkeit10~90% RH

 Size

● shell Strukturplastic

● panel Größe240.80 × 187,50(MM)

● trepanning Größe226.00 × 166.80(MM)

 Application Bereich

● industrial controldetection deviceinstruments und msecurity Überwachungmedical Instrumente und Apparate intelligent Endgeräte embedded hoch-end Anwendung.

● Support CAN-Bus-Netzwerk-Bereitstellung.

 Software Support

● Flash Strom-down Schutzfunktion

● IDE:. Visual Studio 2005/2008.net(.net 2.0 Compact)EVC++ Labview development.

● Einfache den Benutzer ändern-defined splash-Screen.

● Support Anzeigebildschirm Drehung (degree& sub0; °/90 °/180 °/270 °)

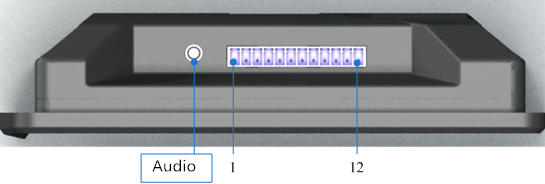

2. Interface Definition

1 can (can- ochCANL) (Optional)

2 can (can+odercanH)

3 GND

4 RS-232 COM3--RX

5 RS-232 COM3--TX

6 RS-232 COM4--RX

7 RS-232 COM4--TX

8 RS-485 COM2--485B

9 RS-485 COM2--485A

10 GND

11 RS-485 COM1--485B

12 RS-485 COM1 --485A

2.1 RS-232 interface

4 Kanäle mit lightisolated seriell PortSupport höchsten-Level Baudraten 115200bps. Die entsprechende Schnittstelle in Win CE Das System ist COM1~COM4. Spezielloutput ModusCOM1 und COM2ist DB9(RS-232)  COM3 und COM4 können als RS-485 Schnittstellen modifiziert werden.

2.2 RS-485 interface

Die entsprechend Port in WinCE Das System COM1COM2. and RS-485(COM1/COM2) istmultiplexingas RS-232 (COM1/COM2) .

2.3 can Bus

 Die Funktion Can-BUS Schnittstelle ist optional . Support die höchste-Level Baudraten 1Mbps

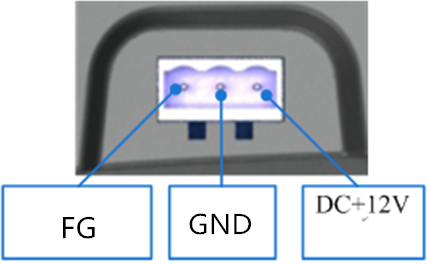

& sub2; .4 Power Interface

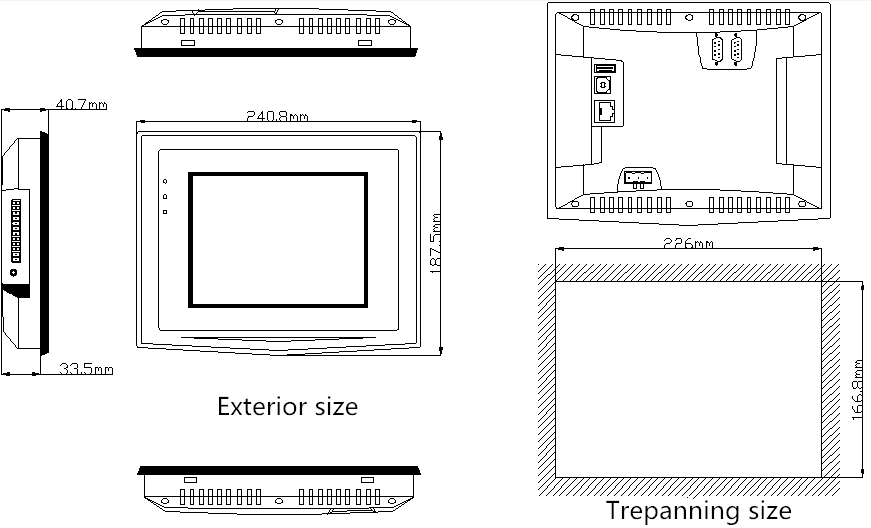

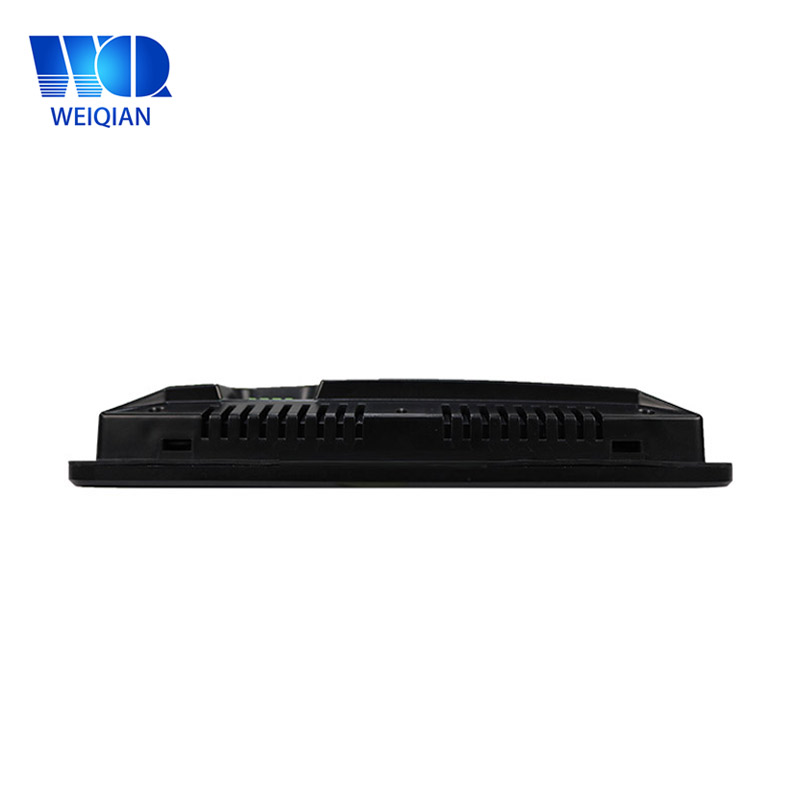

3. Exterior Größe

Exterior Größe240.8 × 187,5 × 40,7(MM)       Trepanning Größe226 × 166,8(MM)
