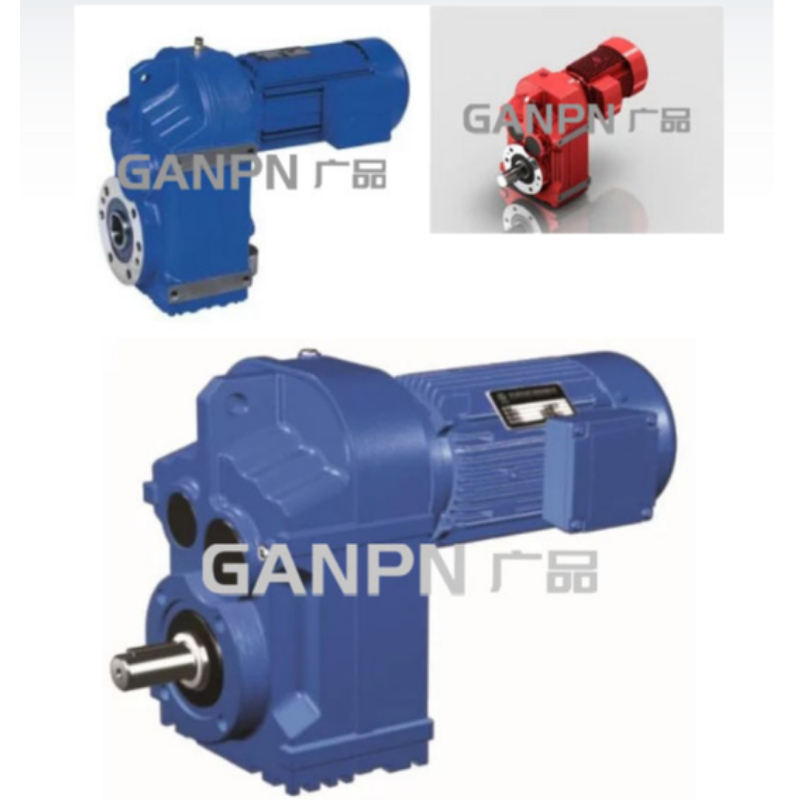

Produktübersicht:

1.F-Serienreduzierer wird nach internationalen technischen Anforderungen mit hohem Technologiegehalt hergestellt.

2.Platzsparend, zuverlässig und langlebig, hohe Überlast, Leistung bis 90kw.

3.F-Serien-paralleler Schrägschieber hat die Vorteile des geringen Energieverbrauchs, der überlegenen Leistung und der hohen Effizienz über 95%.

4.Der parallel geschaltete Schrägschieber hat geringe Vibrationen, geringen Lärm und hohe Energieeinsparungen.Es besteht aus hochwertigem Profilstahl und Stahlgusskasten.Die Zahnradoberfläche unterliegt einer Hochfrequenz-Wärmebehandlung.

5.Nach der Präzisionsbearbeitung, um die Genauigkeit der Wellenparallelität und -positionierung zu gewährleisten, bilden sie alle den Reduzierer der mit verschiedenen Motoren ausgestatteten Getriebeantriebe, die eine mechanische und elektrische Integration bilden und die Qualitätsmerkmale der Reduzierprodukte vollständig gewährleisten.

Performance Features:

1.Parallelausgang, kompakte Struktur, großes Übertragungsmoment, stabiler Betrieb, geringer Lärm, lange Lebensdauer.

2.Installationsmodus: Basismontage, Hohlwellenmontage, Flanschmontage, Drehmomentbetrieb, kleine Flanschmontage.

3.Die Drehrichtung des grundlegenden zweistufigen Eingangs- und Ausgangs ist die gleiche, und die Dreistufige ist entgegengesetzt; für die F/R-Kombination ist separat zu konsultieren.

4.Ausgabemodus: Hohlwellenausgang oder Leistung von Festwellen.

5.Durchschnittliche Effizienz: 96% in der zweiten Stufe, 94% in der dritten Stufe und 85% in der Kombination F/R-Serie.

Technische Parameter:

Reichweite des Geschwindigkeitsverhältnisses: Basistyp 3.81-281.71, f /R kann 31434 erreichen

Drehmoment: 200-18000 NM

Reichweite: 0,18-200 kw

Strukturelle Form:

Typ der F-Welle-Erweiterung, Typ der F-Welle-Erweiterung, Flansch-Installation

Anschluss an die S-Mittelwert-Welle FA-Welle

Schaft montiert, Flansch montiert


Das Grundmodell:

Ausführung der massiven Welle: f37, f47, f57, F67, F77, f87, f97, F107, F127, f157

Hohlwellenausgänge fa37, fa47, fa57, fa67, fa77, fa87, fa97, fa107, fa127, fa157

Stabile Welle mit Flanschausgang: ff37, ff47, ff57, ff67, ff77, ff87, ff97, ff107, ff127, ff157

Hohlwelle mit Flanschausgang: faf37, faf47, faf57, faf67, faf77, faf87, faf97, faf107, faf127, faf127

Hohlwechsel mit kleiner Flanschausgabe: faz37, faz47, faz57, faz67, faz77, faz87, faz97, faz107, faz127, faz157

Ausführung der festen Welle: fs37, fs47, fs57, fs67, fs77, fs87, fs97, fs107, fs127, fs157

Kombityp der massiven Welle: f37r17, f47r17, f57r37, f67r37, f77r37, f87r57, f97r57, f107r77, f127r77, f127r87, f157r97

Ausführung der Hohlwelle: fas37, fas47, fas57, fas67, fas77, fas87, fas97, fas107, fas127, FAS157

Kombinationsart der Hohlwellenausgänge: fa37r17, fa47r17, fa57r37, fa67r37, fa77r37, fa87r57, fa97r57, fa107r77, fa127r77, fa107r77, fa127r77, fa127r87, fa157r97

Stabile Welle mit Flanschausgang: ffs37, ffs47, ffs57, ffs67, ffs77, ffs87, ffs97, ffs127, ffs127

Stabile Welle mit Flanschausgangskombination: ff37r17, ff47r17, ff57r37, ff67r37, ff77r37, ff87r57, ff97r57, ff107r77, ff127r77, ff127r77, ff127r77, ff127r87, ff157r97

Hohlwelle aus fester Welle mit Flanschausgang: fafs37, fafs47, fafs57, fafs67, fafs77, fafs87, fafs97, fafs107, fafs127, fafs127

Hohlwelle mit Flanschausgangskombination: faf37r17, faf47r17, faf57r37, faf67r37, faf77r37, faf87r57, faf97r57, faf107r77, faf127r77, faf107r77, faf127r77, faf127r77, faf127r77, faf127r87, faf157r97

Hohlwelle mit kleiner Flanschleistung: fazs37, fazs47, fazs57, fazs67, fazs77, fazs87, fazs97, fazs107, fazs127, fazs157

Hohlwechsel mit kleiner Flanschausgangskombination: faz37r17, faz47r17, faz57r37, faz67r37, faz77r37, faz87r57, faz97r57, faz107r77, faz127r77, faz107r77, faz127r77, faz127r77, faz127r87, faz157r97
