1.0 Einleitung

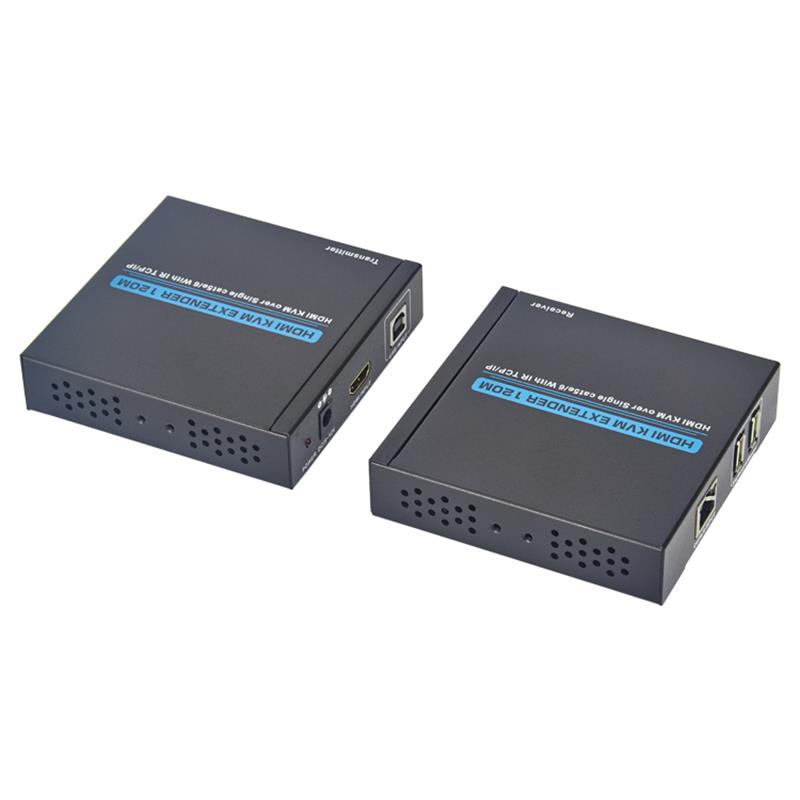

Dieser HDMI KVM Extender basiert auf TCP/IP Standard.Es überträgt max. 120 Meter von Ihrer HDMI- oder DVI-D-Quelle auf HD-Anzeige mit einem CAT5e/6-Kabel.

Gleichzeitig ist es auch bequem, HDMI-Audio- und Videoquelle im Punkt-zu-Punkt-Modus, im Punkt-zu-vielen-Modus und im Kaskadenmodus zu übertragen.

2.0 Features

1.Support HDMI 1.3/HDCP1.1 & 1.2;

2.Support-Eingang/Ausgabeauflösung:480i/p,576p,720p,1080i/p;

3.Unterstützungspunkt-zu-Punkt-Modus, Ein-Punkt-zu-vielen-Modus und Kaskade

  Modus der Verbindung;

4.802.3 Ethernet Standard;

5.Support IR-Steuerung, können Sie STB oder Blue-Ray DVD am Empfangsort durch

  Fernbedienung;

6.Das Design von reiner Hardware, Plug and Play, keine Notwendigkeit für zusätzliche Software;

7.Support IR Fernbedienung 20~60KHz,NEC;

8.Unterstützen Sie die Fernsteuerung durch Tastatur und Maus.

3.0 Verpackungszubehör

Beim Auspacken Ihres Extender überprüfen Sie bitte, ob die folgenden Artikel enthalten sind:

HDMI Extender Transmitter -----------------------------------------------------------------------------

HDMI Extender Receiver ------------------------------------------------------------------------------

IR Transmitter---------------------------------------------------------------------------------------

IR Receiver...

5V DC Netzteil ------------------------------------------------------------------------------

USB Data Cable...

Operation Manual-------------------------------------------------------------------------------------

4.0 Spezifikationen

HDMI Version----------------------------------------HDMI1.3a.

Transmitter Input Ports ---------------------HDMIx1(AF),USB(BF)x1

Transmitter Output Ports --------------HDMIx1(AF),Cat5e/6x1,IR TX1

Receiver Input Ports-----------------------------Cat5e/6x1,IR RX1

Receiver Output Ports---------------------HDMIx1(AF),USB(AF)x2

Frequency Bandwidth--------------------------------------------------------------------------------

Input/Output Resolutions--------------480i/p,576p,720p,1080i/p

Audio------------------------Sample rate:32kHz,44.1kHz,48kHz

IR Fernbedienung--------------------------------------------------------------------------------------

ESD Protection Human Body Model --------------Committee 17778kV (Luft-Gap-Entladung)

                                                                                  Kombi 1777; 4kV (Kontaktentladung)

Operating Temperature----------------------------0 Kombi730C ~ 40(730C)

Lagertemperatur -------------------------------20 2O-730C ~ 60(730C)-----------4-Vollpension-- ~ 140-730F

Relative Luftfeuchtigkeit----------------------20-------90----------------------------------------------------

Dimensions (mm)---------------------------------------------100&\"(102x25)
