1.0 Einleitung

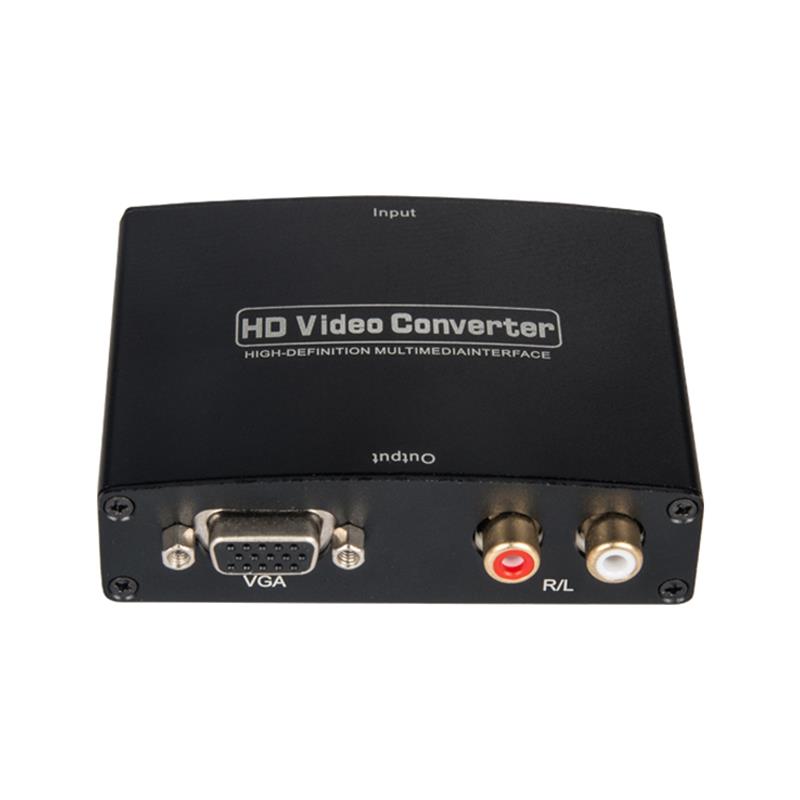

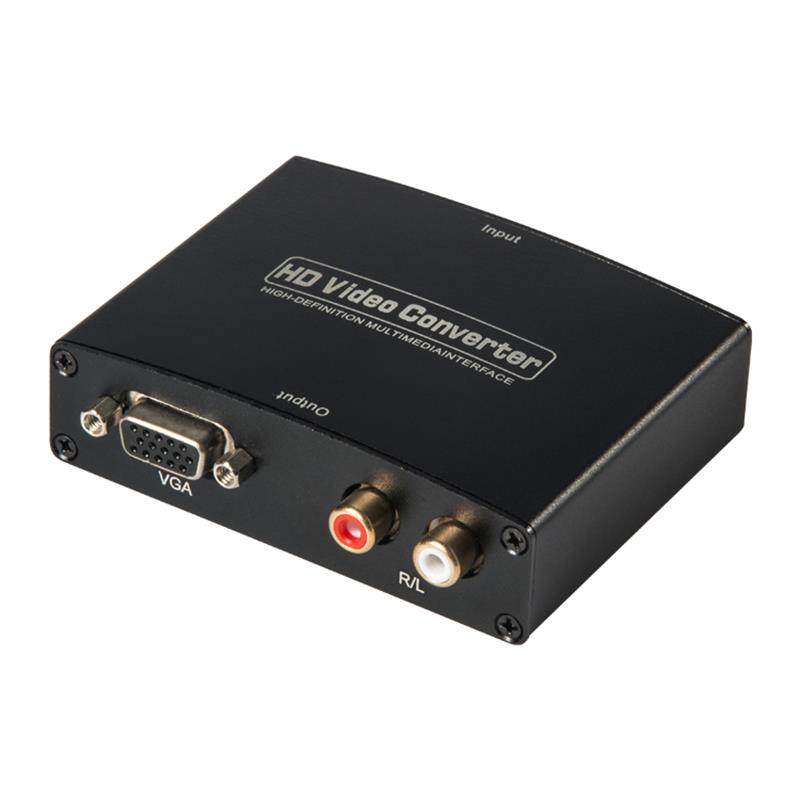

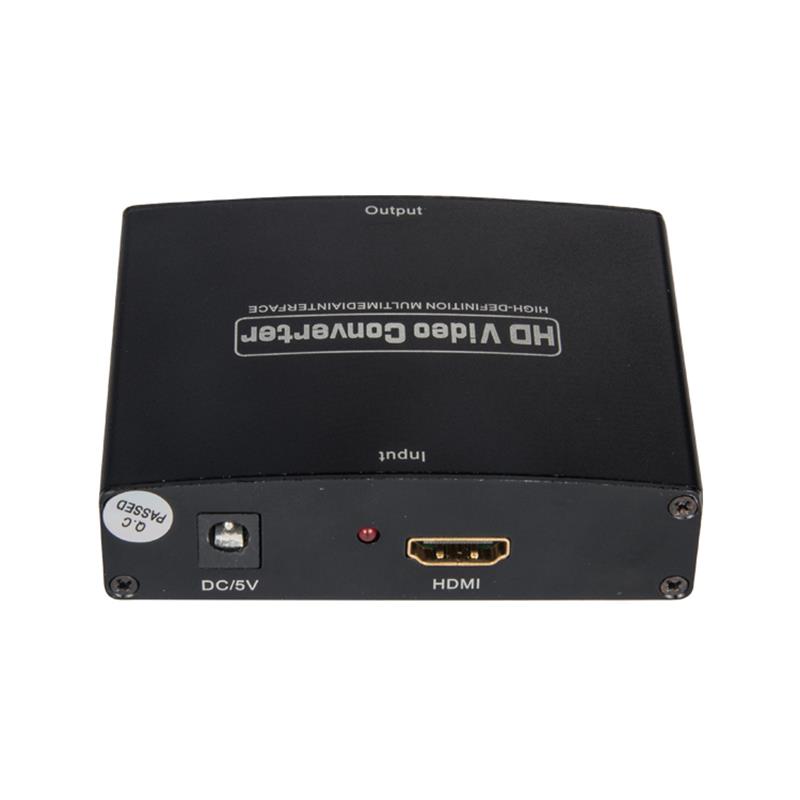

Diese Art von HDMI zum VGA+R/L Audiokonverter wandelt digitales HDMI-Signal in analoges VGA-Video und R/L-Audio signal um.Es ermöglicht den Benutzern, ihre High-Definition-Bild und Ton beim Betrachten von Filmen oder Spielen auf den traditionellen VGA-Monitoren oder Projektoren genießen.

Es bietet Lösungen für digitale Entertainment-Center, HDTV-Einzelhandel und Show-Site, HDTV,   STB, DVD- und Projektor-Fabrik, Lärmschutz und Sicherheitsbedenken, Rechenzentrum-Kontrolle, Informationsverteilung, Konferenzraum-Präsentation, Schule- und Firmenausbildungsbedingungen.

2.0 Features

Die Serie der HDMI Verstärker Switcher hat viele Funktionen, die es ihnen ermöglichen, in einer überlegenen Weise zu agieren.unter diesen Features finden Sie:

1 ohne Auflösung; Einfach zu bedienen: In Sekunden installieren, ohne Einstellen.

2.12289; Umwandlung: Es könnte komplette HDMI in VGA Video und R/L Audio umwandeln

Ausgabe.

3.122899Unterstützung HDCP 1.2

4 transversal; Unterstützung 165MHz/1.65Gbps pro Kanal (6.75Gbps alle Kanäle) Bandbreite für HDMI Input.

5-fach 12289; Unterstützt analoge Videoausgabe bis zu UXGA und 1080p mit 10-bit DAC

6 im Leerlauf; Led zeigt Signal- und Leistungsmodus an.

7. Kombi-12289; Stromversorgung (siehe den technischen Parameter).

3.0 Verpackungszubehör:

Vor dem Versuch, diese Einheit zu verwenden, überprüfen Sie bitte die Verpackung und stellen Sie sicher, dass die folgenden Artikel im Versandkarton enthalten sind:

1.HDMI to VGA CONVERTER--------------------------1Pcs

2.5V DC Power Adaptor...

3.Benutzerhandbuch----------------------------------------------------------------------------

4.0 Spezifikationen

"Input Video Signal..." 0.5-1.0 Volts p-p

Eingabe DDC Signal... 5 Volts p-p (TTL)

Verbindung mit der Eingabe... HDMI A   weiblich(19pin)

Eine Verbindung... VGA, R/L Audio

HDMI Videoeingabe   Format------------------------- 480i/576i/480p/576p/720p/1080i/1080P

VGA   Video-Ausgabeformat----------------------------- 480i/576i/480p/576p/720p/1080i/1080P

Audio-Ausgabeformat----------------------------------------- 2 Kanal LPCM

Vertikale Häufigkeit   Range... 50/60Hz

Video eingeben   Verstärker Bandwidth... 1.65Gbps/165MHz

Size(LxWxH)----------------------------------------- 88x68x25.5mm

Weight(Net)------------------------ 0.68Kg

Garantie... Limited Warranty... 1 Jahr Teile und   Arbeit

Betrieb   Temperatur... 0 bis +70 Ebene insgesamt

Operating Humidity... 10% bis 85% RH (Nr.   Kondensation)

Lagertemperatur-------------------------------------------------------------------     -10 bis +80 Ebene insgesamt

Lagerfeuchtigkeit------------------------------------- 5% bis 95% RH   Kondensation)

Externe Leistung   Liefer------------------------------------------------------------------- DC 5V 1A

Stromverbrauch (Max)--------------- 5W

Converter Unit... CE,FCC,ROHS

Power Supply... CE,FCC,PSE,TK,UL

AC Power Adapter... US Standard, UK   Standard und so weiter

Bedienungsanleitung---------------------------------------------------------------------- English Version
