Legende Tintenstrahldrucker

VERWENDUNGSZWECK

Die Ausrüstung wird für die Verarbeitung des Zeichendrucks auf PCB / FPC / IC / LED verwendet, der den herkömmlichen Siebdruck ersetzt und eine hochpräzise, ​​qualitativ hochwertige und effiziente Lösung für die Herstellung von Zeichen für Leiterplattenhersteller bietet.

EIGENSCHAFTEN

1. Hohe Präzision: Nehmen Sie spezielle Präzisionsbewegungsführungsmodule, Servosteuerung und Mehrpunktpositionierungs- und -kompensationstechnologie an.

2. Hochwertig: Hochauflösende Druckzeichen, hochwertiger Druckstock, starke Haftung.

3. Hohe Effizienz: Durch die Verwendung von leistungsstarken UV-Vorhärtungssystemen mit vier Druckköpfen kann die Produktionseffizienz erheblich gesteigert werden.

4. Benutzerfreundlich: Druckplattformoptionen für verschiedene Druckmedien, Drucksoftware ist einfach zu bedienen, einfach und leicht zu erlernen.

5. Kundenspezifisch: Die Hard- und Software wurde selbst entwickelt, um die Kerntechnologien zu beherrschen und personalisierte Lösungen für Kunden anzupassen.

TECHNISCHE PARAMETER

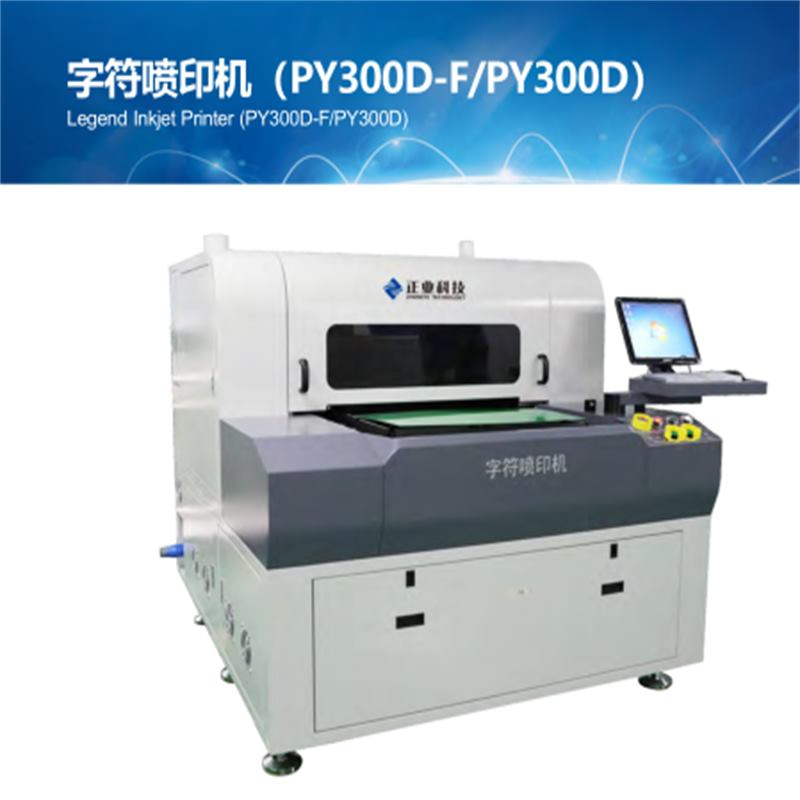

ARTIKEL                               PY300D-F                                       PY300D

Richtigkeit                                               Positioniergenauigkeit: ± 38μm

                                      Wiederholgenauigkeit: ± 5 μm

Qualität                           Auflösung: 720 × 360 dpi ~ 1440 × 1440 dpi

                                      Minimale Linienbreite: 75 ~ 100μm

                                      Minimale Zeichenhöhe: 0,5 mm

Geschwindigkeit                     Größen: 400 × 250mm / 16nʹʹ × 10nʹʹ Größen: 610 ×             560 mm / 24nʹʹ × 22nʹʹ Massenproduktion: 260 Seiten / h Massenproduktion: 150sides / h Feinauflösung: 220 Seiten / h Feinauflösung: 120 Seiten / h

                              Hinweis: In der Berechnung der Druckgeschwindigkeit ist die Lade- und Entladezeit nicht enthalten. die Nummer             von

                              Druckkopfzeile: 1024i * 4.                 Objekte

        Plattengröße: 730mm   ×   621 mm (28nʹʹ

×                             24nʹʹ ) Plattendicke: 0,1 mm ~ 6 mm (4 ~ 236 mil) Maße 2050mm × 1650mm ×

                                        1650mm

(L                       × W × H) Gewicht

1450 kg Automatisches Laden Lösung 1: Roboterarmtyp (automatische Drehplatte) und entladen Lösung 2: Staplertyp (Automatische Wendeplatte nicht möglich)
