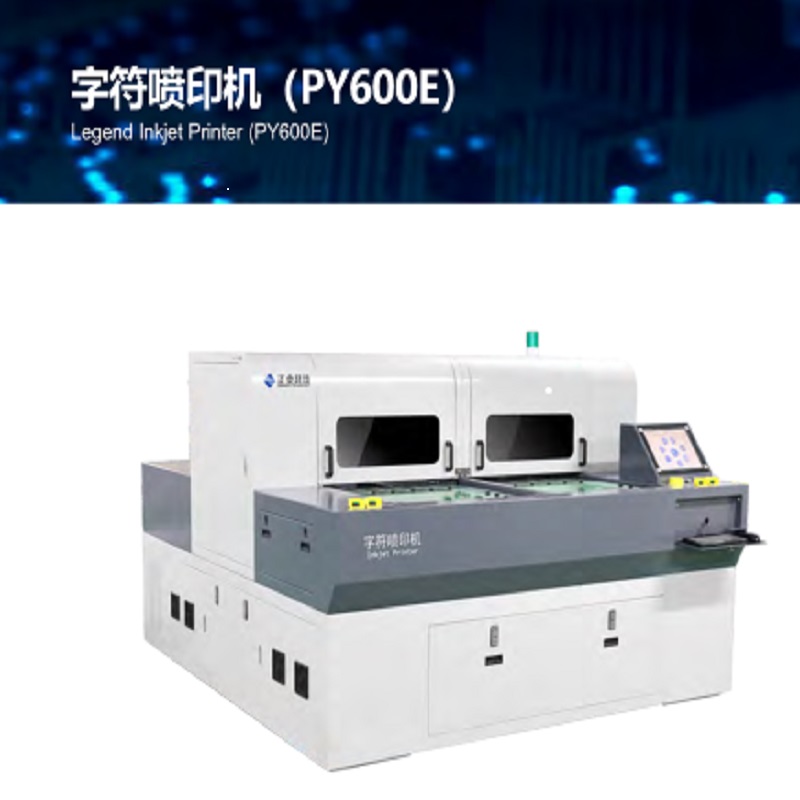

Legende Tintenstrahldrucker (PY600E)

VERWENDUNGSZWECK

Die Ausrüstung wird für die Verarbeitung des Zeichendrucks auf PCB / FPC verwendet, der den herkömmlichen Siebdruck ersetzt und eine hochpräzise, ​​qualitativ hochwertige und effiziente Lösung für die Herstellung von Zeichen für PCB / FPC-Hersteller bietet.

EIGENSCHAFTEN

1. Hohe Präzision: Einführung von Linearführungsmodulen mit besonderer Präzision, hochpräziser Steuerung sowie Mehrpunkt-Positionierungs- und Kompensationstechnologie.

2. Hochwertig: Hochauflösende Druckzeichen, hochwertiger Druckstock, starke Haftung.

3. Hohe Effizienz: Durch die Verwendung von leistungsstarken UV-Vorhärtungssystemen mit vier Druckköpfen kann die Produktionseffizienz erheblich gesteigert werden.

4. Benutzerfreundlich: Druckplattformoptionen für verschiedene Druckmedien, Drucksoftware ist einfach zu bedienen, einfach und leicht zu erlernen.

5. Kundenspezifisch: Die Hard- und Software wurde selbst entwickelt, um die Kerntechnologien zu beherrschen und personalisierte Lösungen für Kunden anzupassen.

TECHNISCHE PARAMETER

ARTIKEL                                                                             PY600E

Richtigkeit                                                       Positioniergenauigkeit: ± 38μm

                                                                    Wiederholgenauigkeit: ± 5 μm

Qualität                                                         Auflösung: 720/1080/1440 dpi

                                                                    Minimale Linienbreite: 75 ~ 100μm

                                                                    Minimale Zeichenhöhe: 0,5 mm

Geschwindigkeit                                                           Größen: 720 × 620 mm / 28ʹʹ × 24ʹʹ

                                                                    Massenproduktion: 15 Sekunden / Seite

                                                                    Feinauflösung: 20 Sekunden / Seite

                                                                      Hinweis: Lade- und Entladezeit einbeziehen   von 4 Sekunden;

                                                                                die Anzahl der Druckkopfzeilen: 1024i * 5.

Objekte                                                         Plattengröße: 730 mm × 621 mm (28ʹʹ × 24ʹʹ)

                                                                    Plattendicke: 0,1 mm ~ 6 mm (4 ~ 236 mil)

Maße   (L × B × H)                                       L2670 × B2400 × H1790mm

Gewicht                                                                             4300 kg

Automatisches Laden                                       Lösung 1: Automatisierte Montagelinienlösung

und entladen                                     (Zwei Maschinenanschlüsse bedrucken Vorder- und Rückseite getrennt)

                                                        Lösung 2: Roboterarmtyp (automatische Drehplatte)
