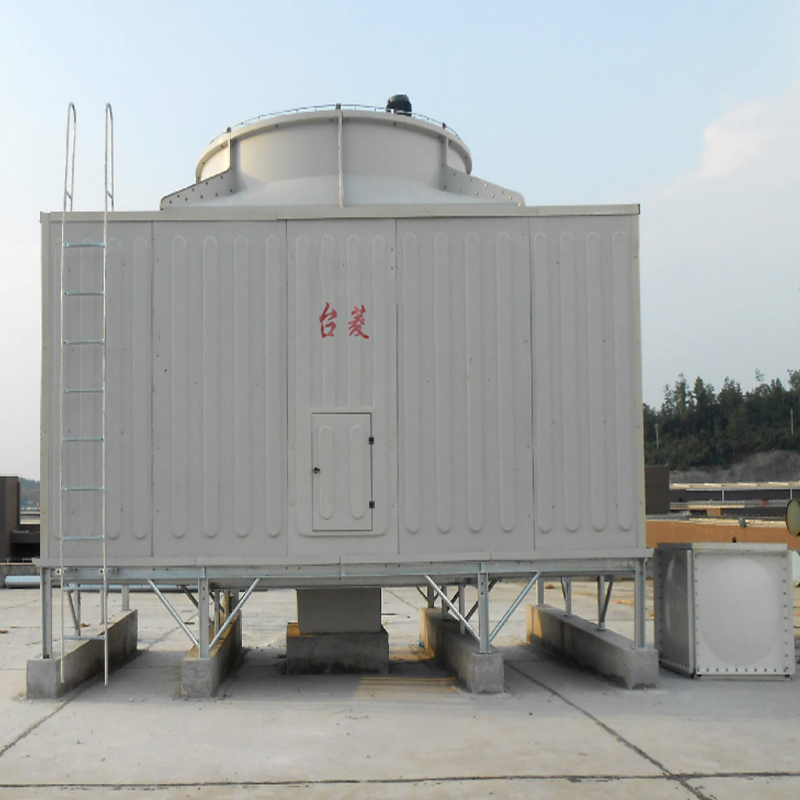

" Schlackentrapezförmige Wellenpackung für quadratische Kühltürme " zeichnet sich durch die schräge Trapezwelle aus, die eine schnelle Verpackung durch den klebrigen Kopf, gute Stabilität und Haltbarkeit ermöglicht.Die Trapezwellenhöhe ist 23m m, der Lüftungswiderstand wird reduziert, und die Packhöhe kann von 1.0m bis 1.5 m erhöht werden, verbessert die thermische Leistung.

2.Gestaltungsbedingungen und Codebedeutung:

Temperatur der lufttrockenen Glühbirne im Leerlauf;31.5

Temperatur der feuchten Glühbirne im Bereich der Körpertemperatur im Bereich der Körperflüssigkeit;

Atmosphärischer Druck P = 1.0 « im Bereich der Kometen; 105pa

Wassertemperatur des Eingangsturms t1 = 42 § 84511;

Wassertemperatur des Tunnels t2 = 32 § 84511;

Das Kühlwasservolumen ist der durch den Code angegebene Wert (m3 / h)

3.Zusammensetzung und Merkmale des Kühlturms:

1.Tower Body Stress Mechanismus: Es ist eine Stahlbeton-Rahmenstruktur mit einer natürlichen Frequenz von 12HZ und einer maximalen Betriebsamplitude von 0.09mm.Die Stahlteile wurden mit Korrosionsschutzmaßnahmen verstärkt, und nach der Verzinkung werden zwei epoxy-Asphalt-Farben aufgetragen.

2.Wartungsstruktur: aus Polyesterglasfaserverstärktem Kunststoff, Leichtgewicht, hohe Festigkeit, Korrosionsbeständigkeit, schönes Aussehen und Anti-Aging.

3.Luftzylinder: Es ist ein kinetischer Energierückgewinnungstyp, mit angemessener Luftstromorganisation, hoher Effizienz, glasfaserverstärktem Kunststoff Material, Leichtgewicht, hoher Festigkeit und Korrosionsbeständigkeit.

4.Fan: Das Blattmaterial ist aus Epoxyglasfaserverstärktem Kunststoff, die Klinge ist Flügelart, gefüllt mit geschäumtem Kunststoff, der Lüfter hat eine angemessene aerodynamische Kraft, ein großes Luftvolumen, hohe Effizienz, Lärmbeständigkeit und Korrosionsbeständigkeit.

5.Reduzierer: horizontaler und horizontaler Typ, niedriger Lärm, hoher Wirkungsgrad, zuverlässige Ölschmierung, bequeme Wartung und Öltemperatur- und Vibrations-Alarmgeräte.

Sechs.Motor: Variable Drehmoment und Pol-verändernder Drehzahlmotor für Kühlturm.Die 800- und 1000-Modelle sind mit Doppelgeschwindigkeiten ausgestattet und haben erhebliche Energiespareffekte.Sie werden genannt " Energiesparende Kühltürme " Nein.Die Motordrehzahl kann manuell oder automatisch über den Schaltschrank gesteuert werden.Im Vergleich zu Motoren mit nur einer Drehzahl können Motoren bei kaltem Wetter Strom sparen.Die jährliche Energieeinsparung kann für doppelte Geschwindigkeiten und für dreifache Geschwindigkeiten 40% betragen.Es verfügt über ein flexibles Betriebsmanagement.Wenn die Temperatur hoch ist, die Luftfeuchtigkeit hoch ist oder die Wassertemperatur der Wasseranlage reduziert wird, wird die hohe Geschwindigkeit geöffnet, sonst kann die mittlere oder niedrige Geschwindigkeit geöffnet werden, und die niedrige Temperatur in der Nacht kann auch geöffnet werden.Zu dieser Zeit kann das Rauschen dro&",fahnden35112; um mehr als 3-6dB (A).Wenn der Winter eingefroren ist, kann der Ventilator mit geringer Geschwindigkeit gedreht werden, um ihn zurückzudrehen.Da die Temperatur im Turm hoch ist, kann Eis eliminiert werden.Die geringe Geschwindigkeit im Winter macht auch das driftende Wasser vernachlässigbar.Die Umgebung verursacht keine Verschmutzung durch Vereisung.

7.Füller: Die Welle des Füllblechs drückt die Welle, der Stahl ist groß, die Oberfläche ist groß, die Umverteilungsfähigkeit des Wassers ist stark, die Wasserfolie wird gleichmäßig gebildet, die Verweilzeit ist lang, und die Wassertropfen fallen nicht direkt vom Füller weg.Es gibt einen bidirektionalen konkaven und konvexen Montagekopf auf der Verpackung, der nicht einfach zu kleben und zu blockieren ist, wenn die Montage fest gebunden ist, ohne Unterkunft, Verformung und schlechte Wasserqualität.Der Füller besteht aus modifiziertem PVC-Material, mit einer Temperaturbeständigkeit von -35 §8451;- 65 §8451; und Flammschutzmittel.Die Performance entspricht NDGJ88-89 " Technische Vorschriften für Kühlturm Plastikwasserfüllung " des Ministeriums für Energie.

8.Wasserverteilungssystem: Es handelt sich um eine Rohr-Typ-Wasserverteilung mit einer Reflektion Typ II-Düse.Der Einlassdruck erfordert nur einen 1,5m freien Wasserkopf in der Höhe des Einlassrohres.

Neun.Wasserkollektor: Der Wasserkollektor wird auf der Wasserleitung im Turm verwendet, und der Wasseransammlungseffekt ist bemerkenswert.Im Hochgeschwindigkeitsbetrieb ist die Schwimmwassermenge geringer als 0,01%, und bei geringer Geschwindigkeit ist sie vernachlässigbar.

Zehn.Wassereinlassrohr: Die Trennlinie zwischen dem Kühlturm-Hersteller und dem Kühlturm-Benutzer ist auf dem Turm, und der Flachschweißstahl Flansch

Pool: Der Pool und das Fundament unter dem Turm, die eingebetteten Stahlplatten, etc. sind die Verantwortung des Nutzers.Die Verbindungsgrundlagen und die Belastung des Pools und des Turms sind in diesem Produkthandbuch beschrieben.Der Wasserstand sollte innerhalb von -0.25 liegen         -0.3m. Die Bauzeichnung des Pools kann auch vom Fourth Design Research Institute des Ministry of Machinery Industry oder unserem Unternehmen in Auftrag gegeben werden.
