Danke, dass Sie unser Produkt gekauft haben.Um die Sicherheit zu gewährleisten und viele Jahre&\-3539; störungsfreier Betrieb des Produkts, lesen Sie bitte das Handbuch sorgfältig, bevor Sie dieses Produkt verwenden.

Die Bilder und technischen Parameter sind nur für Ihre Referenz, Wie für bestimmte Umstände, bitte unterliegen Sie dem eigentlichen Produkt.

1.0 Einleitung

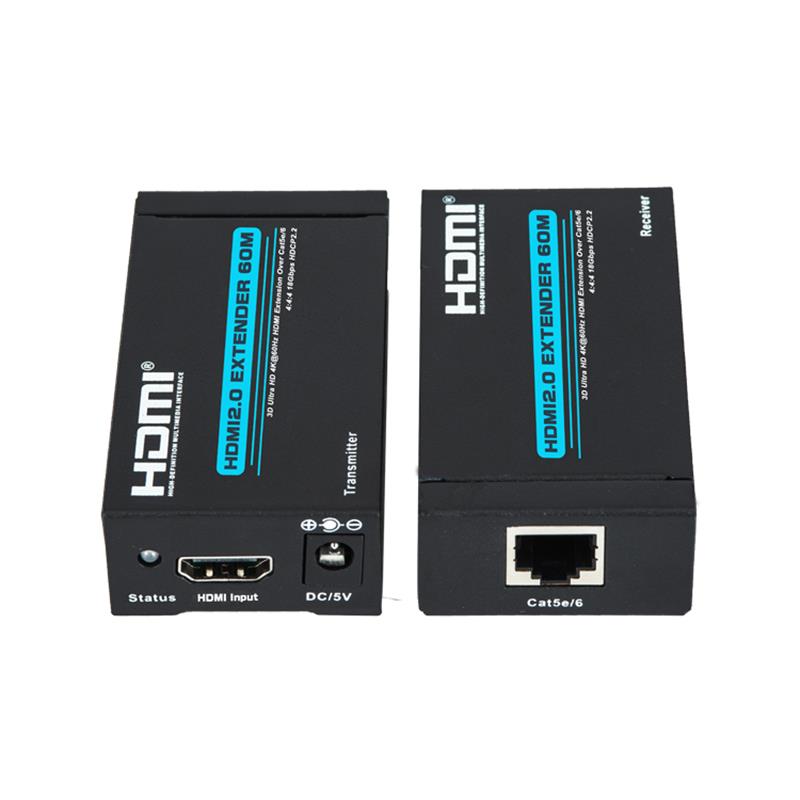

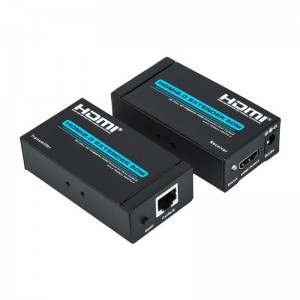

Der HDMI2.0 60M HDMI-Extender verwendet ein einziges Cat5e/6(recommended)Kabel statt HDMI-Kabel, Sie können das 4K-Signal auf 60 Meter erweitern.Der Zweck des Extender ist es, Fernsignalübertragung mit kostengünstigen Drähten zu erreichen.

2.0 Features

1) mit HDMI2.0, HDCP2.2 und DVI 1.0 konform;

2) Signal übertragung:cat5e oder cat-6(empfohlen) Kabel bis zu 60   Zähler statt HDMI-Kabel sind zwischen TX und RX angeschlossen   Extender;

3) Support Video-Format bis zu 4k2k@60Hz mit 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,und bis zu 4k2k@60Hz mit 12bit YCBCR 4:4;

4) Unterstützung von 3D-Frame sequentiellem Videoformat bis zu 1080p@60;

5) EDID Switch unterstützen;

6) Unterstützung des Audioformats:   DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;

7) den Übertragungsweg verlängern und das Übertragungssignal verbessern;

3.0 Verpackungszubehör

Beim Auspacken Ihres Extender überprüfen Sie bitte, ob die folgenden Artikel enthalten sind:

1.HDMI Transmitter ------------------1PCS

2.HDMI Receiver ------------1PCS

3.Stromversorgung-------------------------2PCS

4.Benutzerhandbuch---------------------1PCS

4.0 Spezifikation

Länge des CAT-6 Kabels zwischen Transmitter und Receiver --------------------------------------------------------------------

HDMI Input/Output------------------4Kx2K@60Hz/1080p/1080i/720p/576p/576i/480p/480i

Support audio format -----------------------DTS-HD/Dolby-TrueHD/LPCM7.1/DTS/Dolby-AC3/DSD

Max Bandbreite-----------------------------------------------------------------------------------------------------

Max Baud rate----------------------------------------------------------------------------------------------------

Input Video Signal --------------------------------------------------------------------------------------------------------

Aus DDC Signal--------------------------------------------------------------------------------------------------------

Input/Output HDMI Kabeldistanz-------------------------------------------------Committee-------Committee---------------------Committee-

Max arbeitet aktuell---------------------------------------------------------------------------------------------

Power Adapterformat ---------------------Input:AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1A

Operating Temperature range------------------------------------------------------------------------------------------------

Operating Humidity range----------------------------------------------------------------------------------------

Abmessung(L x H)-----------------------------------------------------------82x43.5x23.5mm

5.0 Verbinden und Operatieren

5.1 Verbinden Sie das Quellgerät mit dem Sender mit einem HDMI-Kabel (Max=10M).

5.2 Connect Display Device with receiver by one HDMI cable(Max=10M).

5.3 TX mit RX durch einen cat5e/6(Max=60M) verbinden.

5.4 Verbinden Sie die Stromversorgung mit dem TX und RX.

5.5 LED-Anzeige:Wenn ein Signal zur Arbeit eingegeben wird, gleichmäßiges blaues Licht.

6.0 Installation und Vorsichtsmaßnahmen

Zur Vermeidung von Elektroschock, Produktbeschädigungen und zum Schutz Ihrer Sicherheit beachten Sie bitte Folgendes:

1.       Bitte schließen Sie die Signalkabel langsam ein oder ziehen Sie sie aus und schließen Sie sie nicht oft an, ziehen Sie sie aus oder schütteln Sie sie.

2.       Die Ausrüstung sollte nicht unter der Sonne, Regen und Feuchtigkeit oder   nicht belüftete Umgebung.

3.       Flüssige Gegenstände sollten nicht auf die Ausrüstung gelegt werden.

4.       Installieren Sie die Geräte nicht in der Nähe von Wärmequellen wie Feuer, Strom oder andere Verstärker, die Wärme erzeugen.

5.       Das Metall oder andere Gegenstände dürfen nicht zusätzlich zum Anschluss von Kabeln an die Ports in die Ausrüstung eingefügt werden.

Sechs.       Zerstören Sie die Ausrüstung nicht allein; sie sollte von professionellen Wartungspersonal gepflegt werden.
