1.parameters

Product Modell

war-150C(R)-SM10

Basic Parameter

●CPUQuad-KCortex®-A9 ; Frequency 1.4GHz

● Memory1GB DDR3

● Flash8GB

Display Bildschirm

● Size15 inch

● Resolution1024 × 768

● Wide-temperature Typ16000k Farben oder 24 wahre Farben

● LED backlightlifetime>25.000 Stunden

Touch Bildschirm

Capacitance/Resistance Touchscreen

Hardware Interface

● 2 Kanal DB9 Schnittstelle(COM1COM2).

● 2 Kanal 3-wire RS-232 serial Port(COM3 COM4).

● 2 Kanal RS-485 interface(COM1COM2 ) multiplex als RS-232 (COM1COM2 ).

● 1 Kanal CAN-Bus.(optional)

● 4 Kanal IO-Port(DO1&DI1 DO2&DI2 DO3&DI3 DO4&DI4) multiplex als RS-232(COM3COM4) RS-485(COM1COM2)  can.

● 1 Kanal USB Device port Support ADB connect zu PC zum Austausch von Daten und Debug-Anwendung.

● 2 -Kanal-USB-Host-Port Support übliche USB device wie Maus keyboard U disketc.

● 1 Kanal 100M-Ethernet-Schnittstelle.

● 1 Kanal SD/MMC SchlitzSupport SD/MMC Karte.

● 1 externen Lautsprecher-Schnittstellenkanal(4Ω3w).

● 1 Kanal external Antenne.(optional)

● 2 Kanal DC12V~24Vindustrial power Lösunghigher Zuverlässigkeit.

● Built-in WIFI Bluetooth Modul. (optional)

Achtung

When die serielle Schnittstelle angeschlossen Die GND Draht der beiden Geräte müssen verbunden werden, um zu vermeiden, dass der seriellen Chip Brennen und Kommunikation zu beeinflussen.

OS

android 4.4.2/android 5.1

Defend Grad

IP65 (Vorne panel)

working Environment

● power12V-24V DC (3A)

● working Temperaturen \10-60 ℃~

● storage Temperatur: 20-80 ℃~

● working Luftfeuchtigkeit1090% RH~

Size

● shell StrukturMetal

● Panel Größe378.5x302.5(MM)

● Trepanning Größe360&120; 284# (MM)

Application Bereich

● industrial controldetection deviceinstruments und msecur ity Überwachungmedical Instrumente und Apparateintelligent Terminals embedded hohe end Anwendung.-

● Support CAN-Bus-Netzwerk-Bereitstellung.

SoftwareSupport

● Support Eklipseandroid StudioQT CreatorVisual Studio 20152017/development Support JAVAC/C/++C/# etc.

● Einfache den Benutzerdefined Startbildschirm wechseln.-

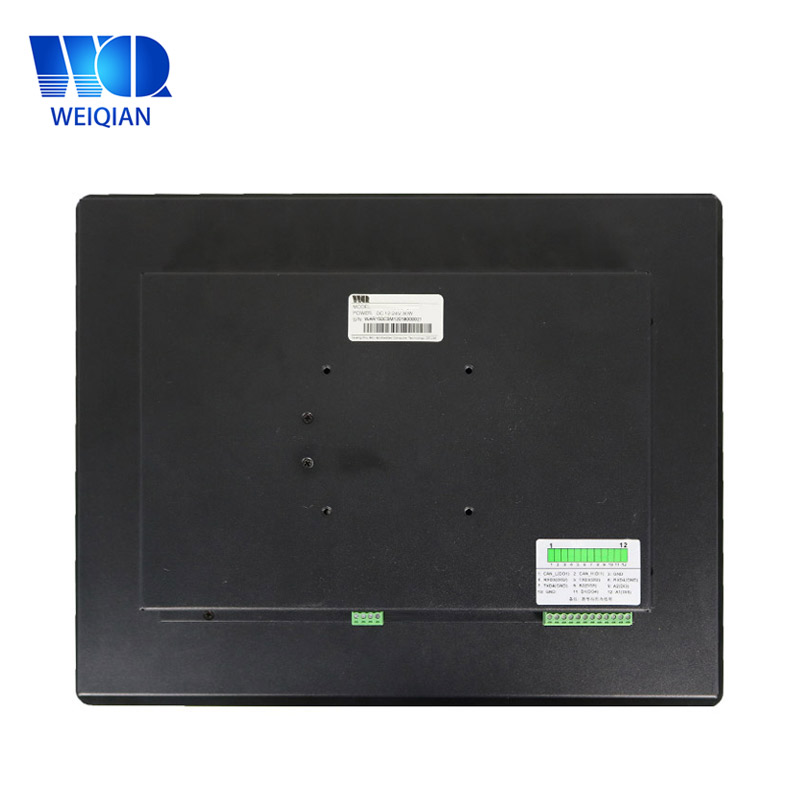

2.Interface Definition

1. COM1RS--485A

& sub2;. COM1RS--485B

3. GND

4. COM2RS--485A

5. COM2RS--485B

6. COM4RS-232--TX

7. COM4-RS 232--RX

8. COM3RS-232--TX

9. COM3RS-232--RX

10. GND

11. CANH

12. C ANL

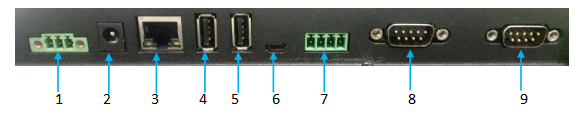

1.3P (1224V-)-terminalen Stromeingangsschnittstelle

& sub2;.  1224V-power Adaptereingangsschnittstelle

3.  100M Ethernet-Schnittstelle

4.  USB Hostschnittstelle(USB host)

5 .  USB Hostschnittstelle(USB Host)

6.  USB Slave-Schnittstelle(USB Device)

7. External Lautsprecher Schnittstelle

8.  RS 232-COM1 Interface (isolated)

9.  RS232-COM2 interface (isolated)

2.1RS 232-interface

4 Kanalserial Port Support höchstenLevel Baudraten 115200bps. Die entsprechende Schnittstelle-in Android Das System COM1 COM4.~

2.2RS 485-interface

Die Port entsprichtin Android System ist COM1 COM2and COM1 COM2/multiplexing asRS 232-interface  (COM1COM2/ ).

2.3can Bus interface

Die Funktion von CanBUS Schnittstelle ist optional- .Auchwithout Endwiderstand innerhalb PL angeben einmal in Not.

2.4Power Interface

2.5External Lautsprecher Schnittstelle

1. right Kanal  OUTL-

2.  right Kanal OUTL+

3.  left Kanal OUTR-

4.  left Kanal OUTR+

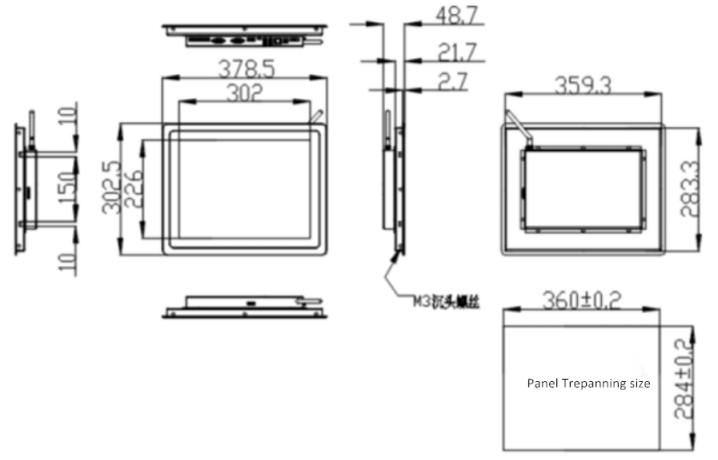

3. Exterior Größe

Exterior Größe378.5x302.5x48.7  (MM)         Trepanning Größe 360&120; 284#  (MM)
