2.54MM (0,1'') PITCH BOX HEADER

SPECIFICATION

MATERIALS (Kontakte): Kupferlegierung, Gold oder Zinn (über Nickel) Ziel

MATERIALS (GEHäUSE): Standard oder Hochtemperatur-Kunststoff, bewerten UL94V-0

CURRENT: 3A pro Kontakt

Maximale SPANNUNG: 800V AC, 500 V DC

Contact WIDERSTAND: 30m& OHgr;max

INSULATION WIDERSTAND: 1,000M& OHgr;min

OPERATING TEMPERATUR:-40℃um 105℃

DURABILITY: 300 Steckungen (Gold) oder 50 Steckungen (tin)

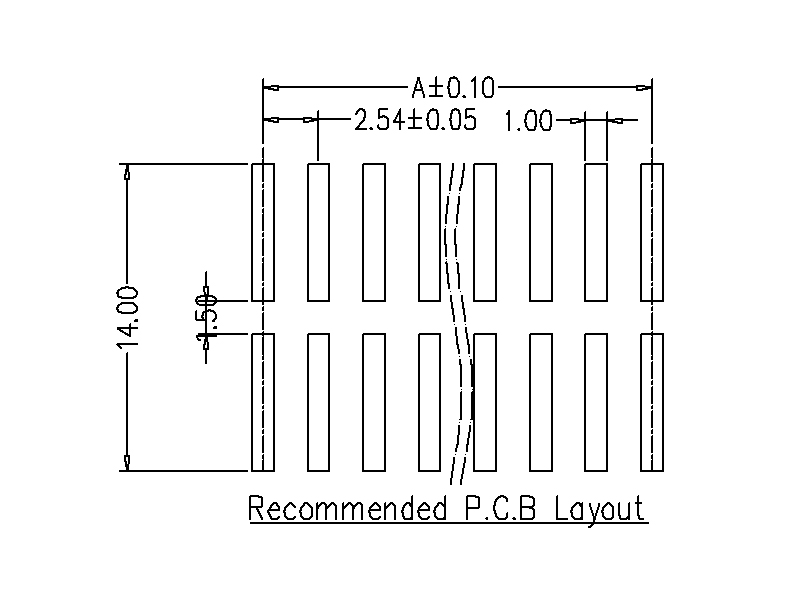

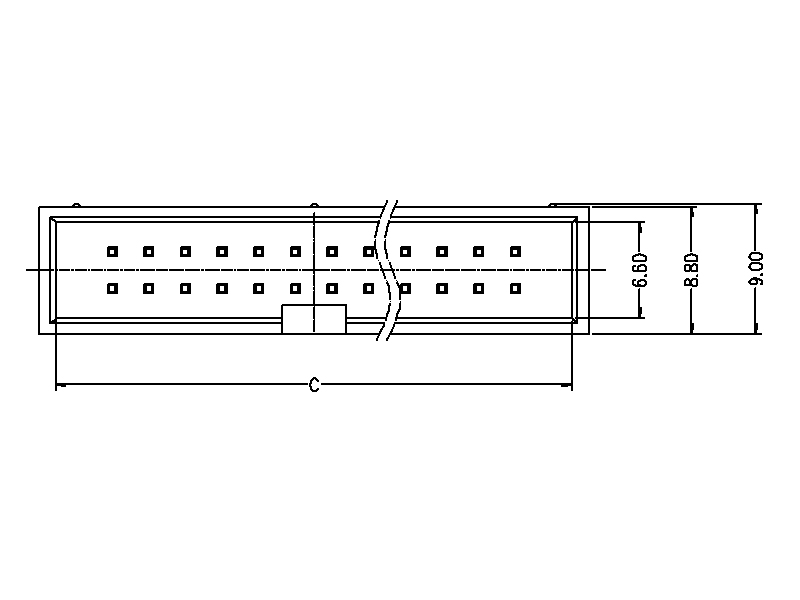

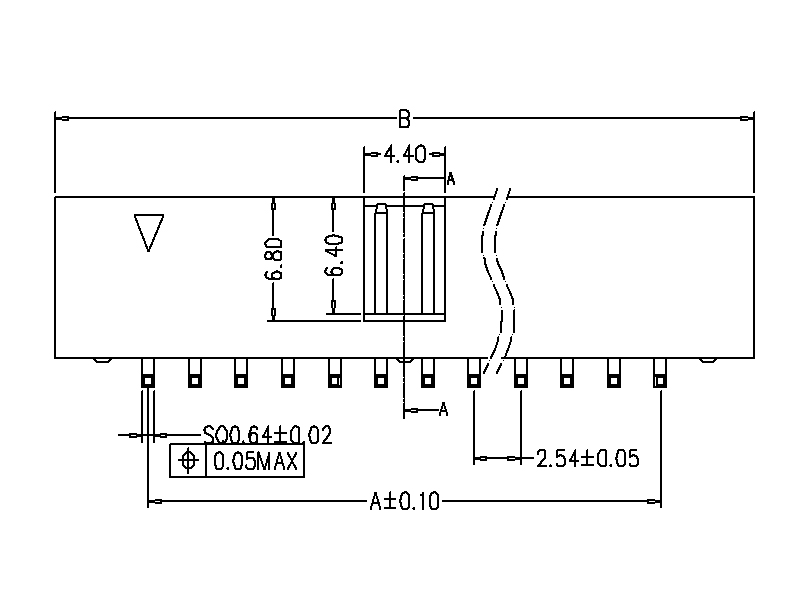

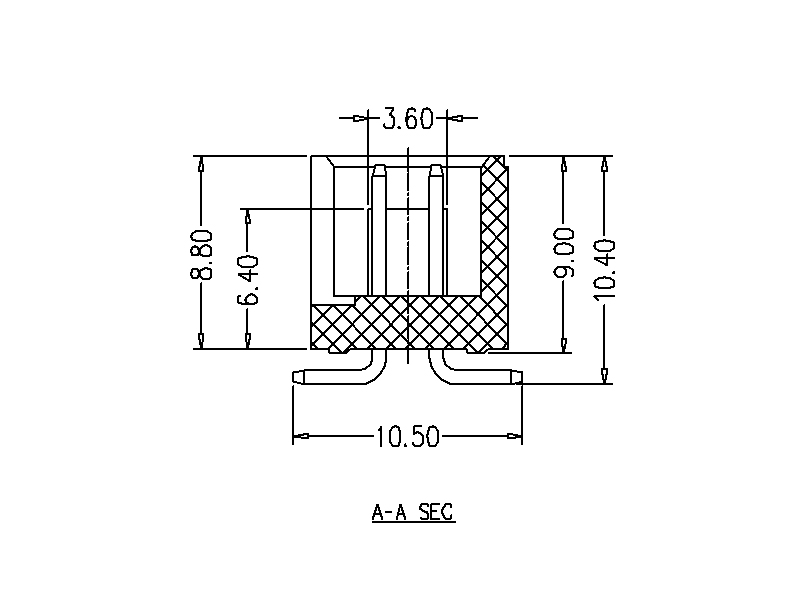

DRAWING

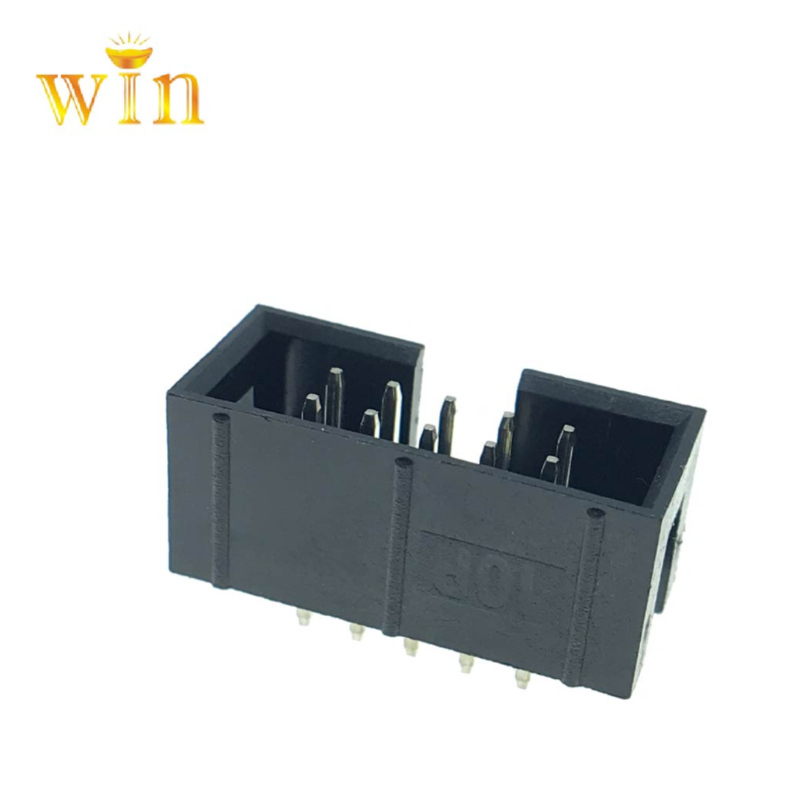

Was's Box-Header?

Box-Header ist in der Regel aus einem quadratischen Kunststoffassung und eine Anzahl von quadratischen Nadeln angeordnet säuberlich zusammengesetzt. Der Unterschied zwischen dem Kastenkopfanschluss und dem Hornverbinder (auch als Ejektorkasten-Header oder Ejektor-Header) ist, dass das einfache Horn die Schnallen auf beiden Seiten entfernt.

Classifizierung durch Tonhöhe:

According auf die Anforderungen, die äußeren Abmessungen des Kastenkopfverbinder üblicherweise in 1.27 Tonhöhe verwendet werden, 2,0 Tonhöhe und 2.54 pitch.According den Abstand, der Durchmesser des Vierkantstifts verwendet wird, ebenfalls geändert entsprechend.

Classification durch Betriebsverfahren:

Die Boden und PCB Kontaktflächen können als SMT-Patches ausgebildet oder DIP in-line 180 Grad. Entsprechend dem Erscheinungsbild kann der Kastenkopf in 90-Grad-rechte Winkel-DIP-Kasten-Header, SMT-Kastenkopf, 180-Grad-DIP-Kasten-Header und Kastenkopf mit Erhöhungsblock usw., den Kastenkopf mit Hebeblock, in DIP-Typ unterteilt werden, und SMT Typ Differenz benötigt

Die Herstellungsverfahren von Box-Header:.

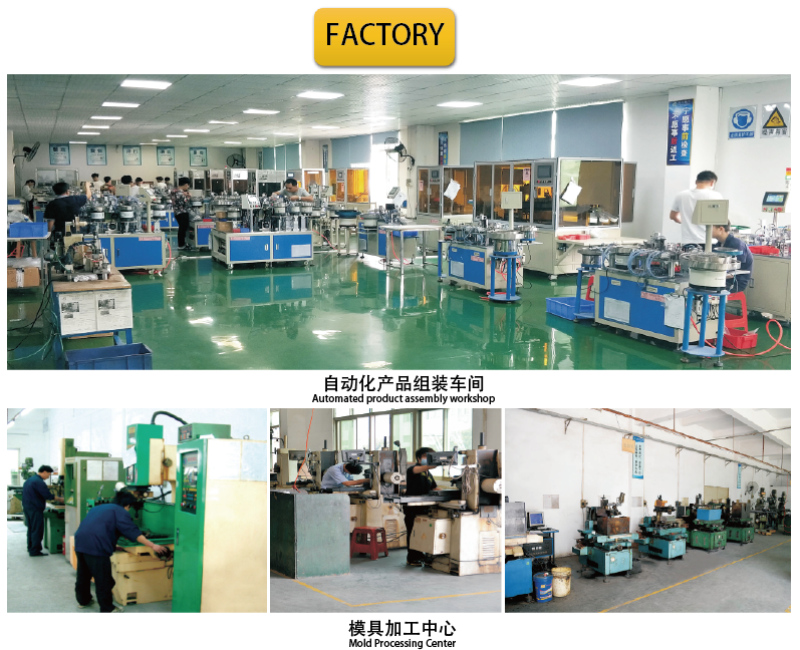

every Box-Header wird durch Spritzgießen, Stanzen und Montage. Nachdem die Montage abgeschlossen ist, wird das Produkt elektrisch getestet. Stellen Sie sicher, dass das Produkt die Qualitätsanforderungennach Abschluss erfüllt und vermeidet Sendungen von defekten Produkten an den Client

Die Anschlüsse Übereinstimmen mit Box-Header:.

Box Header-Verbinder in der Regel zusammen mit IDC Pressenstraße oder Klemmenleitung als Leitung-zu-Platte-Verbindung. Und kann auch zusammen mit dem relativen weiblichen Kopfverbinder oder als Stütze mit Bump-Nocken-Beweis für ein Board zum Board-Anschluss sein. Wir TXGA vollständig Produktion Spezifikation haben und auch spezielle Box-Header Steckverbindernach den Anforderungen des Kunden tun kann,

Function. Nach dem Box Header wird auf der Leiterplatte gelötet, das IDC-Kabel der entsprechenden Spezifikation verbinden und dann eine Schaltungsverbindung mit der anderen Schaltung bilden, um den Anforderungen der Designer' zu erfüllen. Normalerweise ist es zu Sendesteuersignalen und schwachen Strömen verwendet

Application:. Box-Header ist weit verbreitet in der integrierten Schaltung IC.It verwendet ein Draht-zu-Platte connector.They wird, kann in vielen elektrischen Maschinen zu sehen.
