2.54MM (0,1'') PITCH FEMALE HEADER

SPECIFICATION

MATERIALS (Kontakte): Phosphor-Bronze, Gold oder Zinn (über Nickel) beendet

MATERIALS (GEHäUSE): Standard oder Hochtemperatur-Kunststoff, bewerten UL94V-0

CURRENT: 3A pro Kontakt

Maximale SPANNUNG: 800V AC, 500 V DC

Contact RESISTANCE: 30m& OHgr;max

INSULATION BESTäNDIGKEIT: 1,000M& OHgr;min

OPERATING TEMPERATUR:-40℃um 105℃

DURABILITY: 300 Steckungen (Gold) oder 50 Steckungen (tin)

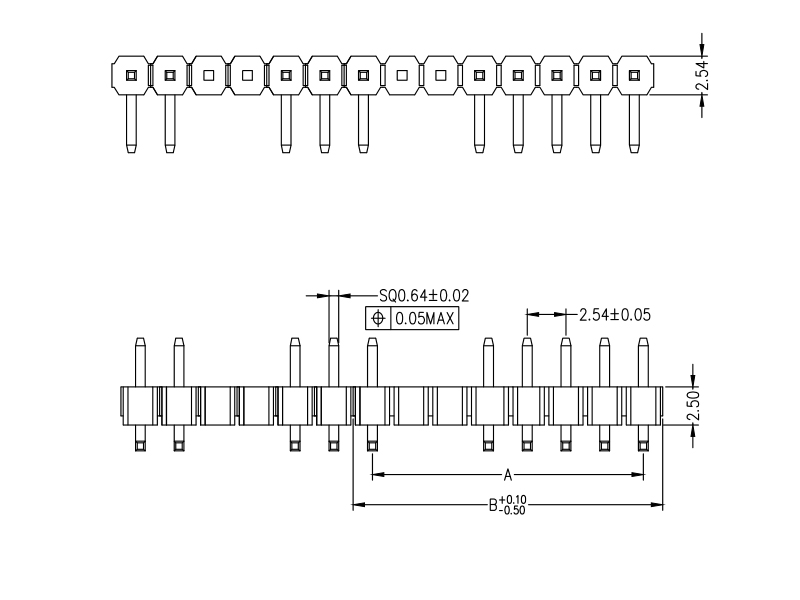

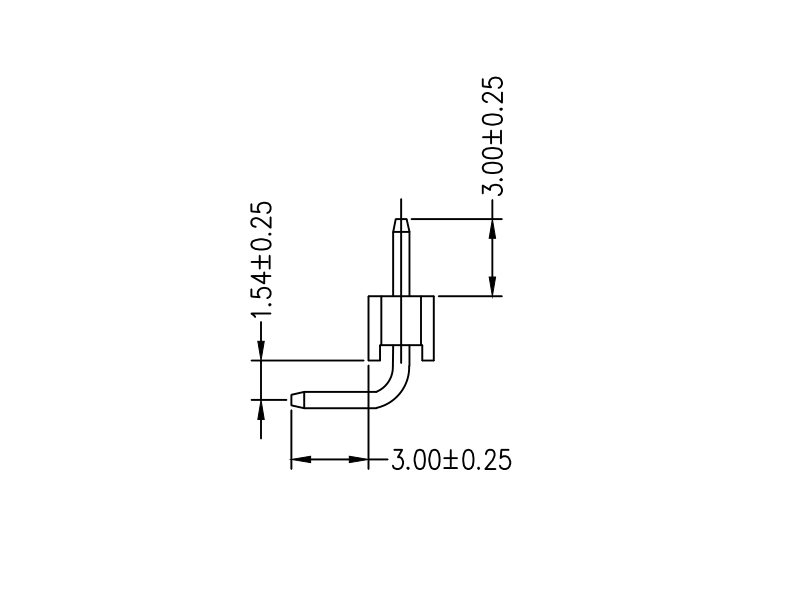

DRAWING

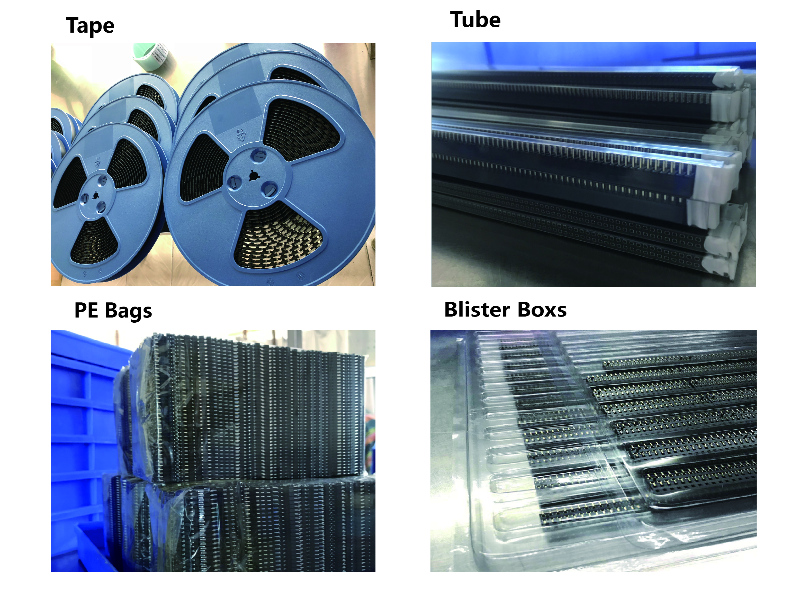

Package in Tape: Dieser Art von Verpackung ist für SMT-Steckverbinder, die Stifte aus Verformung schützen
Die praktisch für die automatische Montag und Aufnahmeverarbeitung und spart viele Arbeitskosten

Package in Tube:. Dieser Art von Verpackung ist geeignet für viele Arten von Anschlüssen accord Ing Bedarf, besser diese Verpackungsverfahren schützen die Stifte von Verformung

Package in PE-Beutel:.Dieser ist die Common Verpackung, geeignet für Produkte where die Nadelnicht leicht verformt wird, ist der Nachteil, dass der Produktschutz klein ist, ist der Vorteil Kosteneinsparungen

Package in Blister-Box:.Commonly verwendet Verpackung, ein wenig ähnliche, kann das Produkt besser stitch zu schützen blister Rohr Verpackung.

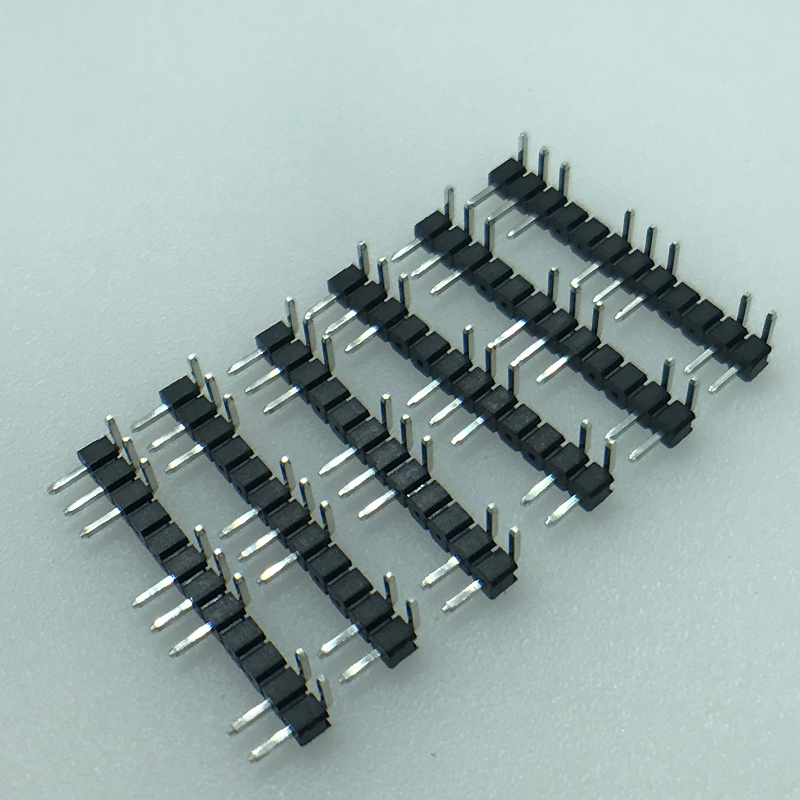

Was'? s Pin Header

pin Header ist eine Art elektrischen Verbinder. Wir abgekürzt in der Regel als PH oder einfach Header, und den Ruf der universellen connectors.This Steckertyp haben, ist in der PCB-Leiterplatten in der Elektronik, Elektrogeräte weit verbreitet ist, und m.

Was'? s die Funktion der Stiftleiste

its Funktion zu Funktion als Brücke zwischen blockiert oder isoliert Schaltungen in der PCB-Platine-Schaltung ist, und verantwortlich für die Übertragung Strom oder Signal.

what Header hre pin-Modelle sind?

There gibt viele Arten von Stiftleisten dernach den Standards in der Elektronikindustrie zu treffen unterschiedlichen benötigen klassifiziert. Gemäß den Raum, kann sie grob in 2,54 mm unterteilt werden (0,1 Zoll), 2,0 mm (0,079 in), 1,27 mm (0,05 Zoll), 1,0 mm (0,04 Zoll), 0,8 mm (0,03 in). Der Abstand zwischen den Stiften wird allgemein als Abstand in der elektronischen Gemeinschaft bezeichnet. Entsprechend der Anzahl der Zeilen gibt es einreihig, zweireihig, drei Reihen usw. entsprechend der Paket-Nutzung, gibt es Patches SMT (surface-mount Technologie Version) und Stecker-in DIP (pin Durchgangsloch-Geräte), unter ihnen, SMT Stiftleisten können in horizontale und vertikale Stiftleiste Stiftleiste unterteilt werden, und DIP-Typen können in gerade Einsetzstift Headers und Biege Einsetzstift Header unterteilt werden. Abgesehen davon, wir es in drei Typen entsprechend ihrer Einbauverfahren unterteilt, 180 ° Installation wird durch"S dargestellt", 90 ° Installation durch"W dargestellt wird", und SMT-Montage wird durch"T dargestellt".

Was' s der Einsatzbereich von Pin-Header

Application Bereich: Datenverarbeitungsgeräte, Computer Programm, Steuerungstechnik, Elektronik Messtechnik, Automatische Steuerungstechnik, Automatisierungstechnik, Fernmeldetechnik, usw.
