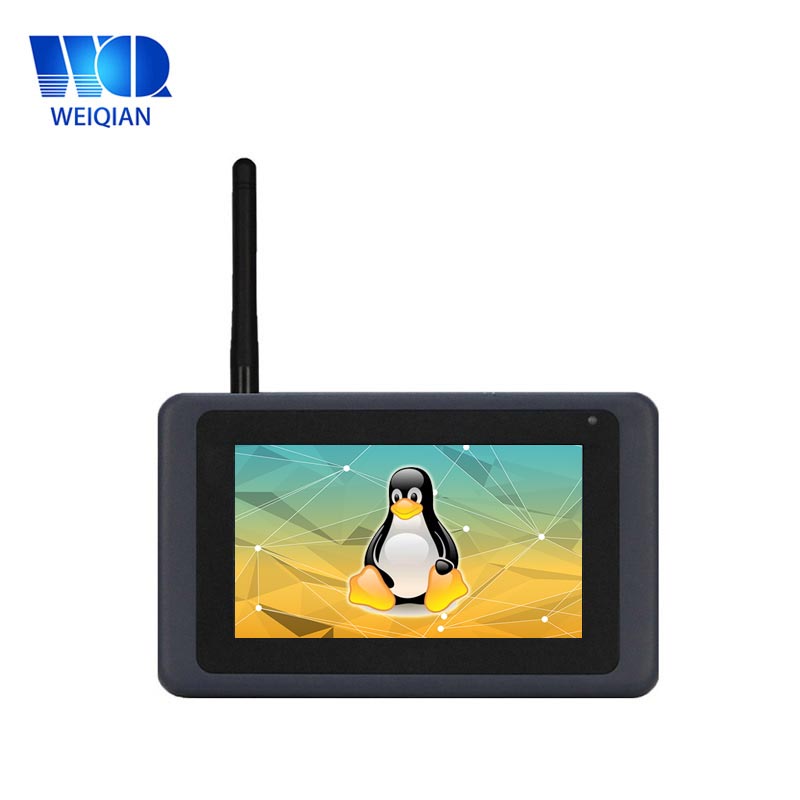

1. Parameters

Product Modell

WLX-043R-NP00

Basic Parameter

l CPUARM9 Architekturfrequency 300MHZ

l Memory64MB DDR2

l Flash128MB NandFlash

Display Bildschirm

l Size4.3 inch

l Resolution480 × 272

l Wide-temperature Typ64K Farben oder Farben 260K

l LED Hintergrundbeleuchtunglifetime>25.000 Stunden

Touch Bildschirm

4-wire Widerstand Touchscreen(driver innerhalb)

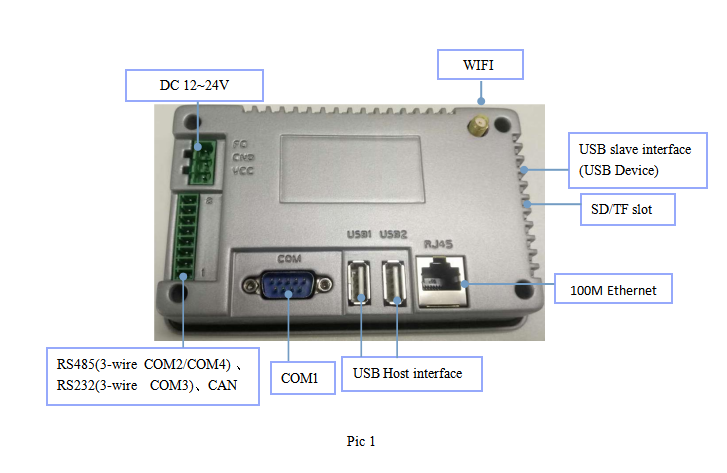

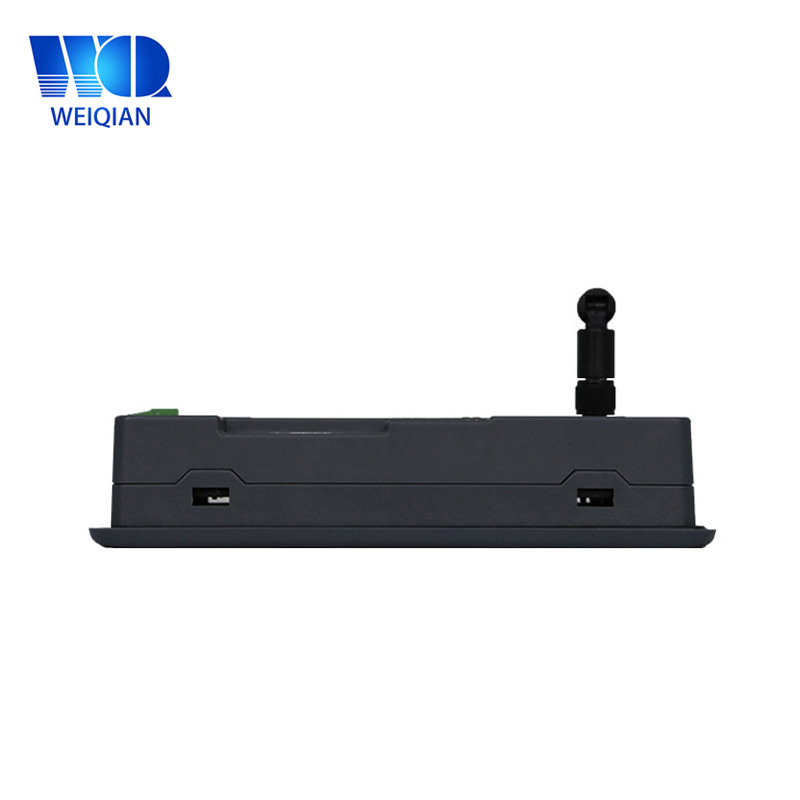

Hardware Interface

l 1 Kanal DB9 Schnittstelle(COM1).

l 1 Kanal 3-wire RS-232 seriell Port(COM2)

l 2 Kanal RS-485 Schnittstelle(COM3COM7),COM3 ist ein Multiplexen von CAN COM3 als Standard.

l 1 Kanal can Bus(driver innerhalb)multiplex als RS-485 (COM3)(optional).

l 1 Kanal USB Geräteschnittstelle.

l 2 Kanal USB-Host-SchnittstelleSupport übliches USB-Gerät wie Maus keyboard U disketc.

l 1 Kanal 100M-Ethernet-Schnittstelle.

l 1 Kanal SD/MMC Schlitz Support TF-Karte.

l 1 Kanal extern WIFI-Modul.(optional)

l 1 Kanal DC12V~24V industrial Leistungs Lösunghigher Zuverlässigkeit.

Achtung

When die serielle Schnittstelle angeschlossen Die GND Draht der beiden Vorrichtungen verbunden werden muß, das Brennen den seriellen Chips und die Kommunikation beeinflussen zu vermeiden.

OS

Linux

Defend Grad

IP65 (Frontplatte)

working Environment

l powerDC 12 V~24V (6W)

l Arbeitstemperatur-10~60 ℃

l storage Temperatur-20~80 ℃

l working Luftfeuchtigkeit10~90% RH

Size

l shell Strukturplastic

l panel Größe139.6 × 86,6 (MM)

l trepanning Größe131.2 × 79,2 (MM)

Application Bereich

l industrial controldetection deviceinstruments und msecurity Überwachungmedical Instrumente und Apparate intelligent Terminals eingebettetes Hoch-end Anwendung.

l Support CAN-Bus-Netzwerk-Bereitstellung.

Software support

l Flash Leistung-down Schutzfunktion.

l Support Eklipse QT Creator ARM Linux gcc/g++Compiler shell Programmierung STL Bibliothek Python2.7 Entwicklung Support JAVA/C/C++/C#etc.

l Einfache den Benutzer ändern-defined Splash-Screen.

l Support Anzeigebildschirm Rotation. (Grad0/90/180/270)

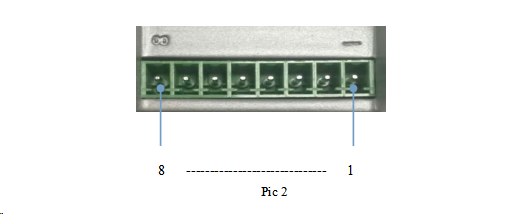

2  Interface Definition

1. COM3-485A (CANH)

& sub2;. COM3-485B (CANL)

3. GND

4. COM2-TX von RS-232

5. COM2-RX von RS-232

6. GND

7. COM7-485A

8. COM7-485B

2.1 RS-232 interface

\\ seriellen Anschlussn2 zu kanalisierenSupport die höchste Level baudrate115200bps. Die entsprechende Schnittstelle in Linux-System ist COM1-COM2.~

2.2 RS 485-interface

Die Port in Linux-System entspricht, ist COM3COM7;and COM3 ist ein Multiplexen von CAN-Schnittstelle.

2.3 can Bus interface

Die Funktion CanBUS Schnittstelle ist optional-. Auchwithout Endwiderstand innerhalb PL einmal in der Notwendigkeit angeben.

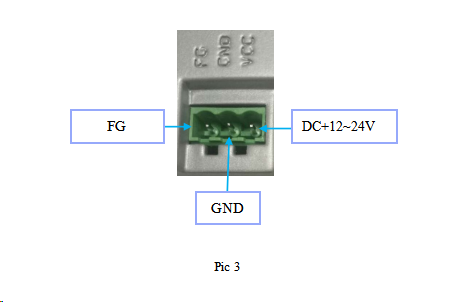

2.4 Power Interface

As in der Figur gezeigt

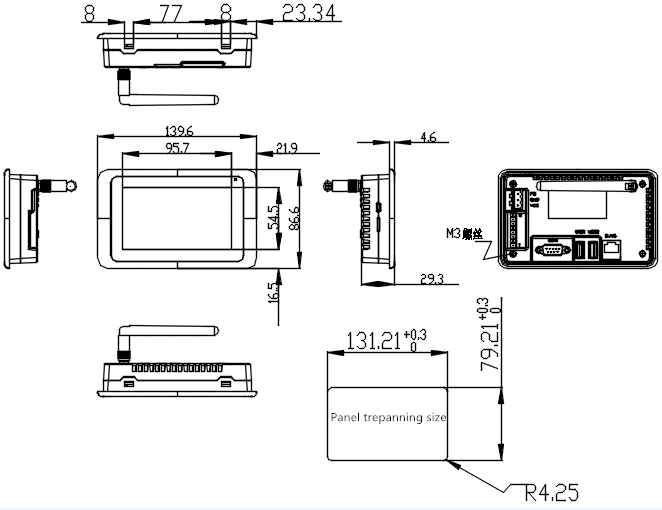

 3 Exterior Größe

Exterior Größe:.139.6 × 86,6(MM)      Trepanning Größe131.2 × 79,2(MM)
