1.Parameters
Product Modell
WLX-070C-SN10/WLX-070R-SN10
Basic Parameter
●CPUQuad-KCortex®-A9; Frequency 1.4GHz
● Memory1GB DDR3
● Flash8GB
Display Bildschirm
● Size7 Zoll
● Resolution1024 × 600
● Wide-temperature Typ16000k Farben oder 24 wahre Farben
● LED backlightlifetime>25.000 Stunden
Touch Bildschirm
Capacitance/Resistance Touchscreen
Hardware Interface
● 4 Kanal 3-wire RS-232 serial Port(COM1COM2COM3COM4). (Isolation als optionales)
● 2 -Kanal RS-485(COM1COM2)multiplex als RS-232 (COM1COM2) . (Isolation als optionales)
● 1 Kanal getrennt can Bus.(optional).
● 1 Kanal USB device Schnittstelle Support ADB connect zu PC zum Austausch von Daten und Debug-Anwendung.
● 2 -Kanal-USB-Host-SchnittstelleSupport übliche USB device wie Maus keyboard U disketc.
● 1 Kanal 100M Ethernet Schnittstelle.
● 1 Kanal SD/MMC Schlitz Support MMC/mini SD-Karte.
● 1 Kanal 3,5mm earphone output interface.
● 1 Kanal-Lautsprecherschnittstelle(built-in Leistungsverstärker 2W).(optional)
● 1 Kanal 4G-Modul.(optional)
● 1 Kanal WIFI-Schnittstelle. (optional)
● 1 Kanal DC 12V~24Vindustrial power Lösunghigher Zuverlässigkeit.
Achtung
When die serielle Schnittstelle angeschlossen Die GND Draht der beiden Geräte müssen zu vermeiden verbunden werden das serielle Chip Brennen und Kommunikation zu beeinflussen.
OS
Linux
Defend Grad
/
working Umgebung
● powerDC 12V-24V(24V als Empfehlung)
● working Temperatur-10~60 ℃
● storage Temperatur-20~80 ℃
● working Luftfeuchtigkeit10~90% RH
Size
● No shell
● powerDC 12V-24V(24V als Empfehlung)
● size188 × 117 × 41(mm)
Application Bereich
● industrial control,detection deviceinstruments und msecurity Überwachungmedical Vorrichtung und Instrumente intelligent Terminals embedded hoch-end Anwendung.
● Support CAN-Bus-Netzwerk-Bereitstellung.
Software Support
● Support Eclipse- QT Creator ARM Linux gcc/g++Compiler shell Programmierung STL library Python2.7 Entwicklung Support JAVA/C/C++/C#etc.
● Einfache den Benutzer ändern-defined splash-Screen.

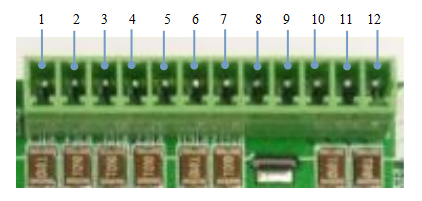

& sub2;. Interface Definition
1. COM1-TX0 OF RS-232
& sub2; . COM1-RX0 OF RS-232
3. GND
4. COM2-TX2 OF RS-232
5. COM2-RX2 OF RS-232
6. GND
7. COM3-TX3 OF RS-232
8. COM3-RX3 OF RS-232
9. GND
10. COM4-TX4 OF RS-232
11. COM4-RX4 OF RS-232
12. GND
1. CANL
2. CANH
3. GND
4. COM2-485B
5. COM2-485A
6. GND
7. COM1-485B
8. COM1-485A
2.1 RS-232 interface
4 Kanal RS-232 serial PortSupport die höchste-Level Baudraten 115200bps. Die entsprechende Schnittstelle in Linux-System ist COM1~COM4.
2.2 RS-485 interface
Die entsprechend Port in Linux-System ist COM1COM2.
2.3 CAN Bus interface
Die Funktion von Can-BUS Schnittstelle ist optional.
2.4 Netzschnittstelle
As in der Figur gezeigt
3.Exterior Größe
Exterior Größe188x117x41(MM)
