1. Parameters

Product Modell

war-070C-SP10/war-070R-SP10

Basic Parameter

●CPUQuad-KCortex®-A9 Architekturfrequency 1,4 GHz

● Memory1GB DDR3

● Flash8GB NandFlash

Display Bildschirm

● Size7 Zoll

● Resolution1024 × 600

● Wide-temperature Typ16000k Farben oder 24-bit true Farben

● LED backlightlifetime>25000 Stunden

Touch Bildschirm

Capacitance/Resistance Touch-Screen

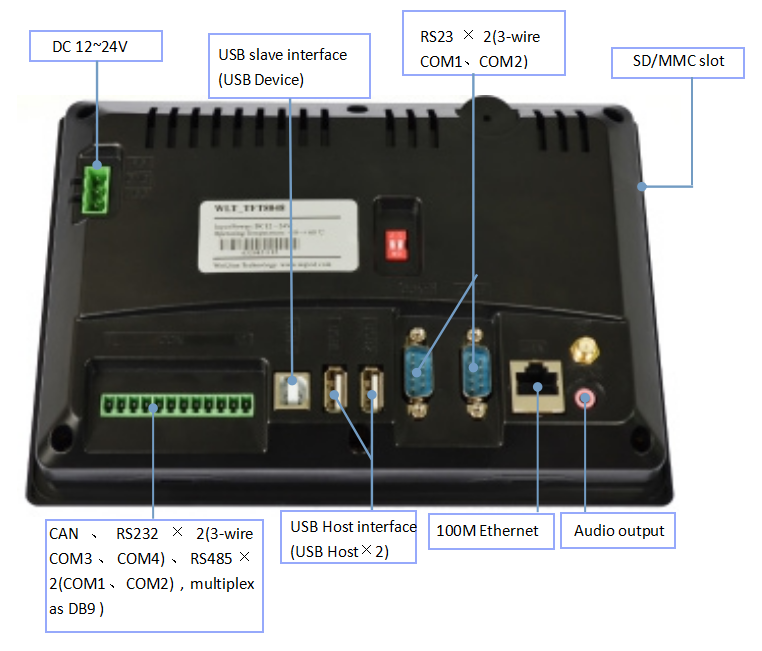

Hardware Schnittstelle

● 4 Kanal 3-wire RS-232 serial Port(COM1, COM2, COM3, COM4)

● 2 Kanal RS-485(COM1COM2)multiplex als RS-232 (COM1COM2) ( isolated als optiona l)

● 1 Kanal getrennt can Bus.(optional)

● 1 Kanal USB device Schnittstelle, Unterstützung ADB connect zu PC zum Austausch von Daten und Debug-Anwendung.

● 2 -Kanal-USB-Host-SchnittstelleSupport üblicher USB device wie Maus, Tastatur, U-Disk, etc.

● 1 Kanal 100M-Ethernet-Schnittstelle.

● 1 Kanal SD/MMC SLOT, Unterstützung Mini SD/MMC.

● 1 Kanal 3,5mm earphone Ausgang Schnittstelle.

● 1 Kanal WIFI-Modul.(optional)

● DC12V~24V, industrial power Lösunghigher Zuverlässigkeit .

Built-in WIFI, Bluetooth Modul .(optional)

Achtung

When das seriell Port angeschlossen ist, muss der GND Draht der beiden Geräte sein verbunden, um das serielle Chip Brennen zu vermeiden und die Kommunikation zu beeinflussen.

OS

android 4.4.2/android 5.1

Defend Grad

IP65 (Vorne panel)

working Umgebung

● powerDC 12V-24V(24V als Empfehlung)

● working Temperatur-10~55 ℃

● storage Temperatur:-20~80 ℃

● working Luftfeuchtigkeit10~90% RH

Size

● shell Strukturplastic

● panel Größe206.00 × 142,00(MM)

● trepanning Größe195.6 × 131,6(MM)

Application Bereich

● industrial controldetection deviceinstruments und msecurity Überwachungmedical Instrumente und Apparate, intelligentes Terminals embedded hohe-end Anwendung.

● Support CAN-Bus-Netzwerk-Bereitstellung.

Software Support

● Support Eklipseandroid StudioQT CreatorVisual Studio 2015/2017 developmentSupport JAVA/C/C++/C# , etc.

● Einfache den Benutzer ändern-defined splash-Screen.

& sub2;. Interface Definition

1  CANL

2 CANH

3 GND

4 COM3-RX OF RS-232

5 COM3-TX OF RS-232

6 COM4-RX OF RS-232

7 COM4-TX OF RS-232

8 COM2-485B

9 COM2-485A

10 GND

11 COM1-485B

12 COM1-485A

2.1 RS-232 interface

4 KanäleSupport höchsten-Level Baudraten 115200bps. Die entsprechende Schnittstelle in Android Das System COM1~COM4. Speziell COM1 und COM2 mit 2 Nachrichtenart als RS-232 und RS-485.

2.2 RS-485 interface

Die Port entspricht in Android System ist COM1COM2. Und COM1/COM2 ist ein Multiplexen von COM1/COM2 von RS-232-Schnittstelle. Auch ohne 120 ohm(& OHgr;) -terminalen Widerstandnach innen, pls spezifiziert einmal in Not.

2.3 CAN Bus interface

Die Funktion von Can-BUS Schnittstelle ist optional.Auch, ohne 120 ohm(& OHgr;) -terminalen Widerstandnach innen, pls spezifiziert einmal in Not.

2.4 Power Interface

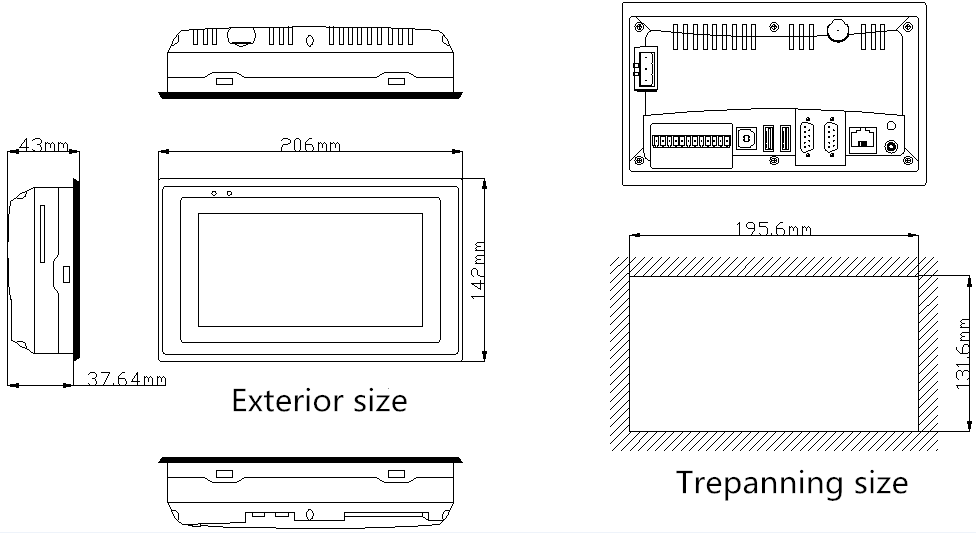

3. Exterior Größe

Exterior Größe206 × 142(MM)            Trepanning Größe195.6 × 131,6(MM)
