1.0 EINLEITUNG
HDMI zum CVBS-Signalkonverter, der HDM-Videosignale oder Audiosignale in AV (CVBS) zusammengesetztes Videosignal und die FL-Stereo-Audiosignale umwandeln wird, während DVI-System Nebensignale unterstützt.Hilfe Benutzer konvertieren die hohe Qualität des HDMI-Videosignal in normale CVBS-Signal (Standard-Definition 480i, 576i,).So, dass auf TV, VHS VCR, DVD-Recorder, etc. spielen kann. Unterstützung NTSC und PAL zwei TV-Format.
2.0 FEATURES
1.Hardware-Konvertierung, Plug und Play ohne Software-Treiber;
2.Unterstützen Sie das HDCP-Protokoll, unterstützen Sie HDMI 1.3
3.Support NTSC und PAL zwei Standard-TV-Formate
4.Ein HDMI-Eingang, ein AV-Ausgang:
Eingänge: HDMI x 1
Ausgabe: CVBS x 1; L /R x 1;
5.HDMI Eingang: 480P, 576P, 720P, 1080I, 1080P @ 60Hz
Sechs.Kompatibel mit dem DVI-Modus 800&-Kombi35;120;600,1024x768,1280&"(120;720,1280& Kombible 1920&",obdach;120;1080/@60hz
7.CVBS Ausgang: 480I, 576I
8.Audioausgang: L/R Kanäle;Koaxial;SPDIF;
Neun.Abmessungen 6530668mm(W)x68.5mm(D)x 25mm(H)
3.0 AKZESSORIEN:
Beim Auspacken Ihres Extender überprüfen Sie bitte, ob die folgenden Artikel enthalten sind:
1.HDMI to AV CONVERTER...
2.Bedienungsanleitung-------------------------------------------------------------------------
3.Stromversorgung---------------------------------------------------------------------------
4.0 PANEL BESCHREIBUNGEN
Bitte studieren Sie die unten stehenden Paneldzeichnungen und lernen Sie die Signaleingänge, Ausgangssignale und Leistungsanforderungen kennen.

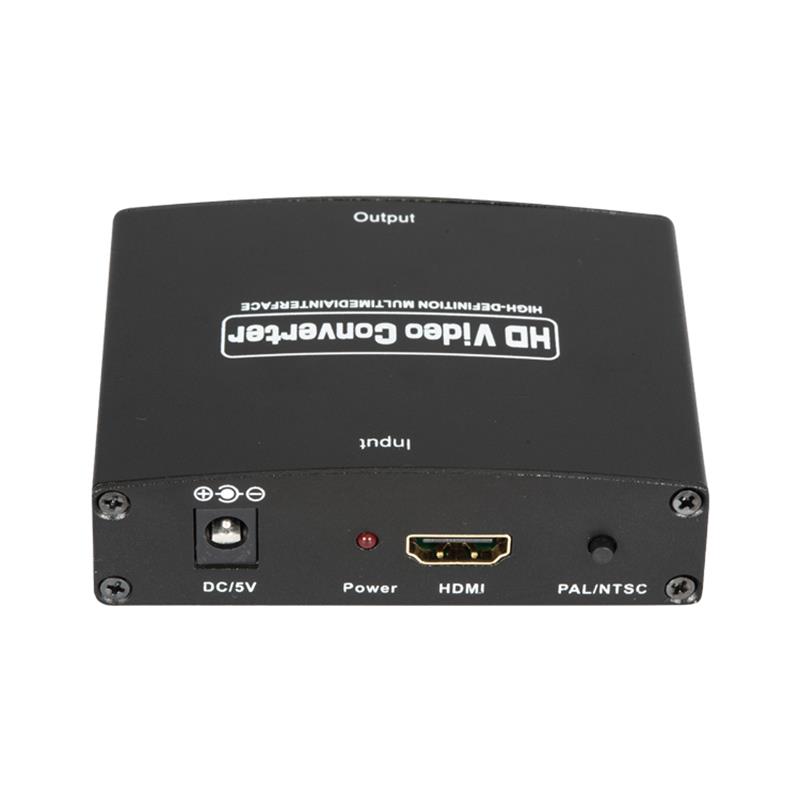

DC 5V----------------------------------------------------------------------------------
Macht--------------------------------------------------------------------------------
-------------------------------------------------------------------------------------

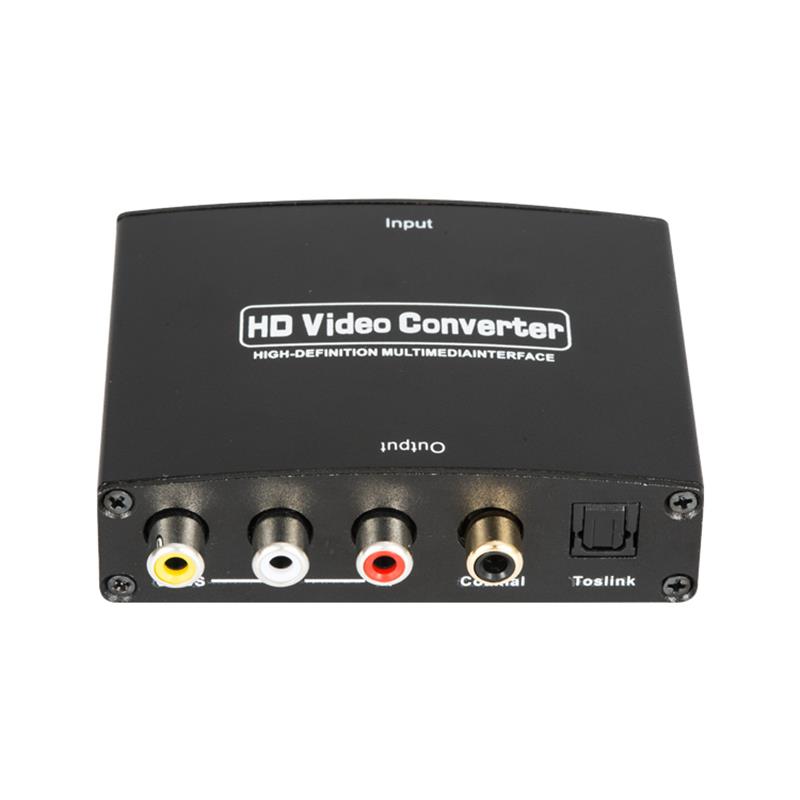

A/V OUTPUT ----------------------------Connect TV
Koaxial--------------------------------------------------------------------------------
Toslink -----------------------------------Digital Audio-Ausgang
5.0 ANWENDUNGSGEBIETE
A. Civil Industry: Set-Top-Boxen, XBOX360, PS3, High-Definition-Player.
B. Industriesektor: Hochauflösende Kamera, Videokamera, mit dieser Display Gerät wird anstelle von großen Bildschirm HDMI TV-Monitoren, um reduzieren Kosten und Platz.
