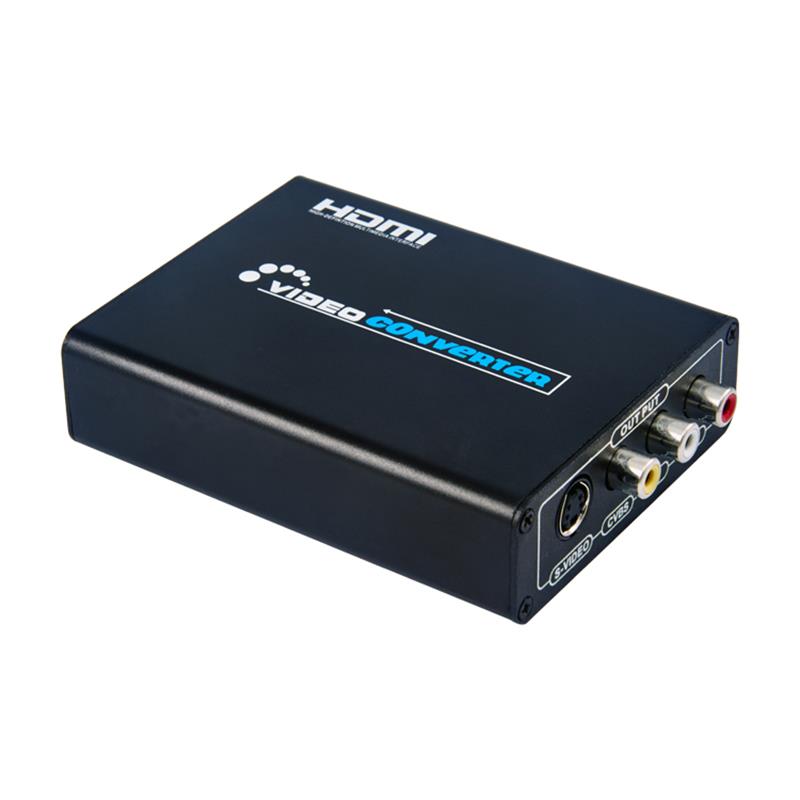

1.0 EINLEITUNG

HDMI zu CVBS oder S-Video-Signalkonverter, der HDMI-Videosignal oder Audio-Signal in AV (CVBS) zusammengesetztes Videosignal und die FL-Stereo-Audiosignale und S-Video-Signale umwandeln wird.während DVI-System Nebensignale unterstützen.Hilfe Benutzer konvertieren die hohe Qualität des HDMI-Videosignals in normale CVBS-Signal (Standard-Definition 480i, 576i,)oder s-Video-Signal.So kann das auf TV, VHS-VCR, DVD-Brenner, etc. spielen. Unterstützung NTSC und PAL zwei TV-Format.

2.0 FEATURES

1.Hardware-Konvertierung, Plug und Play ohne Software Treiber

2.Kompatibel HDMI1.3

3.Support NTSC und PAL zwei Standard-TV-Formate

4.Ein HDMI-Eingang, ein AV-Ausgang, eine Stereo-Ausgabe

  Eingänge: HDMI x 1

  Ausgabe: CVBS x 1; L / R x 1 S-video x 1

5.HDMI Eingang: 480P, 576P, 720P, 1080I, 1080P @ 60Hz

Sechs.kompatibel mit dem DVI-Modus 800&-Kombi35;120;600,1024x768,1280&,42;720,1280&-Kombi;120;1024 65292 1920&",obdach;120;1080/@60hz

7.Unterstützen Sie das HDCP-Protokoll, unterstützen Sie HDMI 1.3

8.CVBS Ausgang: 480I, 576I

Neun.Audioausgang: L/R Kanäle

10.S-Video OUTPUT: bypass

11.Abmessungen im Kombibereich;110mm(W)x84mm(D)x 28mm(H)

3.0 AKZESSORIEN:

Beim Auspacken Ihres Extender überprüfen Sie bitte, ob die folgenden Artikel enthalten sind:

1.HDMI TO CVBS/S-Video CONVERTER-----1 PCS

2.Bedienungsanleitung-----------------------------------------------------------------------------

3.Stromversorgung-------------------------------------------------------------------------------

4.0 PANEL BESCHREIBUNGEN

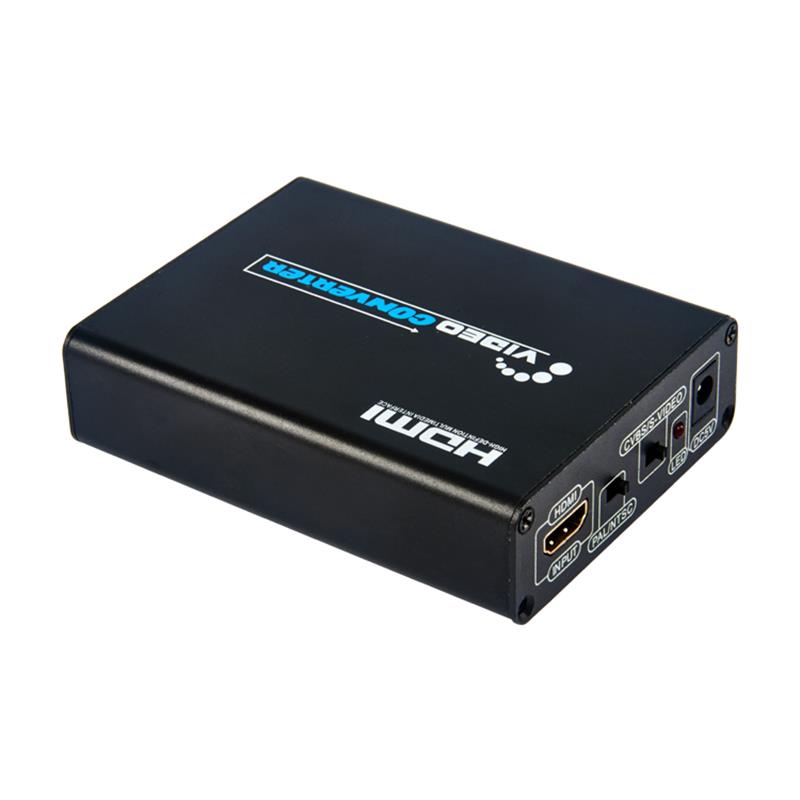

HDMI Input-------------------------------HDMI-Input-Port

PAL / NTSC------PAL und NTSC Standard-Formatauswahlschalter

A/V S-Video------------------------------------------------------------------------------

Macht LED----------------------------------------Power-Indikator

DC 5V-------------------------------------------------------------------------------------

S-Video OUTPUT--------------------------------------Connect TV

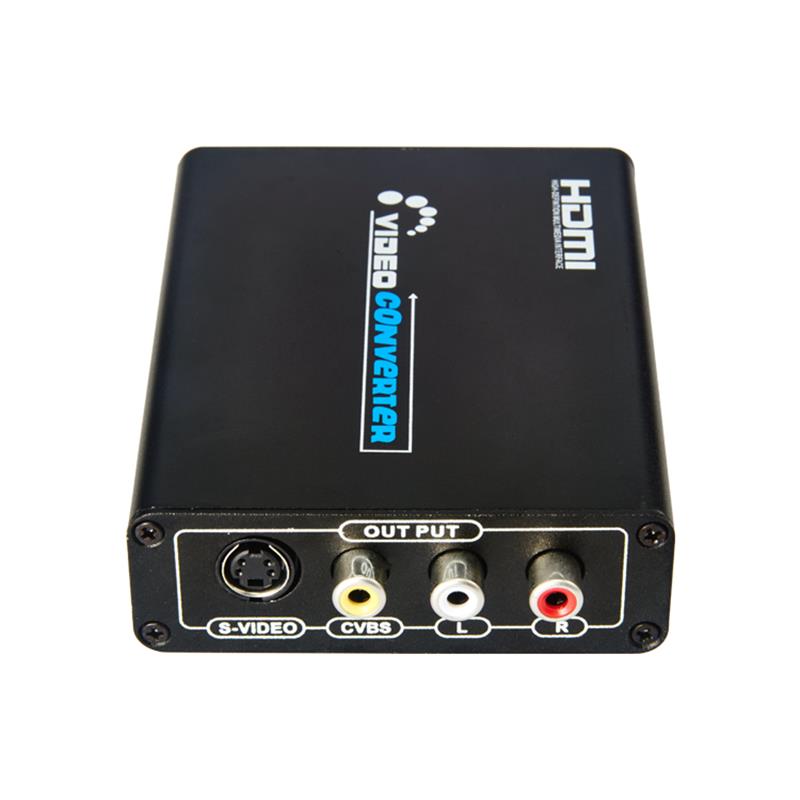

A/V OUTPUT-------------------Connect TV oder Video-Player, die mit   CVBS-Schnittstelle (NTSC / PAL verfügbar)

5.0 ANWENDUNGSGEBIETE

A. Civil Industry: Set-Top-Boxen, XBOX360, PS3, High-Definition-Player.

B. Industriesektor: High-Definition-Kamera, Videokamera, mit diesem gemeinsamen Display-Gerät wird statt großen Bildschirm HDMI-Fernsehmonitore, die Kosten und Platz zu reduzieren.

6.0 VERBINDUNG UND BETEILIGUNG

6.01 Verbinden Sie das HDMI-Kabel zwischen HDMI-Signalquelle und HDMI INPUT   des Konverters.

6.02 Verbinden Sie das A/V-Kabel zwischen Konverter und A/V-Display.

6.03 Verbinden Sie die S-Video-Kabel zwischen Konverter und S-Video-Display.

6.04 Verbinden Sie den Netzteil zwischen Konverter und Steckdose.Öffnen Sie die   Stromversorgung der HDMI-Signalquelle und des Displays.Wählen   entsprechende Eingangsports, dann funktioniert es.

7.0 Unzulängliche Prüfung:

Keine Signalausgabe

A.     Ist der LED-Leistungsindikator nicht hell, prüfen Sie, ob der Eingangszugriff auf die Netzspannung (AC110 ~ 220V) vorhanden ist.Oder externe Leistung

    Lieferung schlecht

B.     LED-Licht, überprüfen Sie, ob das HDMI-Ausgabegerät auf den HDMI OUT, HDMI-Kabel auf Beschädigung, AV-Anzeigegeräte eingestellt ist, auch auf den AV-Kanal geschnitten (CVBS)

Keine Farbe

A.     Überprüfen Sie den AV Kabel Schaden oder nicht.

B.     NTSC-PAL Formate ohne entsprechendes NTSC oder PAL TV

8.0 INSTALLATION UND VORSICHTSMASSNAHMEN

Zur Vermeidung von Elektroschock, Produktbeschädigungen und zum Schutz Ihrer Sicherheit beachten Sie bitte Folgendes:

1.       Bitte schließen Sie die Signalkabel langsam ein oder ziehen Sie sie aus und schließen Sie sie nicht oft an, ziehen Sie sie aus oder schütteln Sie sie.

2.       Die Ausrüstung sollte nicht unter die Sonne, Regen und feuchte oder nicht belüftete Umgebung gelegt werden.

3.       Flüssige Gegenstände sollten nicht auf die Ausrüstung gelegt werden.

4.       Installieren Sie die Geräte nicht in der Nähe von Wärmequellen wie Feuer, Strom oder andere Verstärker, die Wärme erzeugen.

5.       Das Metall oder andere Gegenstände dürfen nicht zusätzlich zum Anschluss von Kabeln an die Ports in die Ausrüstung eingefügt werden.

Sechs.       Zerstören Sie die Ausrüstung nicht allein; sie sollte von professionellen Wartungspersonal gepflegt werden.
