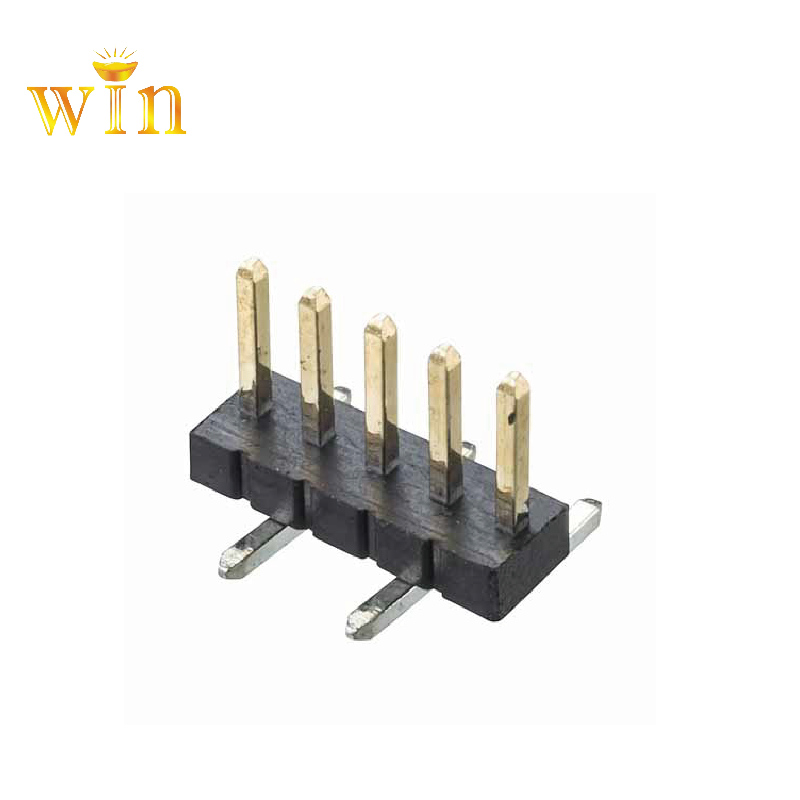

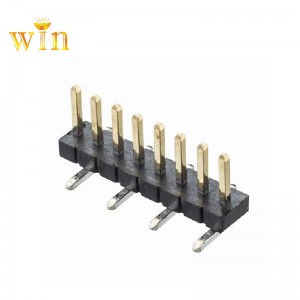

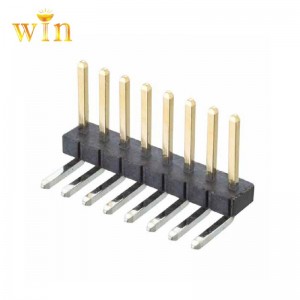

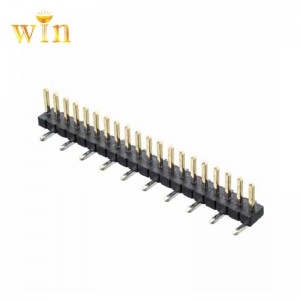

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (Kontakte): Kupferlegierung, Gold oder Zinn (über Nickel) finish

MATERIALS (GEHäUSE): Standard oder Hochtemperatur-Kunststoff , bewertet UL94V-0

CURRENT: 3A pro Kontakt

Maximale SPANNUNG: 800V AC, 500 V DC

Contact WIDERSTAND: 30mΩ max

INSULATION BESTäNDIGKEIT: 1,000MΩ min

OPERATING TEMPERATUR:-40 ℃ bis 105 ℃

DURABILITY: 300 Steckungen (Gold) oder 50 Steckungen (tin)

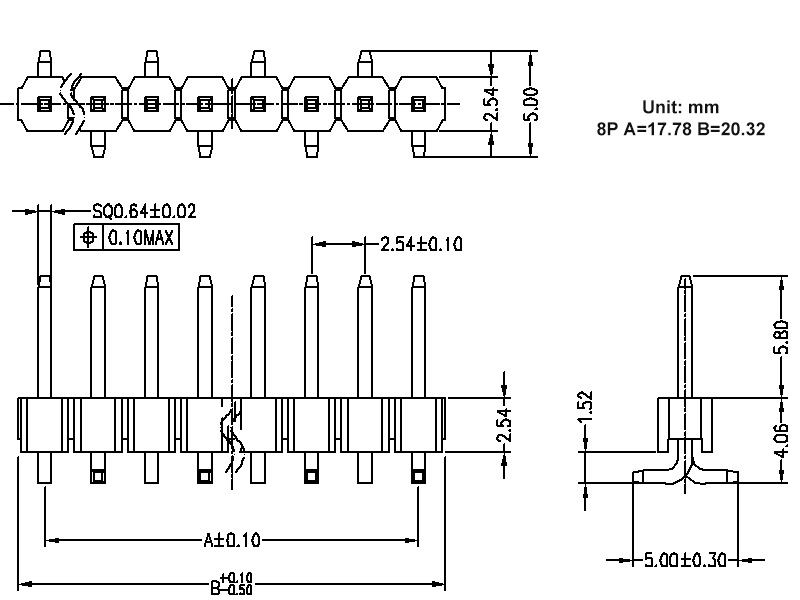

DRAWING

(Kontakt mit Verkaufsteam mehr Details über die Abmessungen zu erhalten )

Was'? s die Funktion der Stiftleiste

its Funktion ist die Funktion als Brücke zwischen blockiert oder isoliert Schaltungen in der PCB-Platine-Schaltung und verantwortlich für Strom- oder Signalübertragung.

what sind hre pin Header-Modelle?

Es gibt viele Arten von Stiftleisten, dienach dem standar klassifizierten ds in der Elektronikindustrie gerecht zu werden unterschiedliche benötigen. Nach dem Raum kann es in etwa aufgeteilt werden, in 2,54 mm (0,1 Zoll), 2,0 mm (0,079 in), 1,27 mm (0,05 Zoll), 1,0 mm (0,04 Zoll), 0,8 mm (0,03 in), aufgeteilt werden. Der Abstand zwischen den Pins wird allgemein als Tonhöhe in der elektronischen Gemeinschaft bezeichnet. Gemäß der Anzahl der Zeilen gibt es einzelne Zeile, doppelte Reihen, drei Reihen usw. gemäß der Verpackungsnutzung, es gibt Patches SMT (Surface-Mount Technology-Version) und Plug-in DIP (Pin-Durchgangs-Lochgeräte), Unter ihnen können SMT-Pin-Header in horizontalem Pin-Header und vertikalem Pin-Header unterteilt werden, und DIP-Typen können in gerade Insertion-Pin-Header und Biegeeinführungsstift-Header unterteilt werden. Außerdem haben wir es in drei Artennach ihrem Installationsmethode aufgeteilt, 180 ° -Anlage wird durch"s", 90 ° -Anlage dargestellt, die durch"W"dargestellt wird, und die SMT-Installation wird durch"t"dargestellt.

Was' s der Einsatzbereich von Pin-Header

Application Bereich: Datenverarbeitungsgeräte, Computer Programm, Steuergeräte, elektronische Messgeräte, Anlagen fuer automatische Steuerung, Automatisierungstechnik, Kommunikationsausrüstung, usw.
