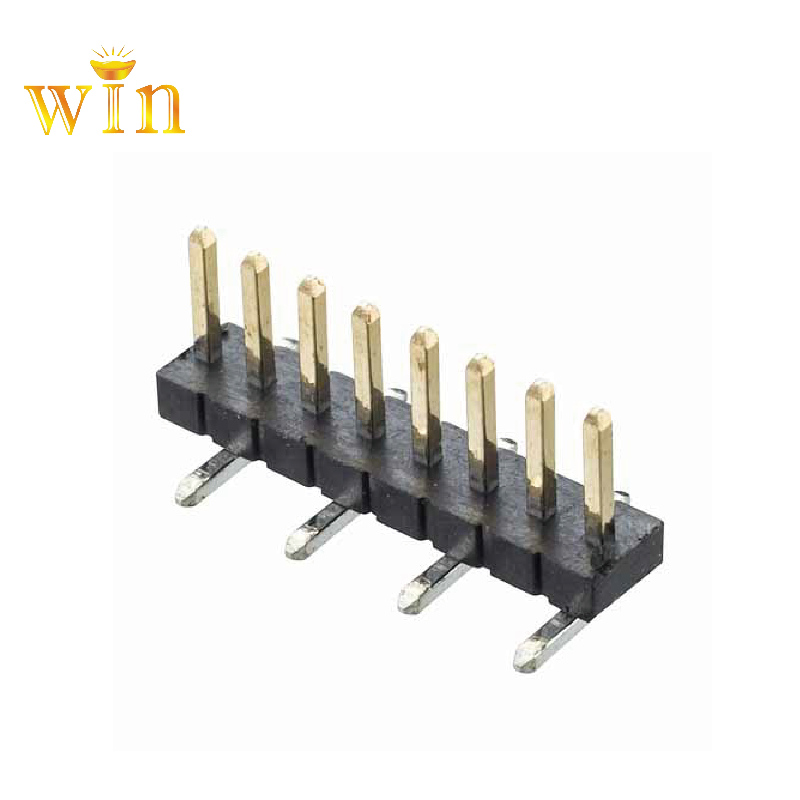

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (Kontakte): Kupferlegierung, Gold oder Zinn (über Nickel) finish

MATERIALS (GEHäUSE): Standard oder Hochtemperatur-Kunststoff, bewerten UL94V-0

CURRENT: 3A pro Kontakt

Maximale SPANNUNG: 800V AC, 500 V DC

Contact WIDERSTAND: 30m& OHgr;max

INSULATION WIDERSTAND: 1,000M& OHgr;min

OPERATING TEMPERATUR:-40℃um 105℃

DURABILITY: 300 Steckungen (Gold) oder 50 Steckungen (tin)

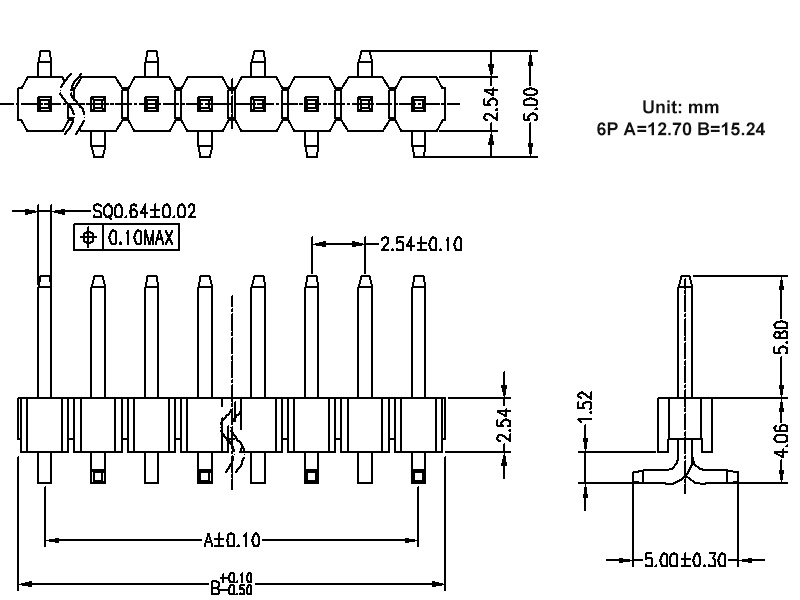

DRAWING

(Kontakt mit Verkaufsteam, um mehr Details über die Dimensionen zu erhalten)

Was'? die Funktion der Stiftleiste s

its Funktion ist die Funktion als Brücke zwischen blockiert oder isoliert Schaltungen in der PCB-Platine-Schaltung und verantwortlich für Strom- oder Signalübertragung.

what hre pin header sind Modelle?

\\ anThere wieder viele Arten von Stiftleisten, dienach den Standards in der Elektronikindustrie klassifiziert werden unterschiedliche benötigen gerecht zu werden. Nach dem Raum kann es in etwa aufgeteilt werden, in 2,54 mm (0,1 Zoll), 2,0 mm (0,079 in), 1,27 mm (0,05 Zoll), 1,0 mm (0,04 Zoll), 0,8 mm (0,03 in), aufgeteilt werden. Der Abstand zwischen den Pins wird allgemein als Tonhöhe in der elektronischen Gemeinschaft bezeichnet. Gemäß der Anzahl der Zeilen gibt es einzelne Zeile, doppelte Reihen, drei Reihen usw. gemäß der Verpackungsnutzung, es gibt Patches SMT (SurfaceMount Technology-Version) und Plug-in DIP (Pin-Durchgangs-Lochgeräte),-Unter ihnen können SMT-Pin-Header in horizontalem Pin-Header und vertikalem Pin-Header unterteilt werden, und DIP-Typen können in gerade Insertion-Pin-Header und Biegeeinführungsstift-Header unterteilt werden. Außerdem haben wir es in drei Artennach ihrem Installationsmethode aufgeteilt, 180 ° -Anlage wird durch s", 90 ° -Anlage dargestellt, die durch"W"dargestellt wird, und die SMT-Installation wird durch"t"dargestellt."

Was&39; s der Einsatzbereich von Pin-Header#

Application Bereich: Datenverarbeitungsgeräte, Computer Programm, Steuergeräte, elektronische Messgeräte, Anlagen fuer automatische Steuerung, Automatisierungstechnik, Kommunikationsausrüstung, usw.
